带检测点位的Z型爬坡物料输送结构

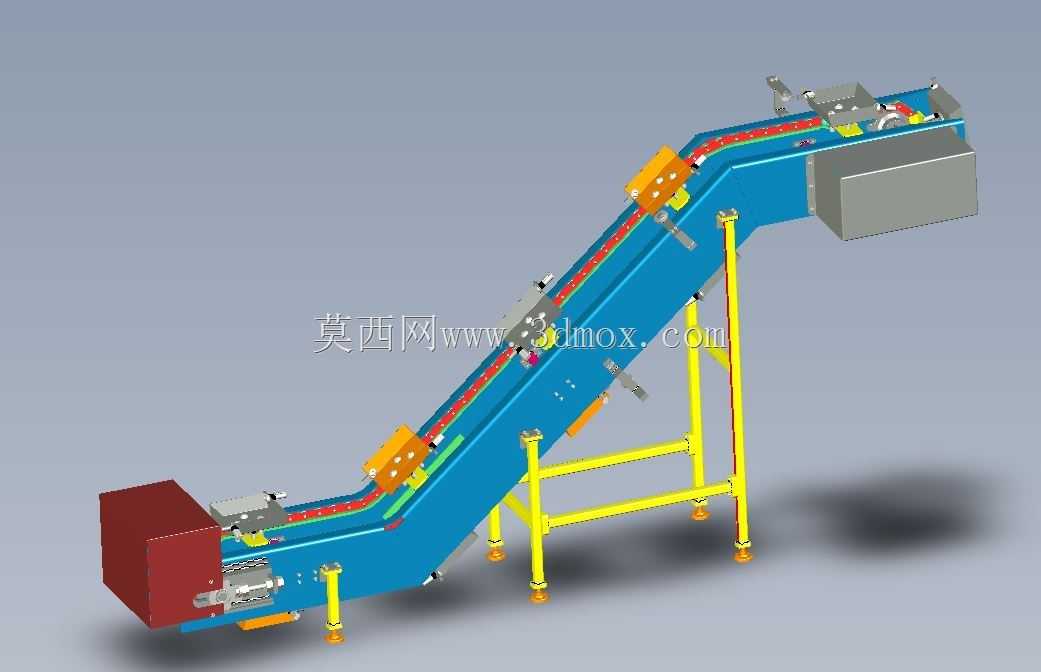

　　该Z型输送结构主要针对车间内存在高低差的工位物料转运需求设计，常见于包装生产线后端、食品加工分拣段、电子元器件组装线的跨高度物料传递场景，可实现水平进料、倾斜爬坡提升、水平出料的连续物料输送，无需额外设置中间转接机构，避免物料在多段输送转接过程中出现卡滞、掉落、磕碰损伤的问题。从结构设计来看，整体采用分段折弯的一体式蓝色主输送槽体作为承载主体，槽体内部铺设红色防滑输送皮带，皮带表面做防滑纹理处理，针对散料、带包装的盒装物料、小型工装托盘都能提供足够的摩擦力，避免爬坡段物料下滑。槽体的倾斜段角度经过合理校核，在保证提升高度的前提下控制倾斜角度不超过物料自然休止角对应的输送临界值，兼顾空间利用率与输送稳定性。

　　支撑部分采用黄色方管焊接的分体式支腿结构，每个支腿底部配置可调脚杯，可根据现场地面平整度调整支腿高度，抵消地面不平带来的安装误差，保证输送槽体的直线度与皮带运行的同轴度，避免皮带长期运行出现跑偏问题。设备两端分别设置驱动端与张紧端，低位水平段的驱动单元采用集成式安装结构，将驱动电机、减速机构内置在端部护罩内，减少外部突出结构，避免现场人员误触；高位水平段设置皮带张紧调节机构，可通过端部的调节螺栓调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量。沿输送路径的多个点位预留了传感器安装位，橙色安装座可适配光电传感器、接近开关等检测元件，能够实现物料到位检测、堵料预警、物料计数等功能，可直接对接生产线的PLC控制系统，

　　配合上下游设备实现联动运行。安装边界方面，设备低位进料端高度适配常规车间作业台面高度，高位出料端可对接上层流水线、料仓进料口或者分拣设备入口，整体宽度控制在常规输送设备的通用尺寸范围内，支腿的横向连接杆既增强了整体机架的刚性，也不会占用过多的车间通道空间，设备两侧预留的维护空间可满足日常皮带调整、传感器更换的操作需求，无需额外拆解主体结构即可完成常规维护作业。槽体两侧的挡边结构可限制物料在输送过程中的横向位移，针对小尺寸散料输送也能避免物料从皮带侧边洒落，适配多类型物料的输送需求。
