分体式鼓风送风动力总成结构设计

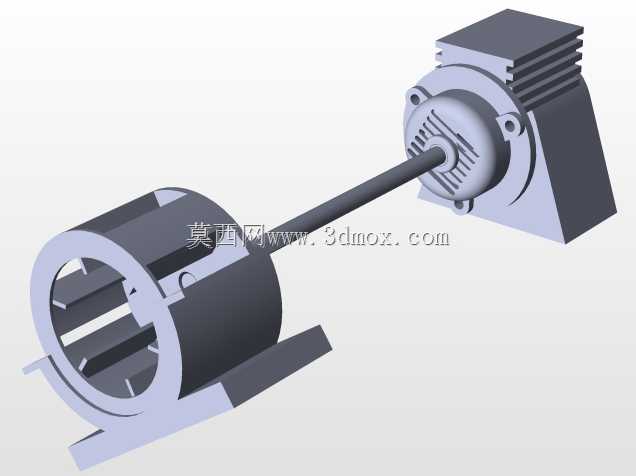

　　这套鼓风动力总成的结构设计，核心适配小功率工业送风、设备散热、小型风道增压类场景，在电子设备机柜散热、小型工业炉窑送风、实验室通风管路配套、小型物料风送系统中都能匹配对应安装需求。从结构拆分来看，总成分为动力驱动端与风鼓作业端两部分，中间通过刚性传动长轴实现扭矩传递，这种分体式布局的设计初衷，是为了适配安装空间存在隔断、驱动端需要远离高温/高湿/高粉尘作业区的工况，避免驱动部件长期接触恶劣介质出现绝缘失效、轴承卡滞等故障。驱动端的壳体采用带散热鳍片的一体式铸铝结构设计，鳍片沿壳体周向均匀排布，能够在设备运行过程中通过自然对流带走绕组产生的热量，无需额外加装散热风扇即可满足连续运行的温升要求，壳体上预留的两个带孔安装耳，

　　可直接通过螺栓固定在安装基面，安装孔的位置公差按照IT7级精度控制，能够适配常规设备机架的预装孔位，减少现场二次加工的工作量。传动长轴采用阶梯轴结构，与两端部件的配合位置分别设计了轴肩定位结构，装配时可直接通过轴肩实现轴向定位，无需额外加装定位套，降低装配复杂度，轴的表面粗糙度控制在Ra1.6以下，减少转动过程中的风阻与振动传递。风鼓端采用圆筒式壳体结构，内部的叶片沿筒体内壁周向均匀排布，进风端采用敞口式设计，出风方向可根据管路连接需求调整法兰安装角度，壳体底部的一体式安装支脚与驱动端安装基面处于同一水平高度，可保证长轴传动过程中的同轴度，避免轴系偏磨导致的振动、噪音过大问题。从安装边界来看，

　　整套总成的轴向长度可根据实际传动距离调整轴长参数，径向最大尺寸集中在风鼓筒体位置，安装时需要预留至少10mm的周边间隙，保证进风通畅，同时避免与周边部件产生运动干涉。设计过程中对轴系的临界转速做了校核，保证工作转速远低于一阶临界转速，运行过程中不会出现共振问题，两端的轴承位采用过盈配合设计，配合公差按照H7/k6选取，既保证轴承内圈与轴的同步转动，又方便后期维护时的轴承拆卸更换。风鼓叶片的型线采用等厚圆弧设计，加工难度低，动平衡校正时可通过端面去重的方式实现G2.5级的平衡精度，满足低噪音运行的要求，整体结构没有复杂的异形曲面，常规的机加工与注塑/铸造成型工艺均可实现量产，零部件的通用化程度较高，大部分标准件均可直接从市场采购，降低生产与维护成本。
