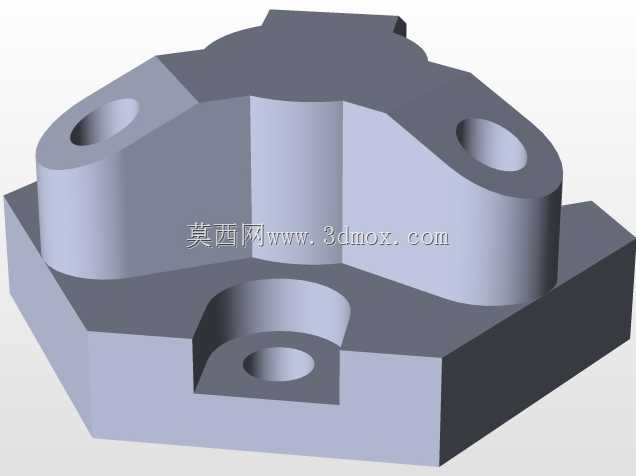

多安装孔位异型机械连接基座结构设计

　　这类多安装孔位的异型连接基座，多应用在工业传感检测单元、小型液压阀组的集成安装场景中，核心作用是为上方搭载的功能元件提供稳定的安装基准，同时通过自身的结构形态适配设备内部局促的安装空间，避免与周边管线、相邻结构件产生运动干涉。从结构设计逻辑来看，基座底部采用整面贴合的安装平面，能够保证与设备安装面的接触面积足够，降低长期受振动影响出现的连接松动概率，三个分布在不同凸台位置的安装通孔，分别对应不同方向的锁紧固定需求，其中两个分布在两侧圆柱凸台的通孔用于主承载方向的螺栓锁紧，下方内凹区域的沉头孔则用于辅助定位，抵消基座受侧向力时产生的扭转力矩。设计过程中需要重点考量安装边界的适配性，两侧圆柱凸台的外圆尺寸需要匹配对应安装位的避让空间，

　　凸台高度要保证螺栓锁紧时螺帽不会与上方搭载的元件外壳产生磕碰，中间区域的内凹结构并非单纯的减重设计，更多是为了给元件底部的接线接头、凸出定位销预留容纳空间，避免装配时出现硬接触顶起基座的问题。基座的壁厚设计遵循等强度原则，承载螺栓锁紧力的凸台区域做了局部加厚处理，非承载的侧壁区域在保证结构刚性的前提下做了适当的壁厚缩减，既能够控制整体重量，也能减少铸造或机加工过程中的材料浪费。实际选型应用时，需要先核对基座的整体安装轮廓尺寸，确认三个安装孔的孔距与设备安装面的预留螺纹孔位置完全匹配，同时要确认基座上表面的平面度公差，保证搭载的功能元件安装后不会出现倾斜，影响检测精度或阀组的密封性能。这类基座的结构形态没有采用规则的方形或圆形设计，完全是围绕实际安装空间的约束、受力方向的分布来做的异型优化，相比规则形状的通用安装座，能够在有限的设备内部空间里实现更紧凑的元件布局，减少额外转接件的使用，降低整体装配的累计误差。
