传感器配套钟形盒安装面板结构设计

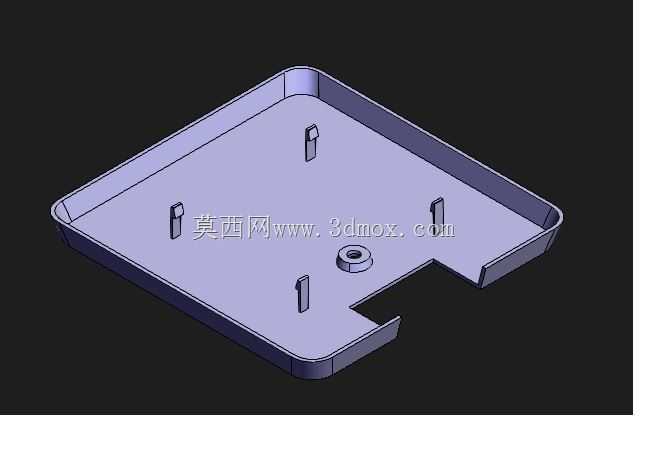

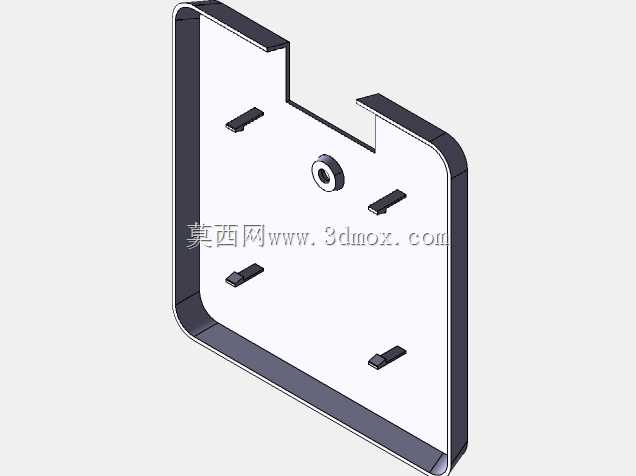

　　这款钟形盒面板是传感器配套防护壳体的核心组成部件，主要应用在工业现场传感单元的外置安装场景，承担内部传感元件的防护、安装定位以及外部接线端的结构承载作用，常见于自动化产线的位置检测、环境参数采集类传感装置的外壳装配环节，适配需要半包围防护的壁挂式或嵌入式传感安装需求。从结构设计逻辑来看，面板整体采用带圆角的类L形轮廓，边缘设置翻边结构，翻边高度匹配钟形盒主体的侧壁厚度，装配时可直接嵌入盒体侧壁形成扣合限位，无需额外设置复杂的卡扣定位槽，既减少了注塑成型时的模具抽芯结构复杂度，也能保证盒体拼接后的整体结构刚度，避免外力挤压导致的接缝开裂。面板表面分布的四个凸起卡爪，是对应盒体内部电路板安装孔位设计的定位结构，

　　卡爪高度与电路板安装预留间隙一致，装配时可直接将电路板卡入卡爪之间完成预固定，省去螺丝锁附的工序，适合小体积传感装置的快速装配需求，同时卡爪的拔模角度设置在1.5度，既保证注塑脱模顺畅，也能避免长期使用后卡爪出现松脱移位。面板中部的带孔凸台是接线端的过孔结构，凸台高度突出面板表面2mm，可配套安装防水胶圈，实现接线部位的IP65级防护，避免工业现场的粉尘、切削液溅入盒体内部损坏传感元件。从安装边界来看，面板整体外轮廓尺寸适配常规小体积钟形传感盒的安装空间，翻边外侧无多余凸起结构，可直接贴附在设备安装面进行固定，面板背部的凹陷区域预留了3mm的元件容纳空间，可容纳板载接线端子、贴片元件等低矮器件，不会出现元件与盒盖干涉的问题。

　　设计时针对塑料件的成型特性做了细节优化，所有转角位置均设置了R0.8以上的圆角，避免注塑成型时出现应力集中导致的开裂问题，面板主体壁厚均匀控制在2mm，翻边位置厚度渐变过渡，避免成型后出现缩痕、翘曲等缺陷，卡爪与面板主体的连接位置做了加强筋处理，可承受多次拆装的插拔力而不会出现断裂。实际应用中，这款面板可适配多种同安装尺寸的光电、接近类传感器外壳，通过调整表面卡爪的位置，即可兼容不同布局的电路板安装需求，无需重新开制整套盒体模具，能有效降低传感产品的衍生型号开发成本。
