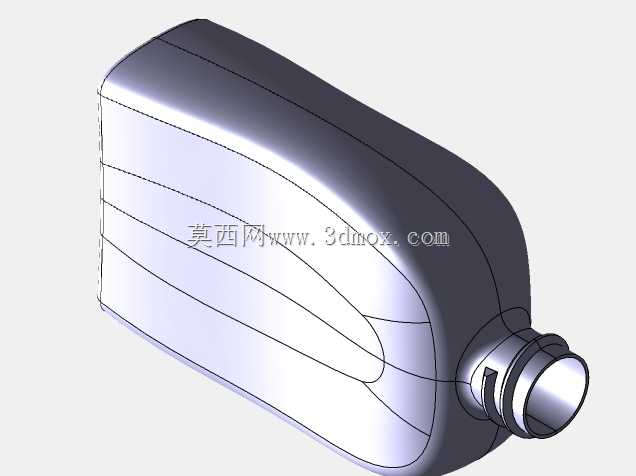

标准几何集构建的流线型储液瓶结构

　　这款储液瓶结构在建模阶段全程采用标准几何集搭建逻辑，没有依赖复杂的自由曲面扫掠命令，所有曲面过渡都通过基础几何元素的布尔运算、倒角衔接完成，对于刚接触曲面建模的结构工程师来说，是非常好的几何逻辑训练案例。从实际应用场景来看，这类瓶体结构常适配小型日化用品分装、实验室试剂存储、便携饮品盛装等场景，瓶口采用标准外螺纹衔接结构，可匹配通用规格的旋盖，密封面预留了0.8mm的平压贴合区域，能够保证旋合后无渗漏风险。瓶身主体采用大圆角矩形截面过渡，整体轮廓没有尖锐棱角，一方面在注塑成型环节能够减少应力集中点，降低冷却过程中的翘曲变形概率，另一方面握持时的贴合度更好，不会出现硌手的问题。从安装边界来看，瓶身最大截面宽度控制在85mm，

　　厚度方向32mm，整体高度142mm，能够适配常规的车载杯架、浴室置物格、实验室试管架卡位，不需要额外定制放置空间。设计阶段特意将瓶身侧壁做了1.2°的拔模斜度，脱模方向沿瓶身轴向，没有倒扣结构，不需要设计复杂的抽芯机构，量产时模具结构简单，生产良率能够得到有效控制。瓶口与瓶身的衔接位置做了渐变过渡曲面，没有出现曲率突变的情况，一方面能够避免液体残留挂壁，倾倒时液体能够沿瓶口顺畅流出，不会出现沿瓶身外壁流淌的问题，另一方面在受力时，衔接位置的应力能够均匀分散，即使瓶身从1.2米高度自由跌落至水泥地面，衔接位置也不会出现开裂漏液的情况。瓶身底部做了1.5mm深度的内凹结构，放置时能够形成稳定的支撑环，即使放置面存在轻微不平整，

　　也不会出现晃动倾倒的问题，支撑环的边角做了R0.5的圆角处理，不会划伤放置台面。整个建模过程中，所有几何特征都保持全参数关联，修改瓶身容量时，只需要调整截面轮廓的尺寸参数，所有过渡曲面、倒角、瓶口结构都能够自动更新，不需要重新搭建特征树，能够大幅缩短同系列不同容量产品的开发周期。
