航空涡扇喷气发动机结构三维设计

　　在航空动力装备的结构设计环节，喷气发动机的三维建模是支撑航空产品研发、教学演示、结构验证的核心载体，这类模型的搭建需要严格贴合航空动力装置的实际气动布局与装配逻辑，不能仅做外观层面的曲面堆砌。从实际应用场景来看，这类结构模型既可以作为航空类院校动力工程专业的教学演示载体，帮助学习者直观理解涡扇发动机的进气、压气、做功、排气全流程结构逻辑，也能作为航空装备研发阶段的结构验证参考，辅助设计人员核对叶片与机匣的装配间隙、进气道的型面过渡合理性，还可用于航空科普展项的数字化展示素材，降低实体展品的制作成本。

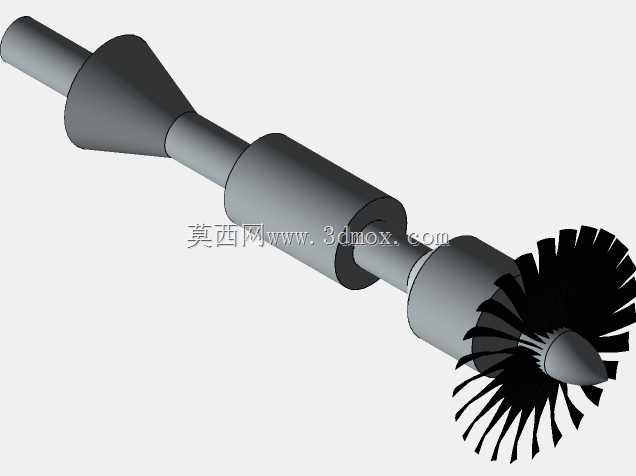

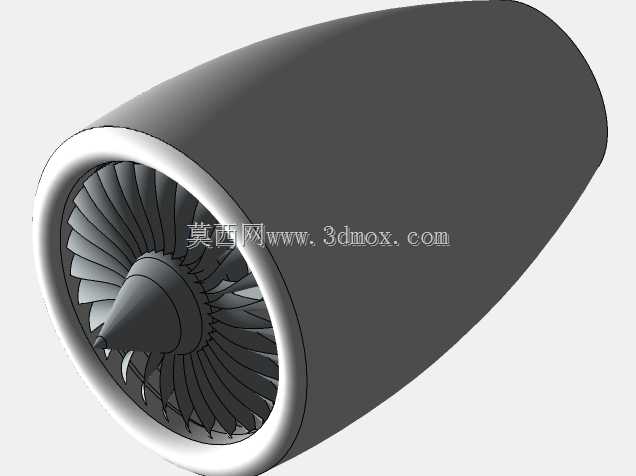

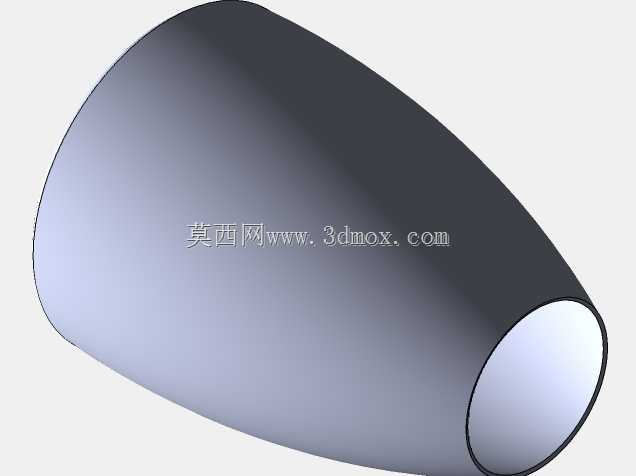

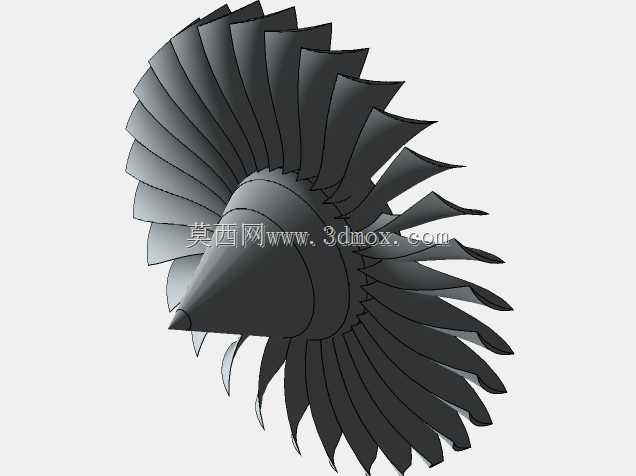

　　从产品功能特性来看，该模型还原了大涵道比涡扇发动机的前端进气结构，包含整流锥、多级风扇叶片、进气机匣、外涵道壳体等核心结构部件，风扇叶片采用了符合气动效率的叶型扭转设计，从叶根到叶顶的弦长、安装角呈现渐变过渡，能够匹配进气道的来流方向，减少气流进入压气机段的流动损失；整流锥采用流线型曲面设计，曲面曲率从锥尖到与轮毂连接位置平滑过渡，可对进气来流进行预导流，避免进气道入口位置出现气流分离。外涵道壳体采用光滑的回转曲面设计，内壁与风扇叶顶的间隙控制在合理的装配公差范围内，既避免叶片转动时与机匣发生刮碰，也能减少叶顶间隙带来的气流泄漏损失。

　　设计思路上，建模过程优先采用参数化草图驱动曲面生成的方式，先绘制发动机的纵向中心基准面，在基准面上勾勒进气道、整流锥、外涵道的轮廓母线，通过回转特征生成主体基础结构，再对单个风扇叶片进行单独建模，通过圆周阵列的方式完成整圈叶片的装配，这种建模方式便于后续对叶片数量、叶型参数、机匣直径进行快速调整，适配不同推力等级的发动机设计需求。外形尺寸与安装边界层面，模型按照常规民用大涵道比涡扇发动机的前端结构比例搭建，进气道入口直径与外涵道长度的比例符合实际装机的尺寸约束，安装接口位置预留了与压气机段、燃烧室段连接的法兰配合面，可与其他发动机段的模型进行拼接装配，形成完整的发动机整机结构。建模过程中对叶片根部与轮毂的连接位置做了圆角过渡处理，还原实际加工过程中的应力释放结构，避免应力集中导致的叶片断裂风险，机匣外壁的曲面做了等壁厚处理，匹配实际钣金成型或者复合材料铺层的加工工艺要求，让模型不仅具备外观展示性，也能符合实际工程设计的工艺逻辑。
