直列四缸内燃机曲柄连杆机构结构设计

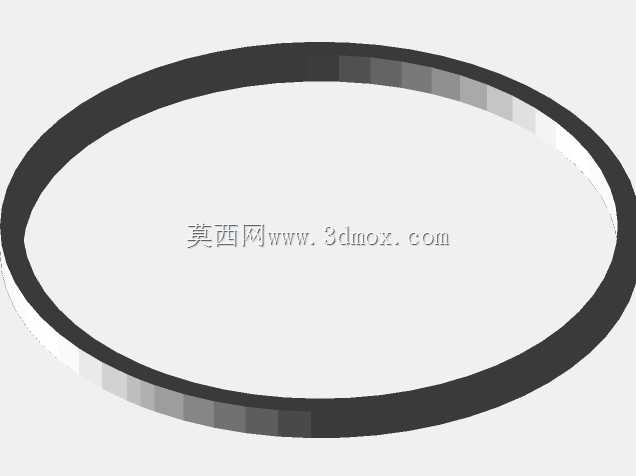

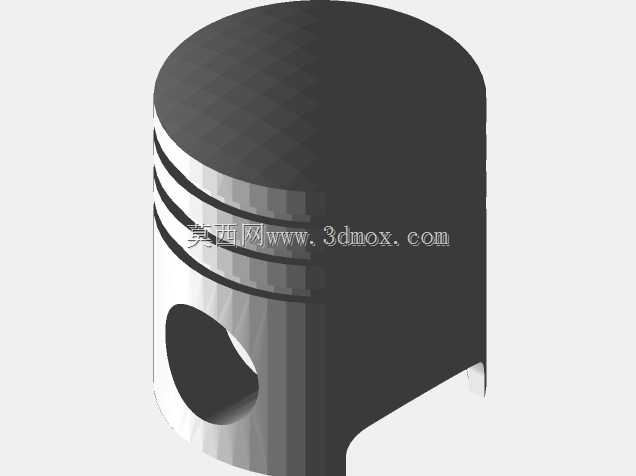

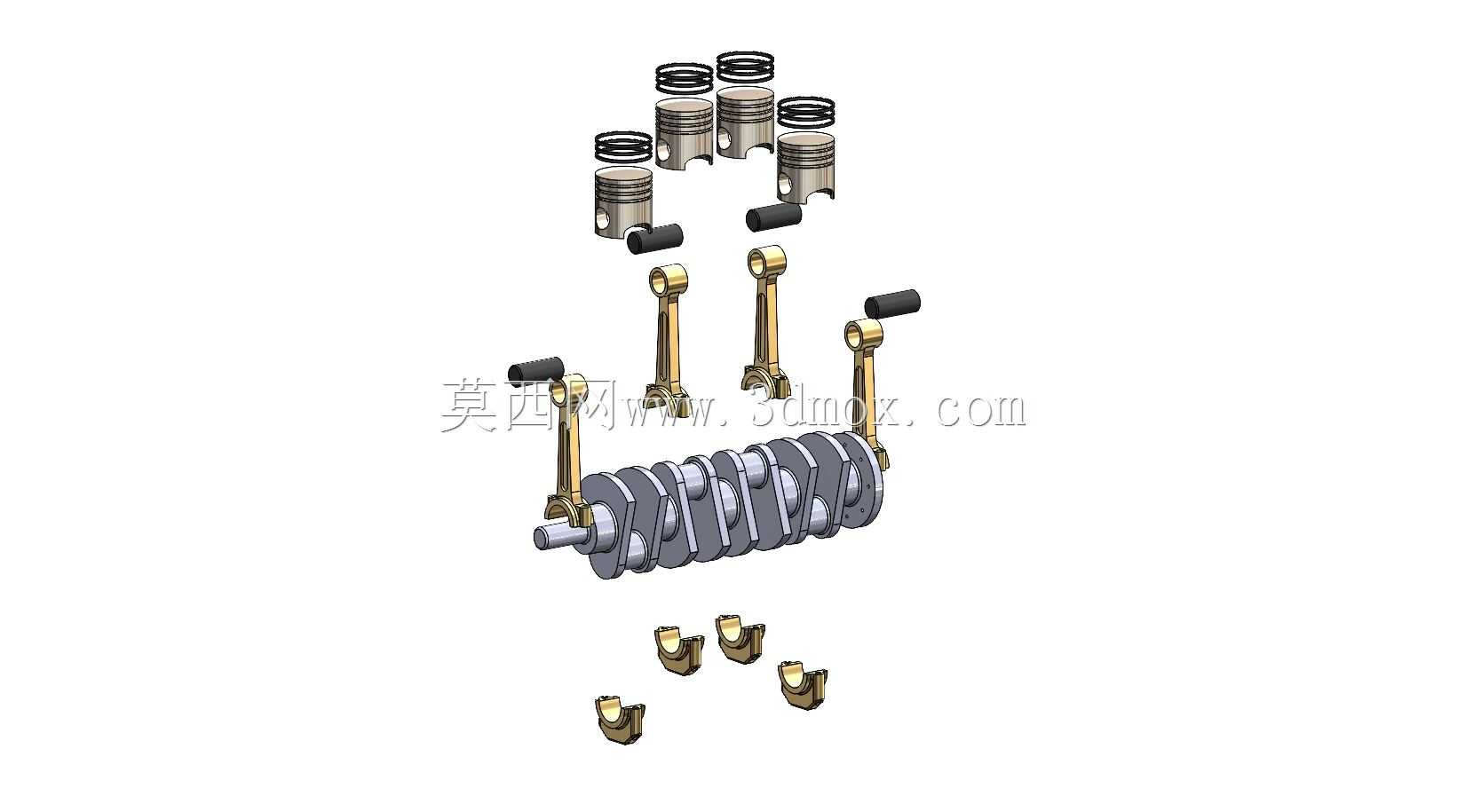

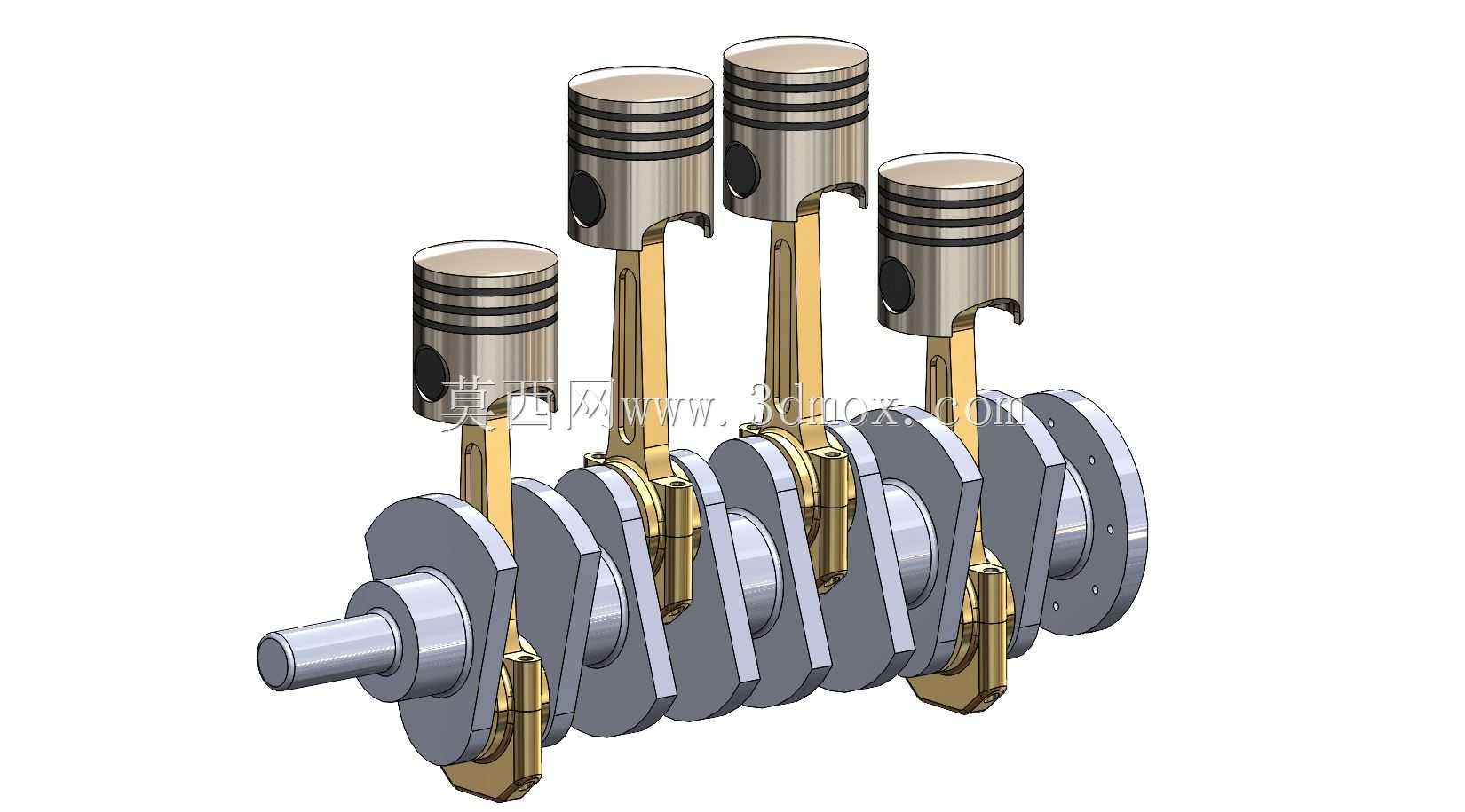

　　这套直列四缸内燃机核心机构模型，完整还原了车用动力单元的核心传动逻辑，可直接用于教学演示、动力总成方案前期验证、结构原理拆解展示等场景。在民用乘用车、小型工程机械、通用发电机组等搭载四缸动力的设备开发中，曲柄连杆机构的布局合理性直接决定整机的振动水平、动力输出平顺性与使用寿命，建模过程中完全遵循量产机型的结构匹配逻辑，没有做简化失真处理。从结构设计逻辑来看，整套机构采用直列四缸等间距排布，四个活塞沿曲轴轴向依次错开180度曲轴转角，可实现做功行程的均匀交替，将活塞的往复直线运动平稳转化为曲轴的旋转扭矩输出，抵消二阶往复惯性力带来的整机振动，匹配多数民用动力设备的NVH设计要求。活塞部分采用了量产机型常见的三道环槽结构，分别对应气封、

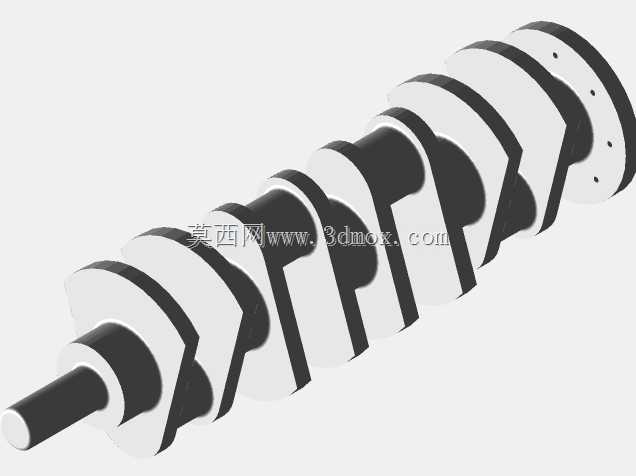

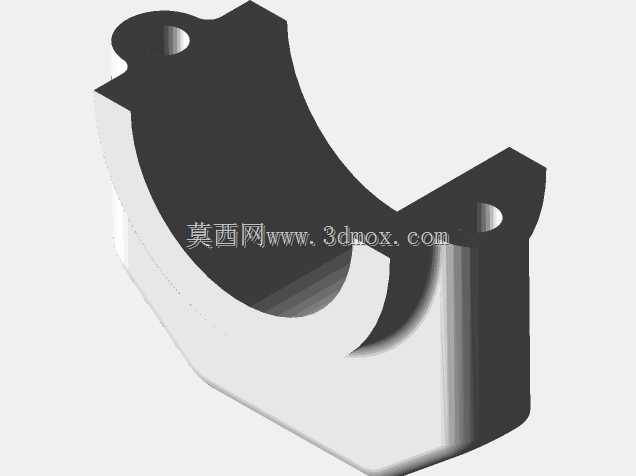

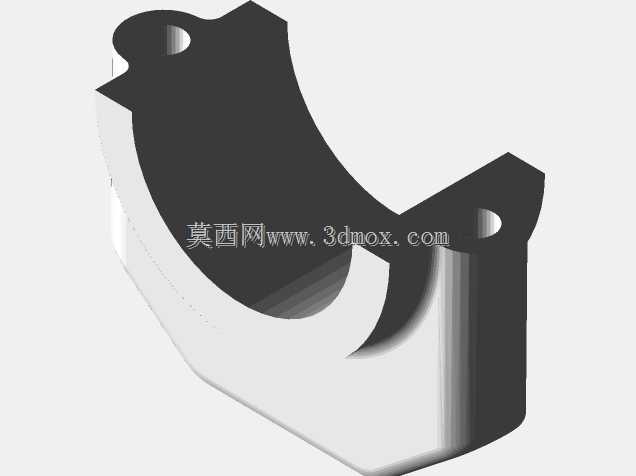

　　刮油功能，活塞销孔与连杆小头采用浮动连接设计，预留了合理的配合间隙，符合实际装配中的热膨胀补偿要求；连杆采用工字型截面结构，在保证抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性载荷。曲轴部分采用整体式锻造结构的建模逻辑，四个曲柄销与主轴颈的过渡位置做了圆角强化处理，避免应力集中导致的轴颈断裂风险，曲轴输出端预留了法兰连接结构，可直接匹配飞轮、离合器等后续动力传递部件的安装接口。安装边界方面，整套机构的轴向尺寸、缸心距参数参考主流1.5L-2.0L排量四缸汽油机的通用尺寸设计，缸体安装定位面、曲轴主轴颈的同轴度公差在建模时做了对应约束，可直接导入整机装配环境做干涉检查，不需要额外调整结构位置。在实际工程应用中，

　　这套模型可用于新员工的结构原理培训，直观展示四缸机的做功顺序与动力传递路径，也可作为动力总成选型阶段的参考模型，快速验证不同缸径、冲程参数下的机构运动轨迹，避免前期方案设计中出现活塞碰气门、连杆运动干涉等低级错误。建模过程中对所有运动副的配合关系做了还原，可直接添加运动仿真约束，模拟不同转速下的活塞运动加速度、曲轴受力变化，为后续的强度校核、平衡优化提供基础数模参考。
