棱柱形电芯成组棱镜袋模块结构设计

　　在储能电站、工商业储能柜、低速电动车动力包这类需要高体积利用率电芯成组的场景中，棱镜袋模块是衔接单体棱柱电芯与模组框架的核心结构件，它的核心作用是规整电芯排布间隙、隔绝电芯间异常摩擦、预留膨胀形变空间，同时为极耳连接、采样线束走线提供固定基准，避免成组后电芯在充放电循环中出现位移、极耳拉扯断裂、绝缘层磨损等常见失效问题。设计这类模块时，首先要匹配对应规格棱柱电芯的外形公差，单电芯的厚度公差通常控制在±0.15mm范围内，成组后多电芯堆叠的累计公差需要通过模块侧边的限位结构做补偿，不能直接做刚性硬限位，要预留0.2-0.3mm的单电芯膨胀余量，避免电芯循环鼓胀时被结构件挤压造成壳体变形。模块的主体支撑结构采用薄壁绝缘基材，

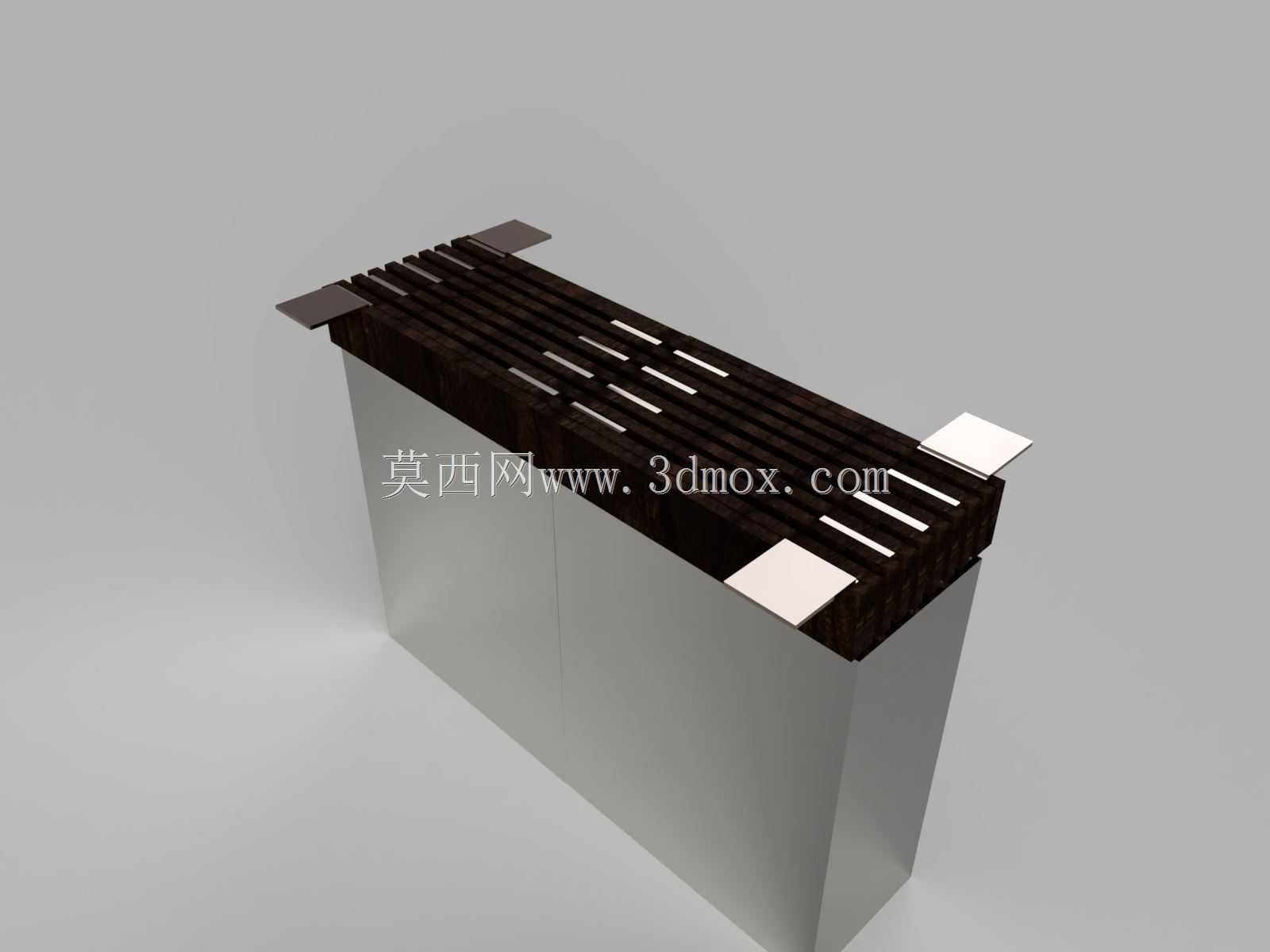

　　表面开设的多道平行卡槽刚好对应单电芯的侧边棱位，卡槽的深度控制在3mm左右，既可以保证电芯卡入后的定位精度，又不会过多占用模组内部的有效空间，顶部的极耳避让槽做了倒角处理，避免极耳弯折装配时被结构锐边割伤极耳金属带。从安装边界来看，模块整体的长宽尺寸完全匹配对应模组的内腔尺寸，侧边预留的1.5mm间隙用来填充环氧绝缘片，顶部突出的定位凸台刚好卡入模组上盖的定位孔，装配时不需要额外做对位调整，能直接顺着导向结构滑入模组框架，大幅提升成组装配的效率。不同于传统的电芯支架结构，这个棱镜袋模块采用上下分段式设计，下半部分包裹电芯主体的三分之二高度，提供主要的堆叠限位能力，上半部分只在极耳区域做连接支撑，既减轻了结构件自身重量，

　　又能让电芯中部的鼓胀形变有均匀的释放空间，不会出现局部应力集中的问题。在实际选型适配时，这类模块可以直接匹配同尺寸系列的磷酸铁锂、三元体系棱柱电芯，不需要重新开模调整结构，采样线的走线槽集成在模块顶部的侧边，线束卡入后不会与极耳连接片产生干涉，绝缘防护等级满足IP2X的基本要求，能够适配大部分开放式、半密封式的电池模组装配需求，在批量生产时可以通过一体注塑成型，尺寸一致性好，装配良率相比零散式的绝缘垫片方案提升40%以上。
