储能用袋式电芯集成模组结构设计

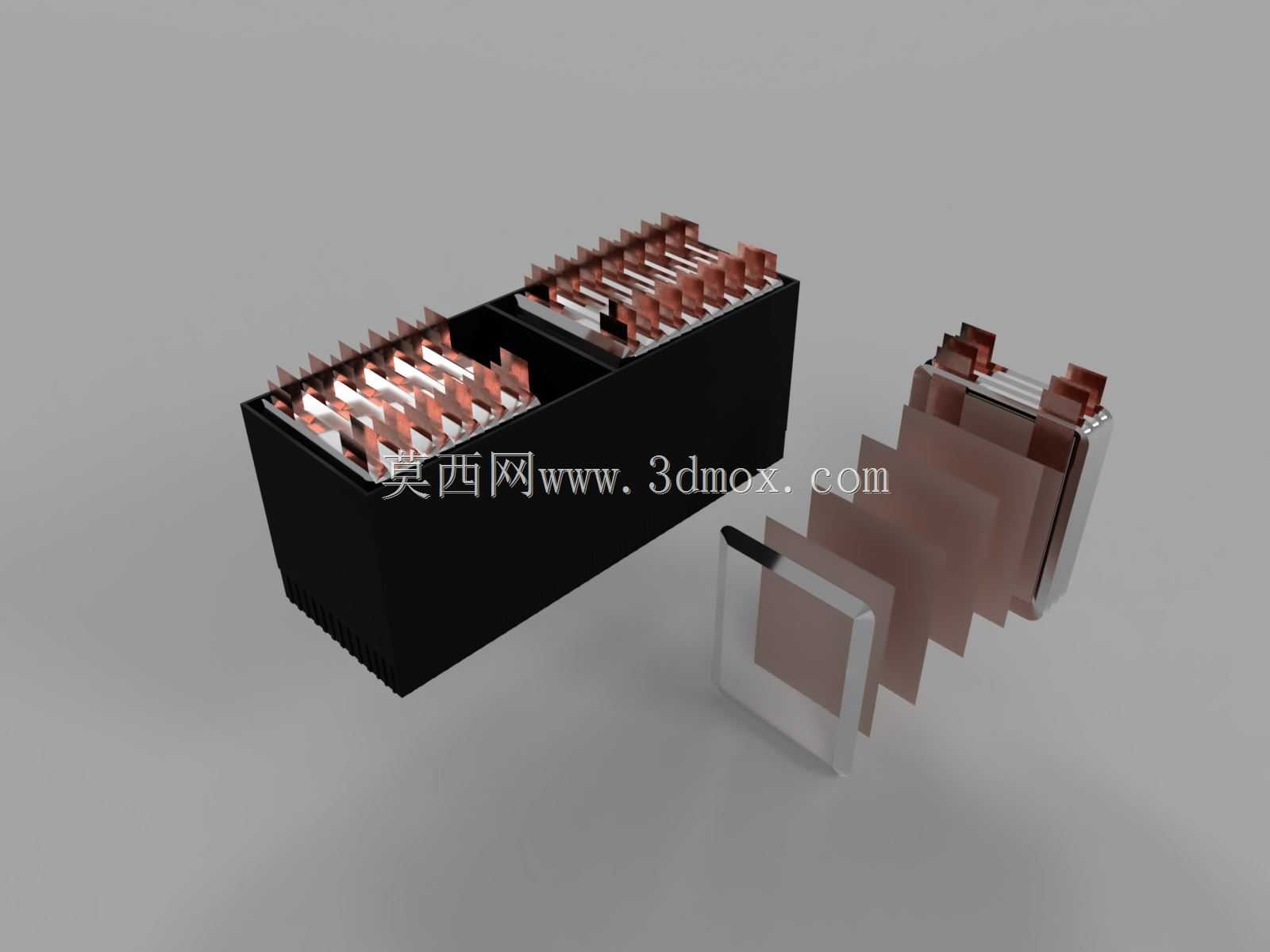

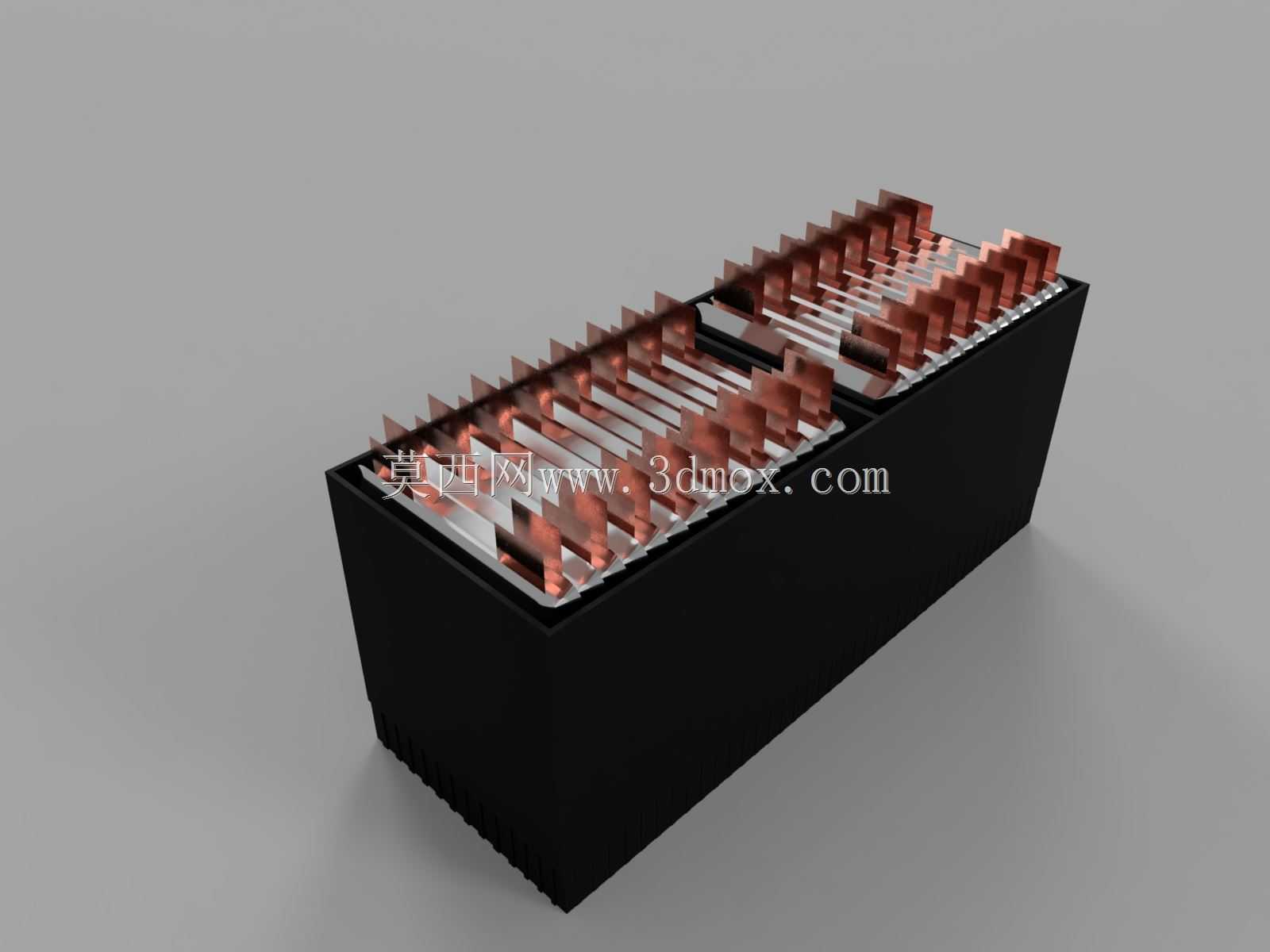

　　这款袋式电池模组的结构设计，核心面向分布式储能站点、低速电动载具后备电源、小型工业备电系统的实际装配需求展开，在结构排布阶段优先考量了电芯间距的散热冗余与串接汇流的路径最短原则。从实际装配边界来看，模组外壳采用一体化硬质绝缘壳体设计，壳体侧壁预留了等距分布的竖向散热棱条，既能够强化壳体自身结构强度，避免堆叠装配时出现侧壁形变挤压内部电芯的问题，也能增大模组与外部空气的接触面积，配合电芯之间预留的2mm均匀间隙，可在自然对流工况下带走电芯持续工作产生的焦耳热，避免局部热量堆积引发的电芯性能衰减。内部电芯采用双列对称排布方式，每列电芯的极耳朝向统一对齐模组顶部的汇流排安装位，相邻电芯的极耳通过层叠式汇流排完成串接，

　　汇流排的折弯角度完全匹配极耳的伸出高度，既减少了多余导电材料的使用，也能降低汇流路径上的内阻损耗，避免大电流充放时汇流部位出现异常温升。模组顶部的极耳固定位设计了嵌入式绝缘挡片，可将不同极性的汇流部位完全物理隔离，避免装配过程中金属碎屑掉落引发的极间短路风险，同时挡片与壳体采用卡扣式连接，无需额外紧固件即可完成固定，能有效提升产线装配的作业效率。在安装适配层面，模组底部设计了嵌入式定位卡槽，可直接匹配标准储能机柜的安装导轨，无需额外加装转接固定件，壳体外侧的安装孔位公差控制在±0.1mm范围内，可满足多模组并排堆叠时的对齐要求，相邻模组之间可通过侧面预留的连接卡扣完成快速拼接，适配不同容量等级的储能 Pack 组装需求。

　　设计过程中针对电芯的膨胀余量做了专项考量，每个电芯仓的内壁预留了0.3mm的弹性形变空间，可吸收电芯在循环充放过程中产生的厚度膨胀，避免长期使用后电芯受挤压出现内部结构损坏。汇流排的引出端统一设置在模组顶部的单侧位置，可直接对接BMS采集板的接线端子，减少采样线束的走线长度，同时线束走线槽与汇流排之间设置了绝缘隔板，避免高压串接部位与低压采样线路之间出现干扰。整个模组的结构设计完全规避了多余的冗余结构，所有棱角位置都做了R2圆角处理，避免装配过程中划伤操作人员或破坏电芯外层绝缘膜，壳体材质选用阻燃级绝缘工程塑料，可满足UL94-V0级阻燃要求，适配工业场景下的安全使用规范。
