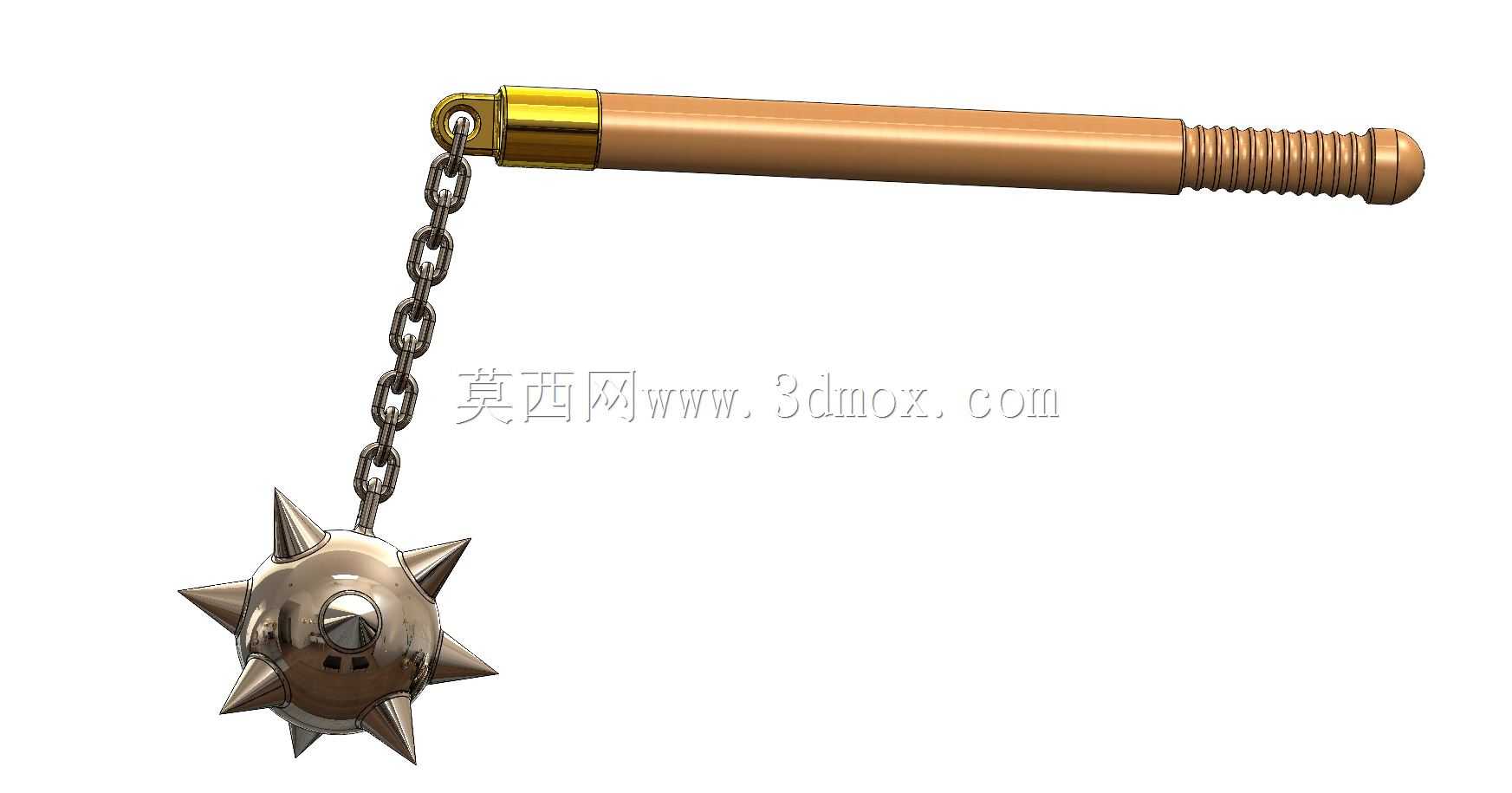

Solidworks设计的连枷晨星冷兵器结构

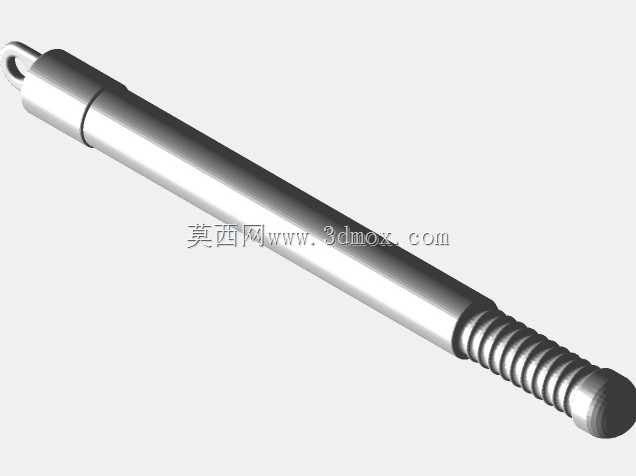

　　该连枷晨星结构的设计，首先围绕手持使用的人机适配逻辑展开，握柄段采用滚花纹理设计，增大握持摩擦力，避免挥击过程中出现滑脱问题，握柄末端做圆弧收头处理，既可以防止使用时器械从手中脱出，也能降低握持末端的硌手感。握柄主体采用圆柱等截面结构，兼顾结构强度与握持舒适度，靠近挂链的端部设置金属箍结构，既作为握柄的端部加强件，避免木质或工程塑料握柄在长期链节拉力作用下出现端部开裂，也作为挂链的安装基座，集成挂耳结构实现链节的铰接连接。

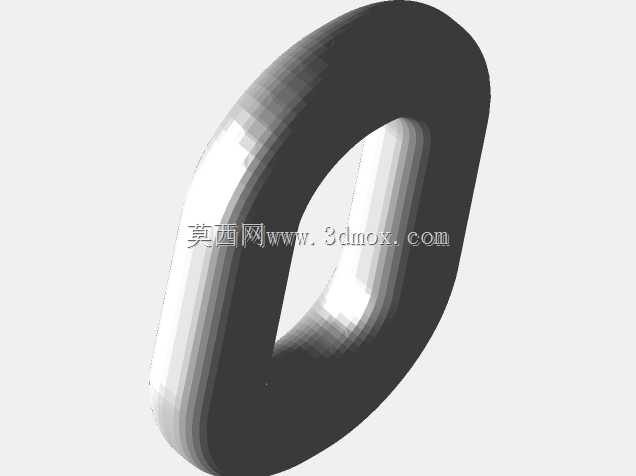

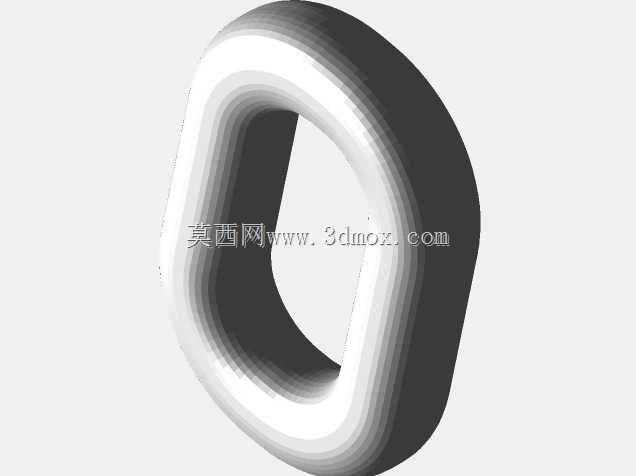

　　链段采用标准闭合链节依次铰接而成，每段链节的铰接间隙经过合理控制，既保证挥击过程中锤头拥有足够的摆动自由度，可随挥击惯性调整击打角度，又避免链节间隙过大导致的晃动冗余，提升操控的精准度。链节与锤头、握柄的连接端均采用一体式挂耳结构，避免焊接或额外连接件带来的应力集中问题，保证连接位置的抗冲击强度，承受击打瞬间的反向拉力载荷。

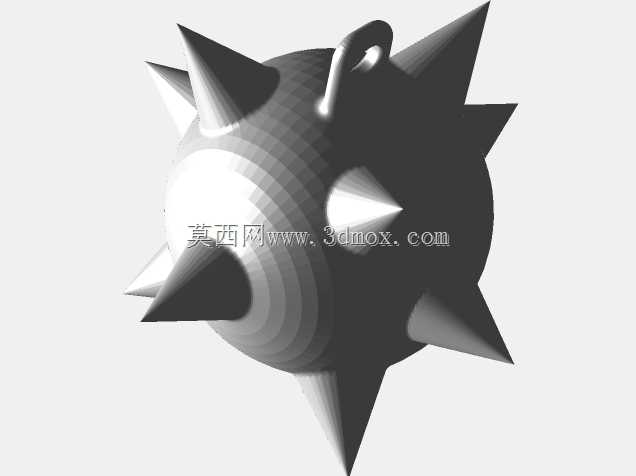

　　锤头部分采用球形基体搭配放射状尖刺的结构设计，球形基体可保证击打过程中冲击力均匀分散，避免局部应力过大导致锤头变形，尖刺沿球面均匀分布，无论锤头以哪个角度接触目标，都能形成有效接触，提升击打作用效果。尖刺与球形基体采用一体化结构设计，避免装配式尖刺在冲击下脱落的问题，尖刺根部做圆弧过渡处理，降低应力集中系数，提升尖刺的抗弯折能力。

　　从安装边界来看，整体结构收拢状态下长度适配单手握持的操作空间，链段展开后锤头的活动半径覆盖常规近距操作范围，各铰接位置的转动角度经过限位设计，避免链节过度弯折导致的卡滞问题。该结构可应用于影视道具制作、仿古器械复原、冷兵器文化展示等场景，设计过程中对各部件的重量配比做了优化，握柄段重量占比约三成，锤头段重量占比约六成，链段占比一成，保证挥击时的惯性集中在锤头位置，提升击打效能，同时避免整体重量过大导致的长时间握持疲劳。各金属部件的边角均做了钝化处理，在展示或道具使用场景下可降低意外伤害风险，结构拆分逻辑清晰，握柄、金属箍、链节、锤头均可单独拆分加工，便于后续的表面处理与装配调整，适配不同的材质工艺选择，比如握柄可采用实木、电木或者铝合金材质，锤头与链节可采用碳钢、不锈钢或者锌合金压铸成型，满足不同场景的成本与质感需求。
