多串组圆柱形电池模组结构设计

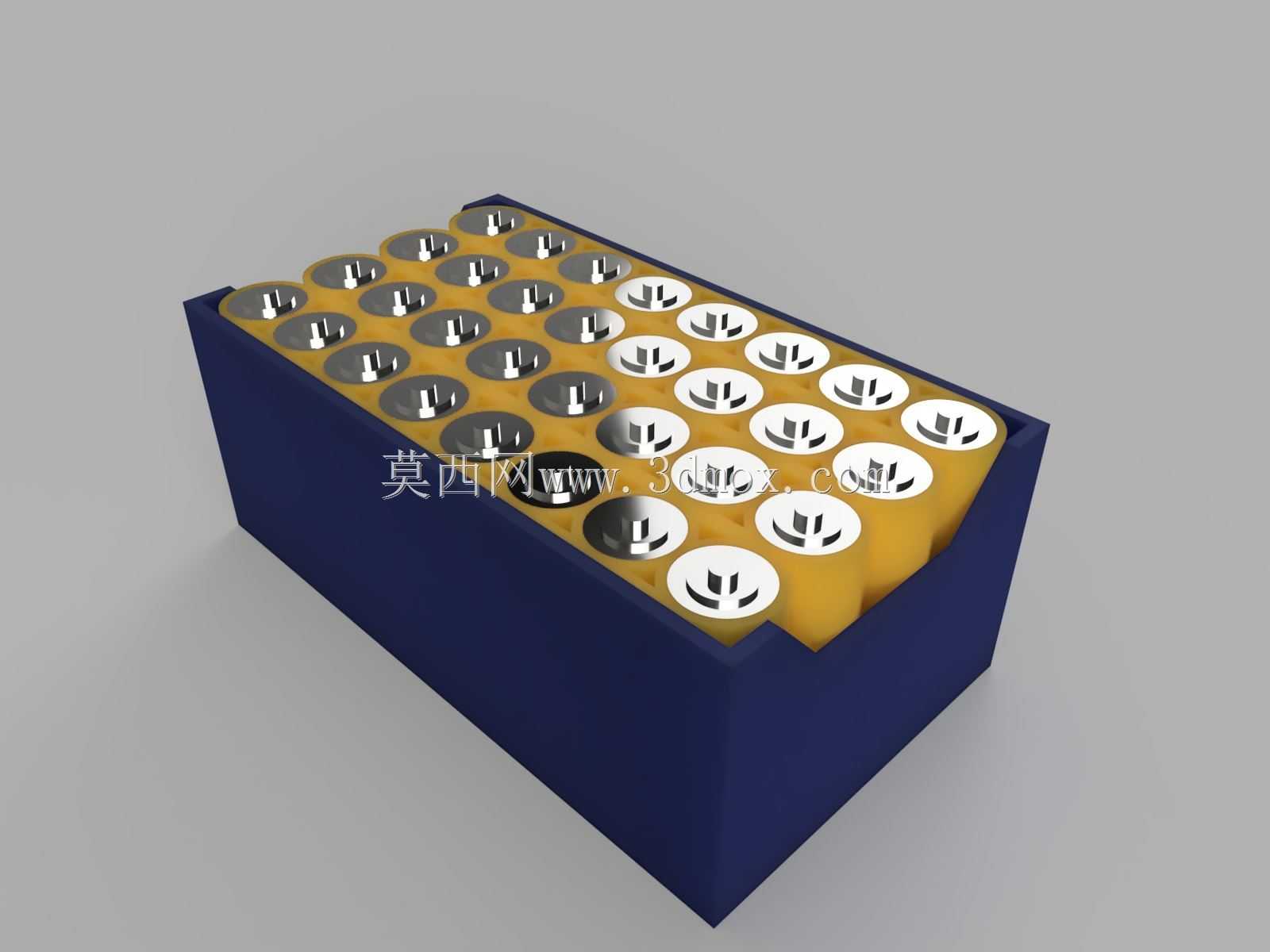

　　这款圆柱形电池组件的结构设计，核心围绕多颗圆柱电芯的成组固定与排布展开，主要适配便携储能设备、小型动力载具、后备电源模块这类需要紧凑供电单元的应用场景，实际使用中承担电芯定位、绝缘防护、成组串并联基础承载的作用。从结构设计思路来看，整体采用外框嵌套内支架的双层结构，深蓝色的硬质外框作为模组的外部承载主体，侧壁厚度均匀，预留了足够的结构强度来承受成组后的电芯重量，同时可以抵御日常装配、使用过程中的侧向磕碰，避免内部电芯受外力挤压发生形变。内部的黄色绝缘支架按照电芯外径做了等间距的定位孔排布，每颗电芯的安装孔位都做了下沉式的限位台阶，电芯装入后可以被牢牢限制径向位移，不会在震动工况下出现窜动、错位的问题，

　　孔位之间的连接筋做了均匀的壁厚设计，既保证了相邻电芯之间的绝缘隔离距离，也预留了足够的散热间隙，避免电芯工作时热量堆积。排布上采用了错列紧凑布局，在有限的外框内部空间里最大化排布电芯数量，同时兼顾了串并联汇流排的安装空间，电芯顶部的极耳区域完全露出，方便后续焊接汇流片、采集线束，不需要额外在支架上做避让开槽，减少了加工工序。从安装边界来看，整个模组的外形为规整长方体，外框的外侧壁没有突出的结构特征，四个边角做了小圆弧过渡，既可以避免装配时刮伤操作人员，也能适配标准化的电池仓安装尺寸，不需要为模组额外预留避让空间。外框的底部做了封闭的承托结构，电芯装入后底部不会外露，既可以隔绝外部的灰尘、水汽接触电芯底部外壳，

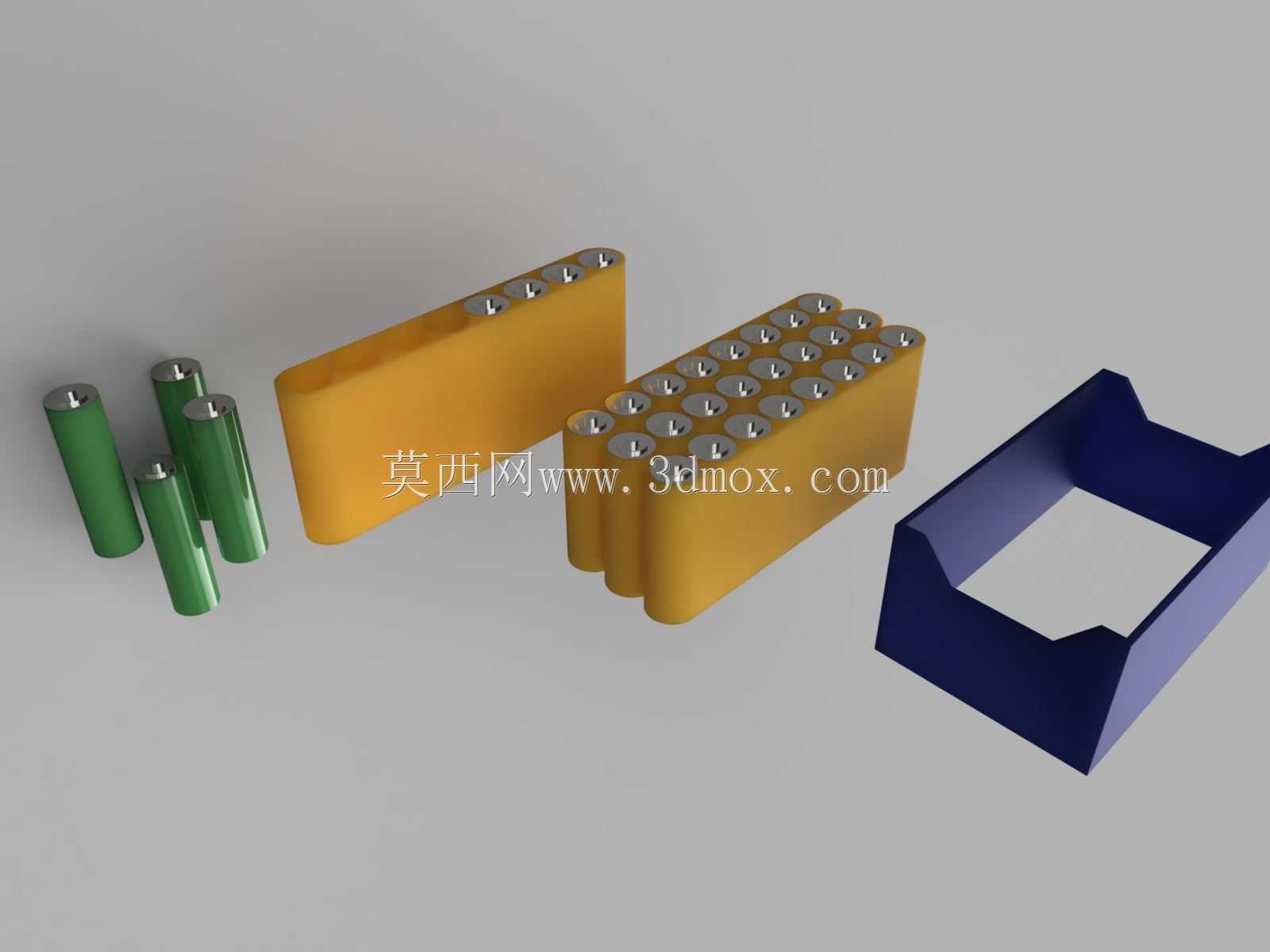

　　也能在模组受到底部冲击时提供缓冲支撑。在实际选型适配时，这类结构的电池模组可以根据需求调整电芯的串并联数量，只需要更换对应孔数的内部支架和匹配长度的外框即可，不需要重新设计整体的固定逻辑，通用化程度较高。结构上所有的棱角都做了倒角处理，没有尖锐的应力集中点，长期使用过程中不会因为温度循环、震动出现结构开裂的问题，绝缘支架选用耐温的绝缘材质，可以适配电芯正常工作的温度区间，不会因为电芯发热出现材质软化、绝缘失效的情况。外框和内部支架采用卡扣式的装配结构，不需要额外打胶或者使用紧固件固定，装配时只需要将支架压入外框即可完成基础框架的组装，后续装入电芯、焊接汇流排的工序都可以在工装上快速完成，能有效提升批量装配的效率。
