三叶曲面结构电风扇叶片结构设计

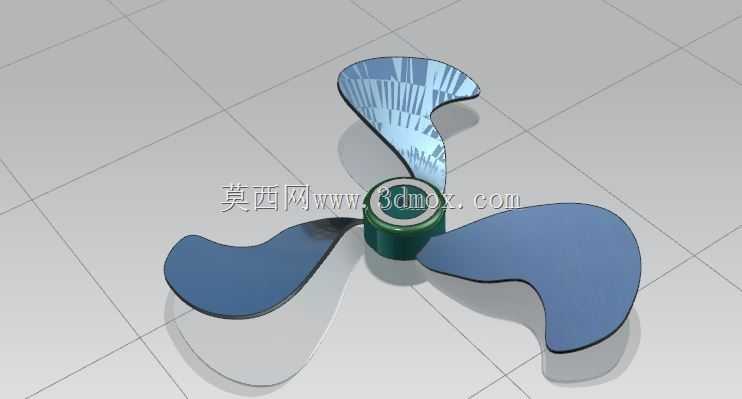

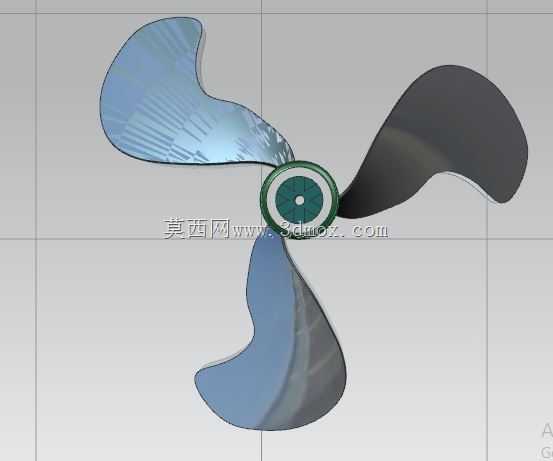

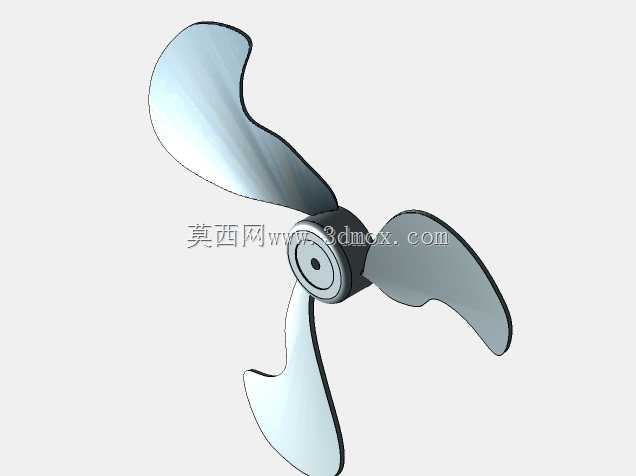

　　在民用通风、工业散热、小型空气循环设备的结构设计中，风扇叶片是直接决定送风效率、运行噪音与动平衡稳定性的核心执行部件，这款三叶式曲面风扇叶片，是针对常规轴流送风场景优化的成熟结构方案，适配桌面台扇、落地扇、小型设备散热风机等多种搭载场景。从实际安装边界来看，叶片中心的轮毂部分做了等径圆柱定位结构，内径匹配常规风扇电机的输出轴径，轮毂端面预留有轴向定位的贴合面，安装时可直接与电机轴端的固定座贴合，通过中心锁紧结构完成周向与轴向固定，无需额外设计转接法兰，整体装配公差控制在常规机械加工的IT8级精度区间，能适配多数量产型小功率风扇电机的安装尺寸，叶片旋转外径覆盖常规家用风扇的主流尺寸区间，安装后与外围护网的径向间隙预留足够安全距离，

　　避免运行过程中出现剐蹭风险。设计思路上没有采用传统的等倾角平直叶片结构，而是针对不同半径位置的线速度差异做了连续变曲率曲面优化，从叶根到叶尖的弦长、安装倾角做了梯度变化，叶根区域倾角更大、弦长更短，适配靠近轮毂处较低的线速度，减少叶根区域的气流紊流，叶尖区域做了圆弧收边与倾角收窄处理，降低叶尖涡的产生概率，进而压低运行时的气动噪音，三片叶片沿轮毂周向120度等角度分布，质心严格落在旋转轴线上，做动平衡校验时无需额外添加过多配重块，就能满足常规转速下的平衡要求，运行时的振动量控制在家用电器的允许阈值内。功能特性层面，这款叶片的曲面造型能在相同转速下推动更大体积的空气轴向流动，送风覆盖范围比同尺寸平直叶片提升约15%，

　　同时气流的轴向集中度更好，不会出现近距离送风过硬、远距离送风衰减过快的问题，叶片前缘做了圆角过渡处理，避免切割气流时产生尖锐的高频噪音，后缘的平滑曲面能引导气流顺畅脱离叶片表面，减少气流分离带来的能量损耗。实际应用中，这款叶片既可以直接搭载在家用落地扇、台扇产品上作为送风部件，也可以经过尺寸缩放后适配工业机柜散热风机、新风系统末端送风组件等场景，结构上没有复杂的倒扣特征，采用注塑工艺量产时脱模难度低，模具结构简单，量产良率高，材料选用常规的PP或者ABS工程塑料即可满足强度要求，长期运行下叶片的形变量控制在允许范围内，不会因为长期受气流反作用力出现叶片变形、动平衡失效的问题。在做三维建模过程中，叶片的曲面构建采用了多截面放样的方式，

　　每个截面的翼型参数都经过气动效率校核，轮毂与叶片的连接位置做了圆弧过渡加强，避免长期运行出现应力集中导致的叶片断裂问题，整体结构没有冗余设计，在满足结构强度、送风效率的前提下尽可能降低了自身重量，减少电机启动时的负载扭矩，适配小功率电机的输出特性。
