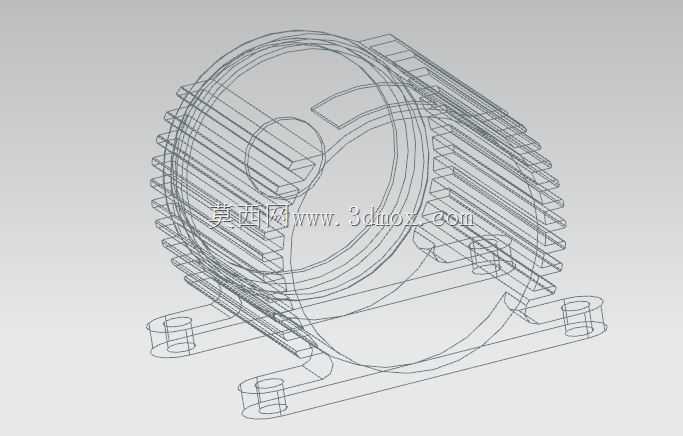

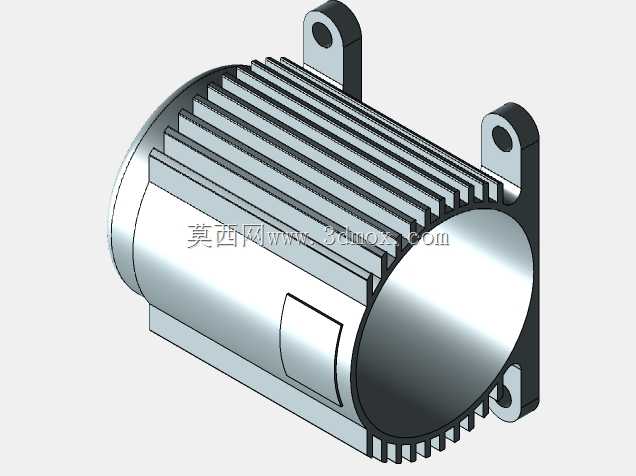

三相感应电动机外部支撑机架结构

　　这款电动机机架是三相感应电动机的核心外部承载构件，日常在工业传动、泵组配套、风机驱动、生产线输送设备等场景中随处可见，作为电机的基础承载部件，它的设计合理性直接决定了电机运行的稳定性与使用寿命。从功能层面来看，机架首先要承担定子铁芯与励磁绕组的全部重量，将电机内部的电磁部件牢牢固定在预设位置，避免电机运转时因电磁力、振动产生部件位移；同时它还承担防护功能，将绕组、铁芯等带电、精密部件与外部环境隔绝，阻挡生产现场的粉尘、水汽、加工碎屑进入电机内部，减少绝缘层老化、部件磨损的风险，为内部构件提供足够的机械强度支撑，抵御运输、安装、运行过程中的外力冲击。

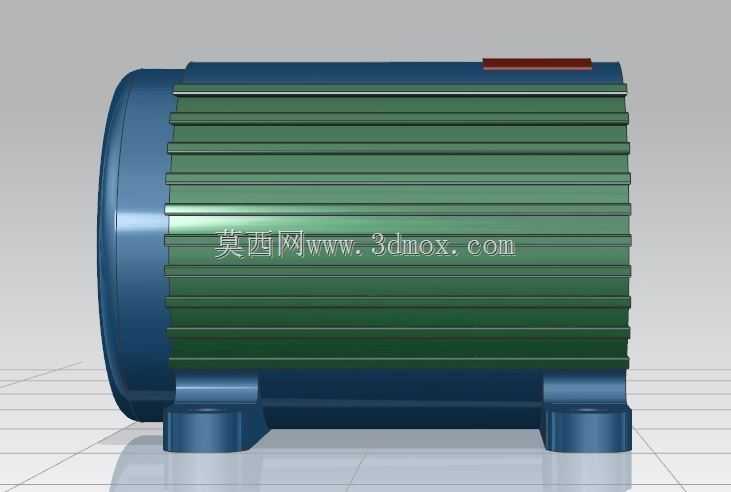

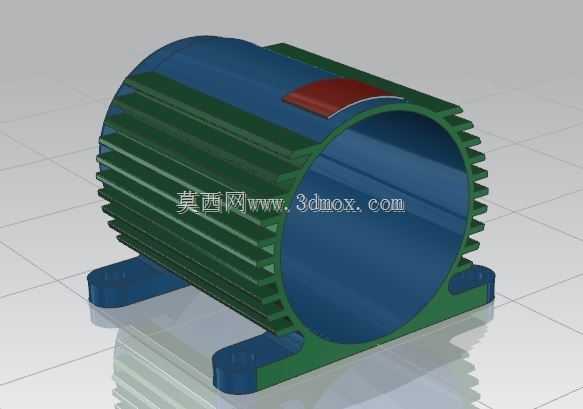

　　设计过程中首先要匹配对应规格电机的定子叠片外径，机架的内腔尺寸需要与定子铁芯的外圆过盈配合公差匹配，保证压装后定子不会出现周向转动或者轴向窜动；两侧的吊耳结构是按照电机整体重量做的受力校核，满足车间吊装、现场安装的承重需求，吊耳的开孔尺寸适配常规吊装卸扣的规格，安装时不需要额外制作吊具。机架外壁的散热筋结构是顺着电机轴向排布的，筋条的高度、间距经过热仿真校核，能够在电机自扇风冷的过程中引导气流沿轴向流动，带走绕组运行产生的热量，避免电机温升过高触发保护停机。

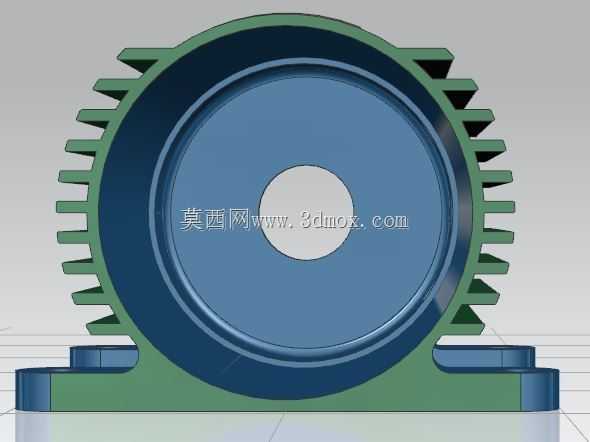

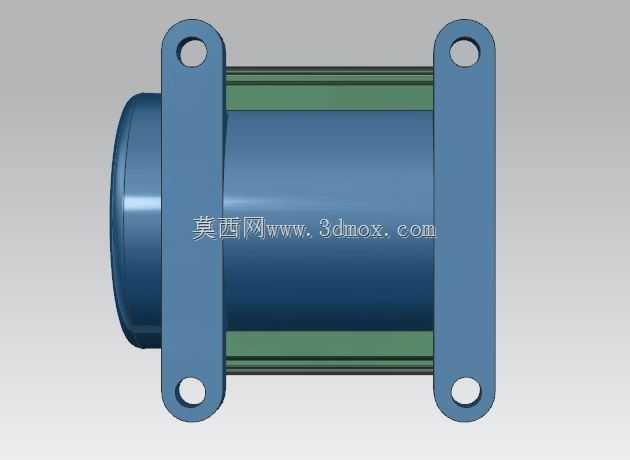

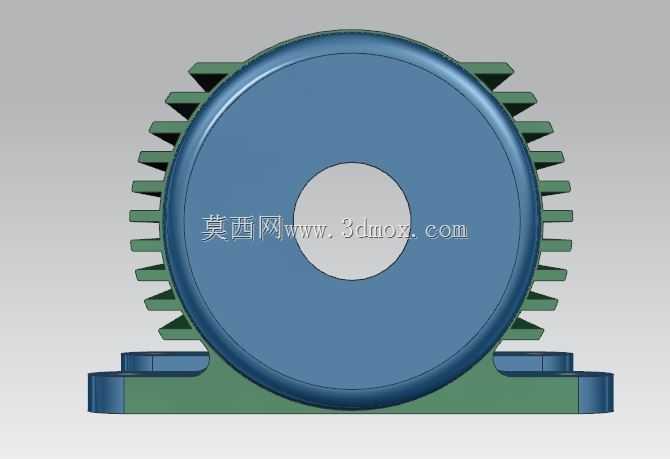

　　安装边界方面，机架的底脚安装孔距符合对应功率段电机的通用安装尺寸标准，能够直接适配市面上常规的电机安装底座、设备安装板面，不需要重新打孔调整；两端的止口尺寸与端盖的配合公差控制在合理范围，保证两端轴承室的同轴度，减少转子运转时的径向跳动，降低运行噪音与轴承磨损速度。机架的壁厚根据电机功率对应的振动量级做了优化，既不会因为壁厚过薄导致运行时共振放大，也不会因为壁厚过大造成材料浪费、整机重量超标，兼顾结构强度与成本控制。材质选用上兼顾压铸或者钢制预制的工艺适配性，压铸版本适合批量生产的中小功率电机，表面平整度高、生产效率快；钢制焊接版本适合大功率特殊定制电机，结构强度更高，能够适应重载、高振动的恶劣工况。
