可多角度传动的十字轴式万向联轴器结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:598449
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构
  • 可多角度传动的十字轴式万向联轴器结构

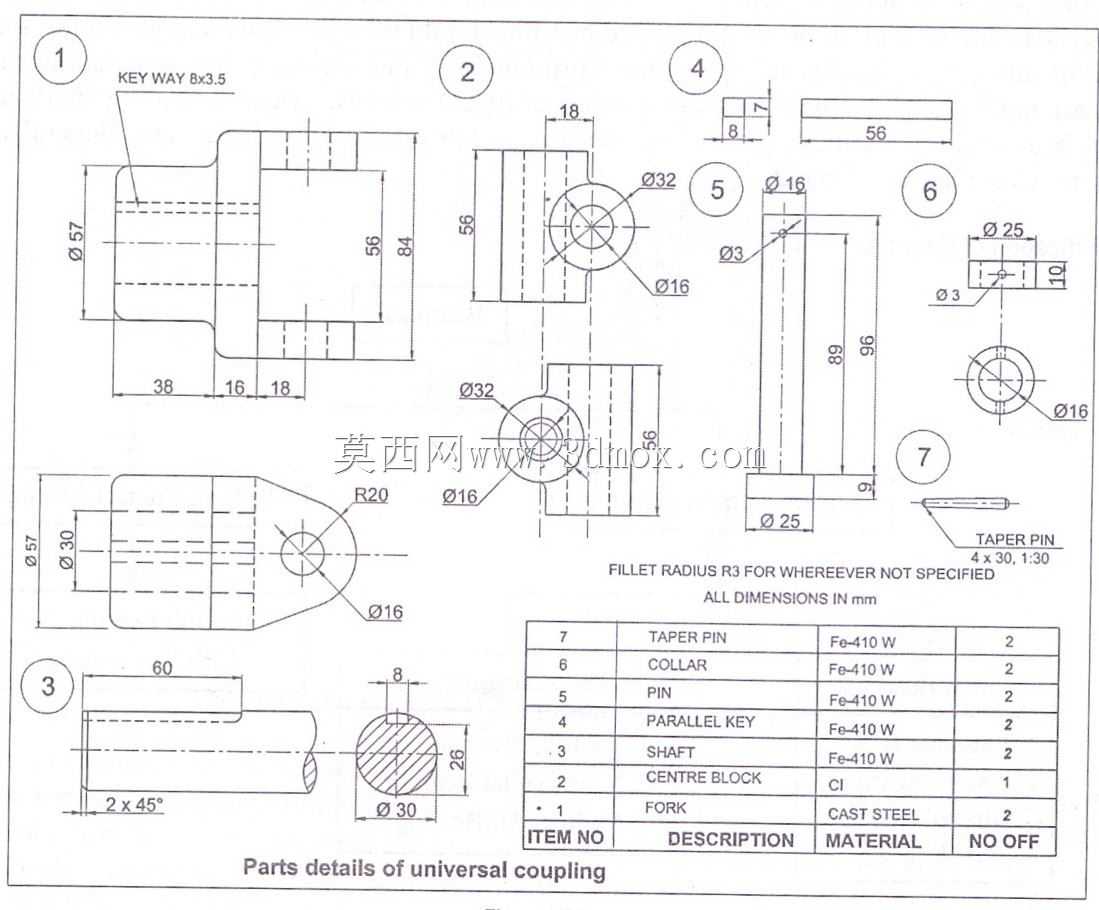

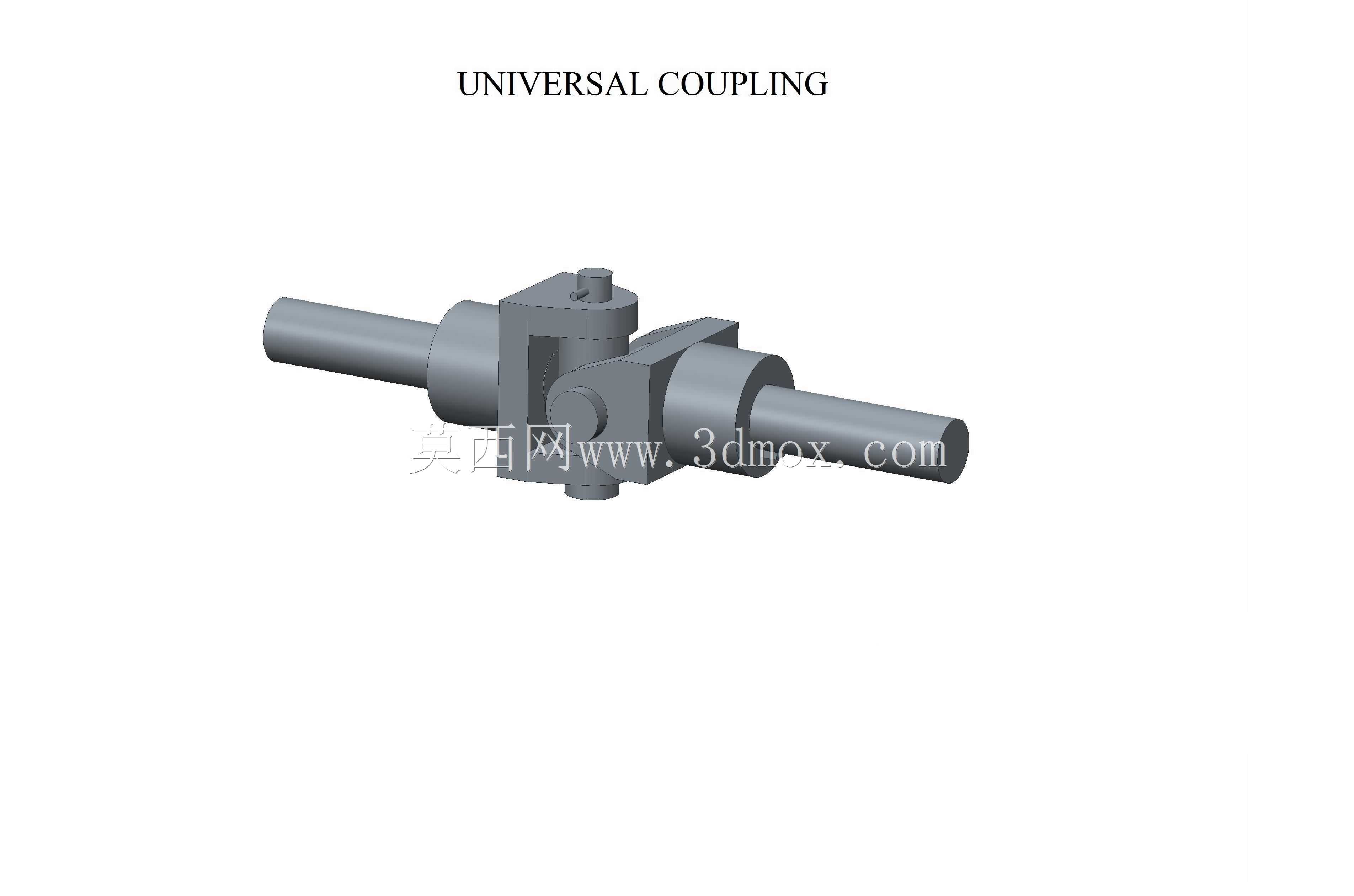

  在各类需要变角度传递旋转动力的机械传动场景中,这类十字轴式万向节是应用极为广泛的连接部件,区别于刚性联轴器只能实现同轴动力传输的局限,它可以在两轴轴线存在夹角、甚至工作过程中夹角动态变化的工况下,持续稳定传递旋转扭矩,不会因为轴系的角度偏移出现卡滞、传动中断的问题。

  从实际应用场景来看,这类部件常见于汽车的转向传动系统、机床的进给传动链路、工业设备的多段轴连接部位,甚至部分小型精密仪器的动力传输结构中,当设备受安装空间限制无法保证动力输出轴与从动轴完全同轴,或是工作过程中轴系会随设备动作产生角度偏移时,万向节就能发挥核心的角度补偿作用,保证动力传输的连续性。

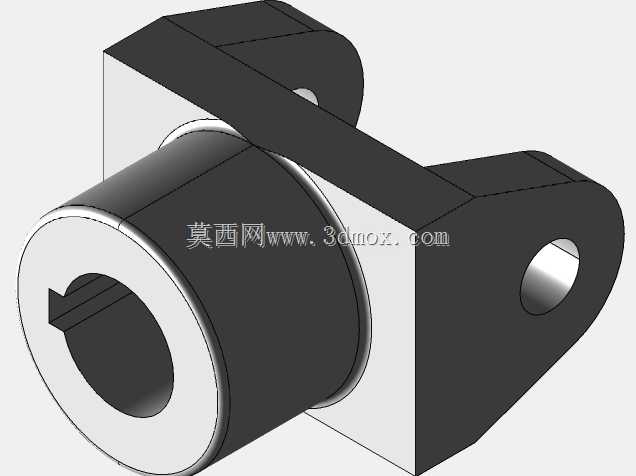

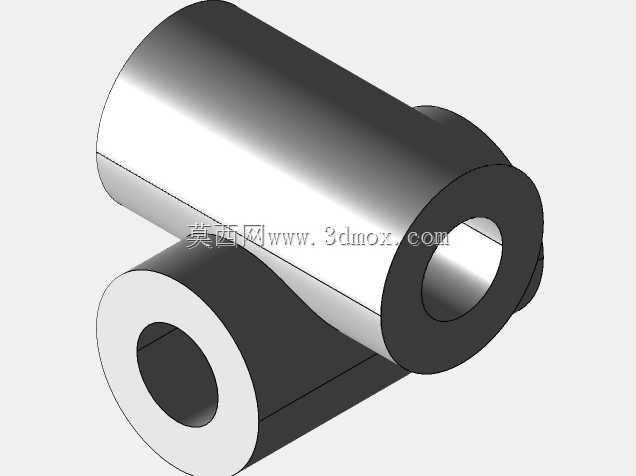

  从功能特性上看,该结构采用十字轴作为核心传动中间体,两端的轴叉分别与主动轴、从动轴配合连接,十字轴的四个轴颈分别嵌入两侧轴叉的安装孔内,配合耐磨衬套实现相对转动,既可以传递额定范围内的扭矩,又能允许两轴在一定角度范围内自由偏转,单节万向节的允许轴间夹角通常在15°到25°区间,能够覆盖绝大多数常规变角度传动的需求。

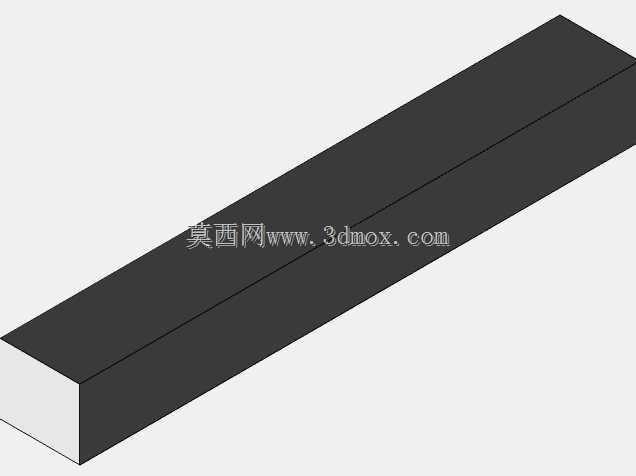

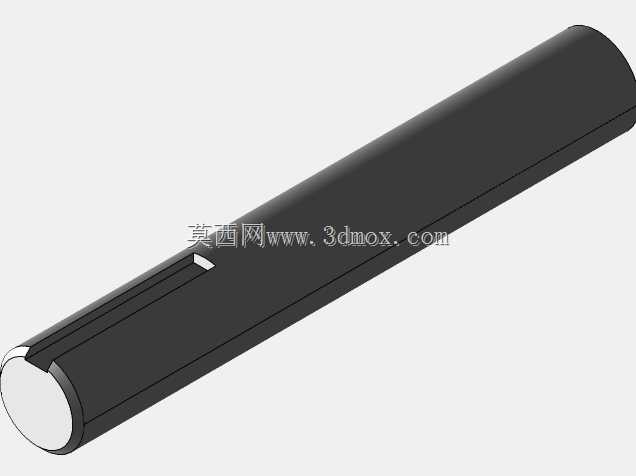

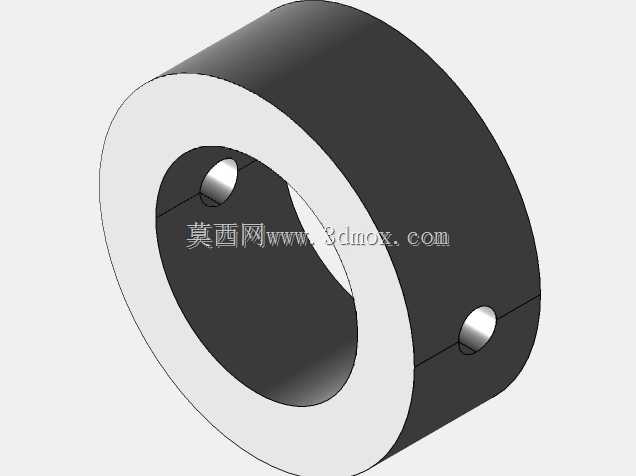

  设计这类结构时,首先要考虑的是十字轴的受力均衡性,四个轴颈的直径、配合公差需要保持一致,避免传动过程中出现偏载导致局部磨损加剧;两侧轴叉的叉口开档尺寸需要与十字轴的安装长度精准匹配,既要保证转动时无卡滞,又要控制配合间隙避免传动过程中出现回程间隙,影响传动精度。轴端的连接部位根据使用场景不同,可以设计成光轴配合键槽、法兰连接或是螺纹锁紧的形式,适配不同的安装需求。

  从安装边界来看,这类万向节的整体径向尺寸受十字轴直径和轴叉厚度限制,选型时需要预留足够的径向安装空间,避免转动过程中与周边结构发生干涉;轴向尺寸则需要根据两轴的间距、最大偏转角度来确定,当轴间夹角达到设计最大值时,轴叉的边缘不能与对侧的轴身发生剐蹭。安装时需要保证十字轴的润滑通道通畅,对于长期运转的工况,要预留注油位置,定期补充润滑脂降低转动副的磨损,延长部件使用寿命。

  建模过程中需要重点关注转动副的配合间隙,十字轴轴颈与轴叉孔的配合公差要符合传动件的设计规范,既要保证转动灵活,又不能间隙过大导致传动冲击;轴身的同轴度、轴叉的对称度都需要在建模时严格控制,避免实际加工装配后出现传动不顺畅、抖动的问题。
