双轴连接传动用线框式联轴器结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:598441
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构
  • 双轴连接传动用线框式联轴器结构

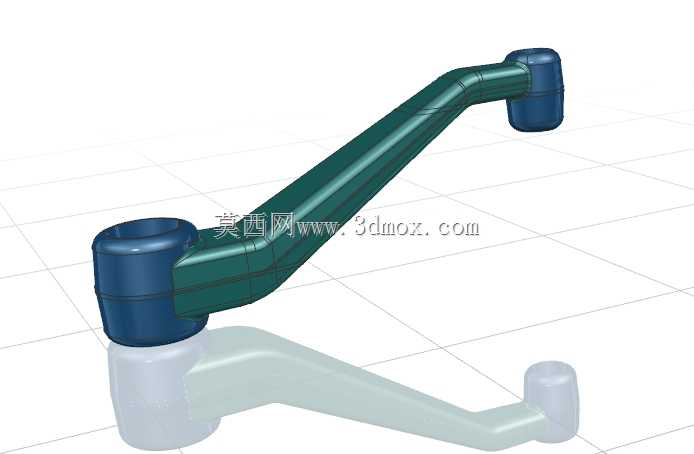

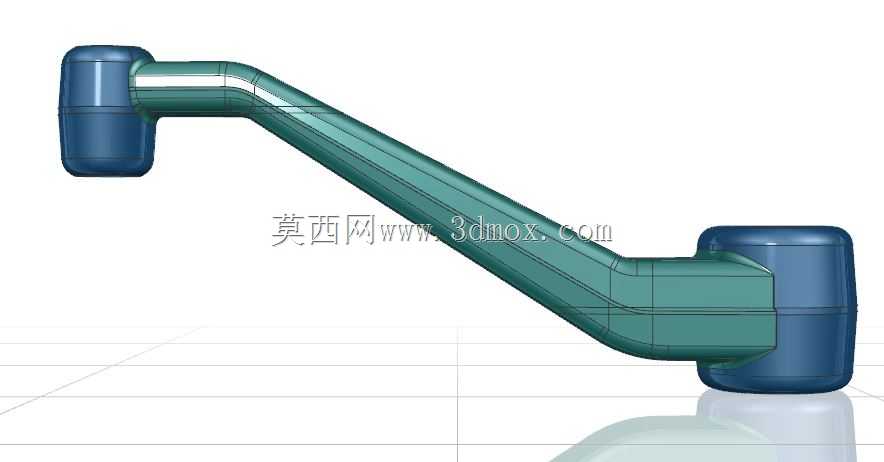

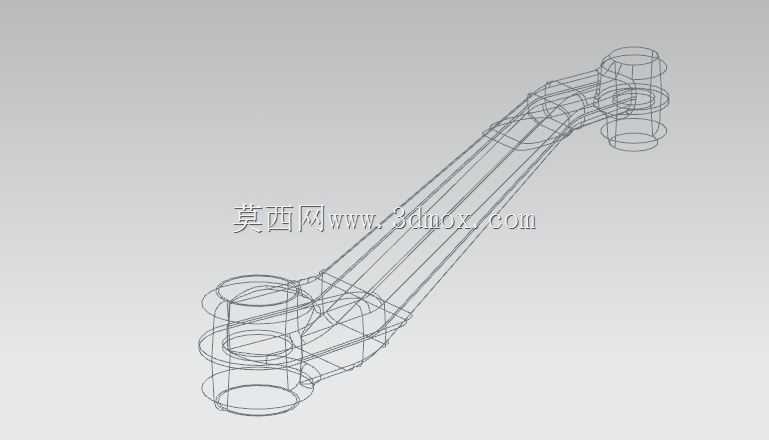

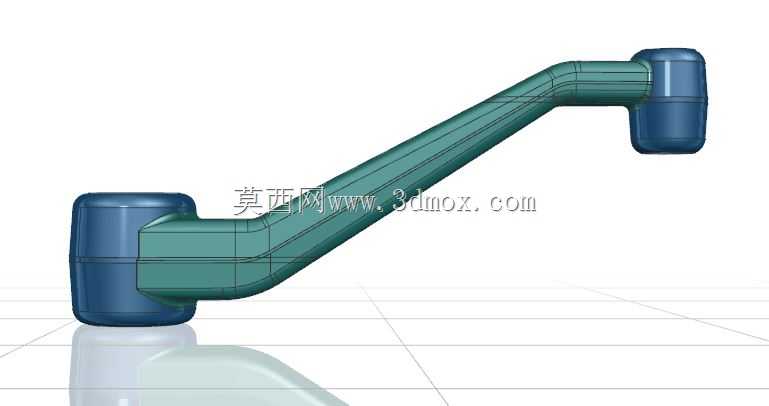

  在各类需要轴系动力传递的工业场景中,这类双端连接的联轴器是动力链路里不可缺少的基础部件,它的核心作用是衔接两根独立布置的轴端,让主动轴的扭矩能够平稳传递到从动侧,同时抵消安装过程中两轴之间不可避免的少量同轴度偏差、轴向窜动与角度偏移,避免轴系因刚性约束产生额外的交变应力,延长轴承、轴体本身以及配套动力部件的使用寿命。从结构设计来看,这款联轴器采用两端带同轴安装孔的弯臂式构型,两端的环形安装位分别对应主动轴与从动轴的轴径尺寸,孔位预留了足够的配合公差区间,既可以满足过渡配合的装配精度要求,也能适配不同工况下的热胀冷缩余量,中间的连接臂采用等强度的流线型结构,在保证整体扭转刚度的前提下,尽可能削减了不必要的结构重量,

  降低轴系高速运转时的额外转动惯量,减少动力启动与变速过程中的冲击载荷。在实际选型应用时,需要重点关注两端安装孔的中心距参数,这个尺寸直接决定了两轴的布置间距边界,安装时要保证两端孔的轴线平行度偏差控制在允许范围内,避免运转过程中出现附加的径向载荷;两端的环形结构可以根据实际装配需求选择键连接、过盈配合或者顶丝固定的方式,适配不同扭矩等级的传递需求,小扭矩工况下可以直接采用顶丝锁紧简化装配流程,大扭矩场景则可以加工键槽来提升连接可靠性。这类结构的联轴器常应用在动力输出端与执行端存在空间错位的传动场景中,比如小型动力设备的动力换向传递、专用机具的动力引出结构、改装设备的轴系衔接位置,相比直筒式的刚性联轴器,

  它的弯臂结构本身可以提供微量的形变余量,能够补偿一定范围内的安装误差,同时相比弹性联轴器,它的整体刚性更好,扭矩传递的滞后性更小,适合对传动精度有一定要求、转速中等的动力传输场景。建模过程中需要重点保证两端安装孔的圆柱度公差,以及两孔轴线的位置度精度,中间连接臂的过渡位置要做圆弧过渡处理,避免应力集中导致的结构断裂,壁厚设计要结合额定传递扭矩做校核,保证在最大冲击载荷下不会出现塑性形变,同时还要兼顾安装时的操作空间,预留出紧固件的操作位置,避免装配时工具无法到达锁紧位置。
