工业弯管出风口离心式鼓风机结构设计

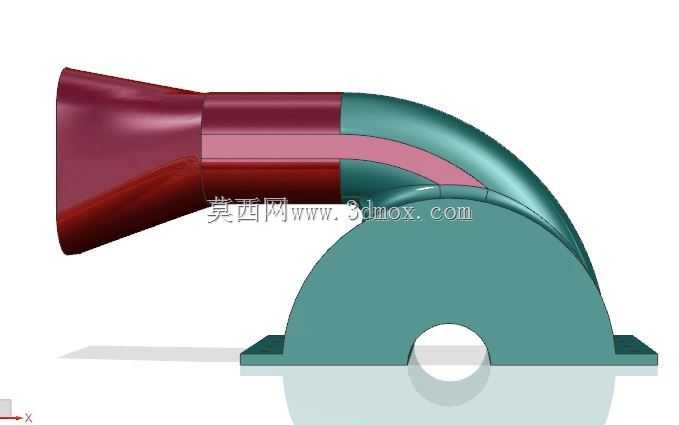

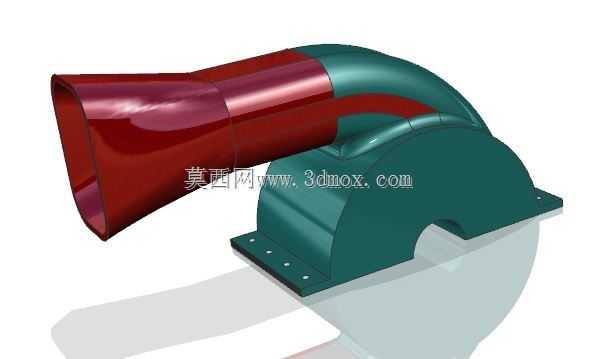

　　这款离心式送风装置的设计，首先围绕现场安装的边界条件展开，底部采用带安装孔的平板式机座，四个固定孔沿机座边缘对称分布，安装时可直接通过螺栓固定在设备机架或混凝土基础上，机座与蜗壳主体采用一体化圆弧过渡，避免应力集中的同时，也减少了整机的振动传递。出风口采用90度弯管搭配扩口式结构，这种设计并非为了造型美观，而是针对车间工位送风、小型设备吹扫、物料气力输送的实际场景做的适配：弯管结构可以直接对接侧向送风管路，无需额外加装弯头配件，减少风阻损耗；扩口段则能将蜗壳甩出的高速气流做初步整流，降低出风口的湍流噪音，同时扩大送风覆盖范围，在距离出风口1米位置，气流扩散直径可达到0.4米左右，满足小范围工位的通风散热需求。

　　从功能实现逻辑来看，该设备采用后向式叶轮的结构思路，叶轮隐藏在蜗壳内部，气流从蜗壳侧面的圆形进风口轴向进入，通过叶轮高速旋转获得动能后，沿蜗壳内壁的流道导向，从弯管出风口径向排出，相比轴流风机，这种结构能提供更高的风压，在管路存在一定阻力的场景下，依然能保证稳定的送风量，适合配套小型除尘设备、焊烟收集装置、物料冷却工位使用。设计时特意将蜗壳的壁厚做了等厚处理，在三维建模过程中，所有曲面都做了曲率连续检查，避免流道内出现凸起或凹陷造成的风阻增大，进风口位置做了卷边处理，既可以提升进风端的结构强度，也能避免锐边划伤安装维护人员。

　　在实际选型适配时，需要注意该设备的安装空间预留：整机从机座底部到弯管顶部的高度约为进风口直径的1.8倍，弯管出风口的朝向可根据安装需求在建模阶段调整旋转角度，无需改动蜗壳主体结构；机座上的安装孔采用长圆孔与圆孔组合的设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度。设备的整体重心落在机座安装面的几何中心范围内，即使在高速运行状态下，也不会出现偏载振动的问题，无需额外加装配重块。针对不同的使用场景，还可以在扩口出风口位置加装防护网或者风量调节挡板，建模时已经预留了对应的安装卡槽，不需要对主体结构做二次修改就能完成配件适配，大幅缩短后续的改型设计周期。
