台式夹紧装配机构DMU运动仿真结构

　　这套台式夹紧装配结构，是面向小件精密加工、试样装夹场景开发的手动夹紧执行机构，日常可直接集成在小型工作台面，承担小尺寸金属件、非金属样件的铣削、打磨、检测工序中的工件固定作业，也可作为传感器标定、小型部件装配的辅助定位工装使用。从结构组成来看，整套机构包含固定钳身、活动钳口、传动丝杠、导向滑轨、夹紧压板几个核心模块，固定钳身作为整个结构的承载基座，底部预留了标准的台面安装孔位，可直接通过T型螺栓固定在常规钳工台或者小型实验台面上，安装边界适配多数现有小型作业台面的孔距规格，不需要额外改造台面结构。活动钳口沿着钳身的集成导轨做直线往复运动，传动丝杠采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为作业过程中的振动出现松脱问题，

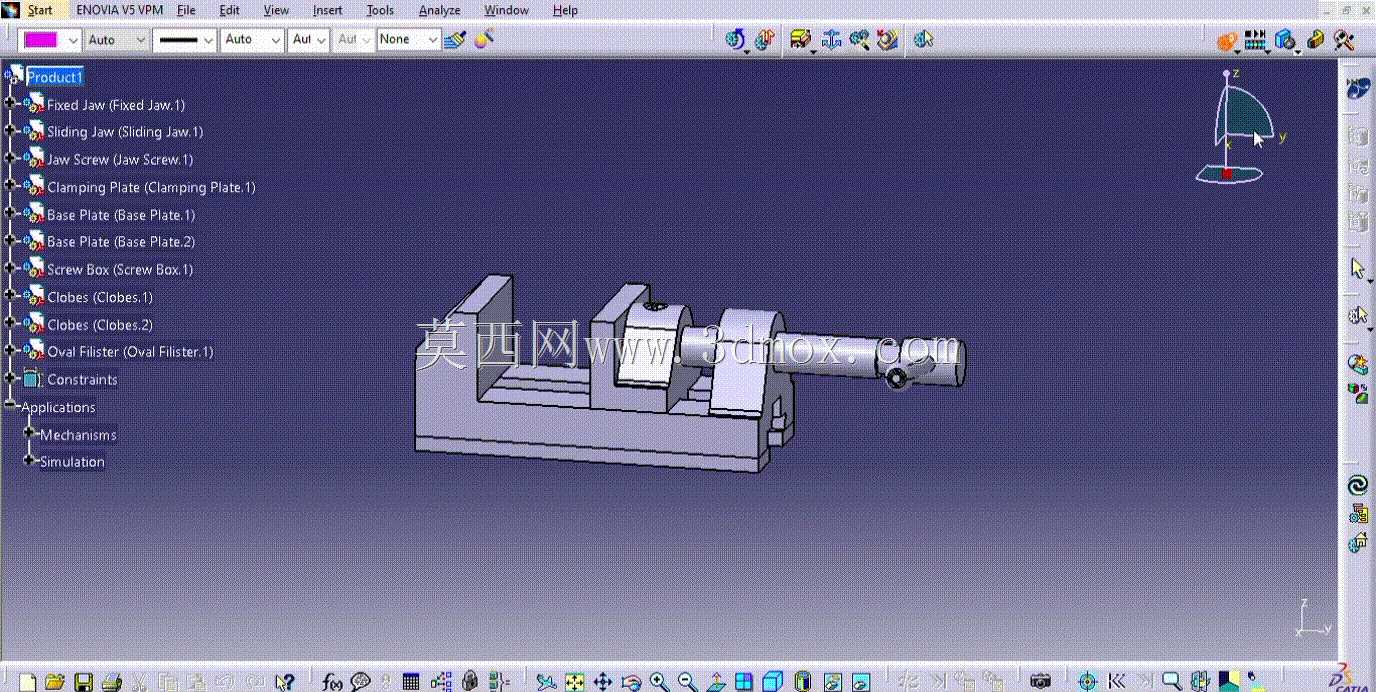

　　钳口接触面做了防滑纹理处理，针对不同材质的工件，还可以更换软质钳口垫片，避免装夹过程中划伤工件表面。设计过程中优先考虑了手动操作的人机工程特性，丝杠末端的操作力臂长度经过匹配计算，普通操作人员单手即可完成工件的夹紧与松脱操作，不需要借助额外的加力杆，同时整个机构的活动部件都做了运动间隙的合理预留，既保证运动过程无卡滞，也不会因为间隙过大导致装夹精度不足。整套机构的DMU运动仿真覆盖了从最大开口到最小夹紧位置的全行程运动，验证了丝杠传动过程中无运动干涉，活动钳口全程的直线度偏差控制在合理范围内，夹紧力可以覆盖常规小件加工的需求，针对不同厚度的工件，不需要额外调整垫块，直接转动丝杠即可完成适配。钳身的整体结构采用一体化铸造的设计思路，

　　壁厚分布经过受力优化，在保证整体刚性的前提下尽可能控制整体重量，方便在不同作业场景之间转移使用，导轨部分和钳身集成加工，不需要额外装配导轨部件，减少了装配累积误差，也降低了后期的维护成本。在实际使用场景中，这套机构除了常规的机加工装夹用途，还可以配合传感器完成小型部件的力学性能测试装夹，或者作为小型装配工位的定位工装使用，整体结构紧凑，占用台面空间小，操作逻辑简单，新操作人员不需要经过长时间培训即可熟练使用。
