带式重力辊道输送设备结构设计

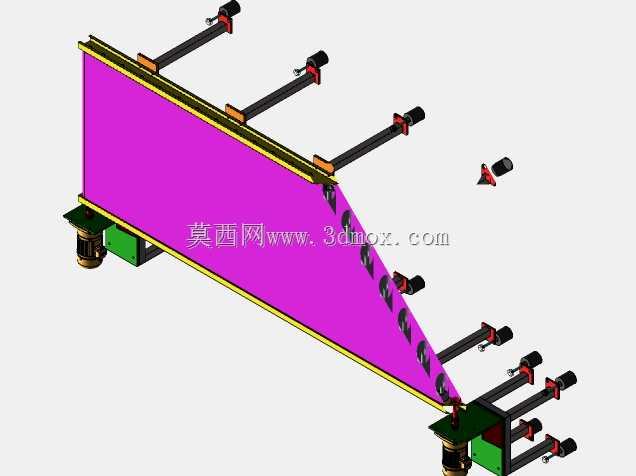

　　这款带式重力辊道输送结构，主要面向轻工包装、电子元器件组装、小型五金件加工车间的工序间物料转运场景，可衔接不同工位的作业节拍，无需额外配置大功率驱动单元即可实现物料沿倾斜方向的自主滑移，适配重量区间在0.5kg到15kg的规整箱体、工装托盘类载具输送。从结构设计逻辑来看，整体采用倾斜式布置方案，主架体采用标准矩形钢管焊接成型，侧边布置的多组可调式侧挡辊可根据输送物料的宽度灵活调整限位间距，避免物料在滑移过程中出现偏斜、卡滞甚至掉落的问题，侧挡辊的安装座预留了长条形调节孔，单组挡辊的位置调整行程可达150mm，可覆盖宽度在200mm到800mm区间的物料输送需求。主输送面采用高耐磨紫色聚氨酯输送带作为承载面，相比传统全辊道面，

　　可避免小型零件、软质包装物料卡入辊缝的问题，输送带下方沿输送方向等距布置支撑托辊，托辊采用密封式深沟球轴承作为转动支撑，运行阻力小，长时间使用无需频繁加注润滑脂。设备的两端分别设置进料衔接段和出料缓冲段，进料端可直接对接上游皮带线、工作台出料口，出料端配置的缓冲挡块可降低物料滑移到末端的冲击速度，避免物料磕碰损伤。安装边界方面，设备整体倾斜角度可通过底部的支撑立柱进行调节，调节范围在5度到15度之间，可根据物料的摩擦系数、单重调整合适的滑移速度，避免速度过快导致物料堆叠，或是角度过小出现物料滞停的问题。架体底部的安装脚座预留了地脚螺栓固定孔，可直接固定在车间硬化地面上，也可配置脚轮实现工位的灵活移动。在细节设计上，

　　侧边的挡辊表面包覆软性橡胶层，接触物料时不会刮花工件表面，架体所有外露的焊接位置都做了打磨倒角处理，避免安装调试过程中出现划伤风险，驱动端仅在进料位置配置小功率辅助驱动单元，用于克服初始静摩擦力，后续输送段完全依靠重力实现物料行进，相比全程驱动的输送线可降低60%以上的能耗，同时结构更简单，后期维护仅需定期检查托辊转动状态、输送带张紧度即可，日常运维成本极低。该结构可直接嵌入现有生产线的布局中，无需对原有工位做大规模改造，适配多品种小批量的生产车间柔性输送需求。
