法兰连接式金属波纹管补偿结构

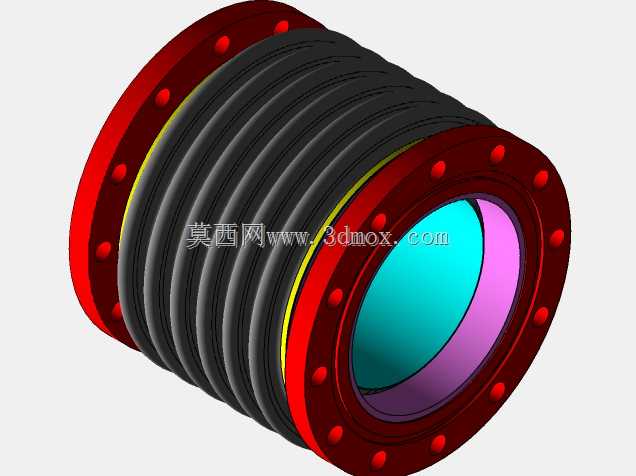

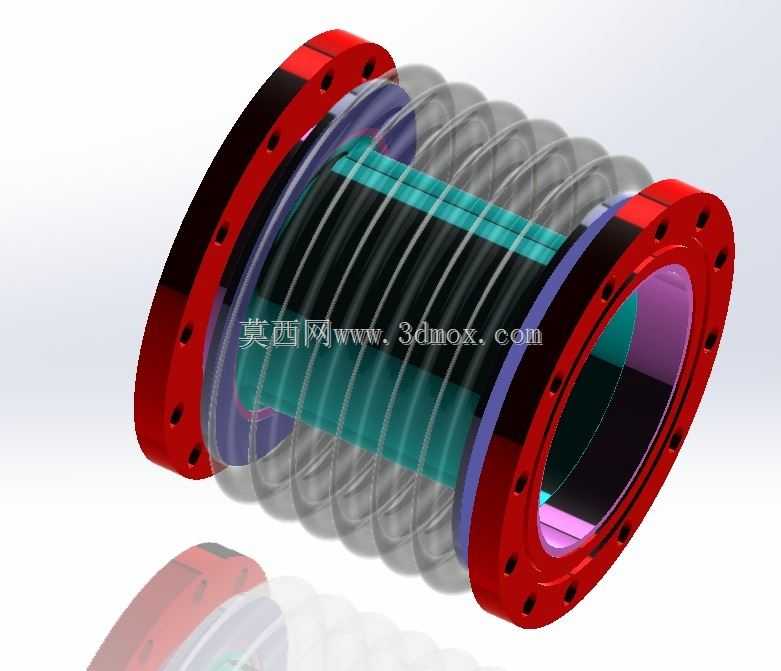

　　这类带法兰连接端的金属波纹管结构，常被应用在工业管路系统、传感器配套组件、真空设备腔体连接、动力装置管路补偿等场景中，核心作用是补偿管路因温度变化产生的热胀冷缩位移、吸收设备运行传递的振动、补偿安装过程中产生的位置偏差，同时保证连接部位的密封性能，避免刚性连接在交变载荷下出现应力集中开裂、密封面泄漏等问题。从结构设计来看，两端采用带螺栓孔的圆形法兰作为安装接口，法兰端面设置了密封定位台阶，安装时可配合密封垫片实现端面静密封，法兰上的通孔均匀分布，适配常规螺栓紧固的安装方式，能匹配同通径的标准法兰接口，安装时无需额外加工转接件，可直接对接现有管路或设备接口。中间的波纹管段采用薄壁多层金属结构设计，波峰波谷的圆弧过渡经过参数优化，

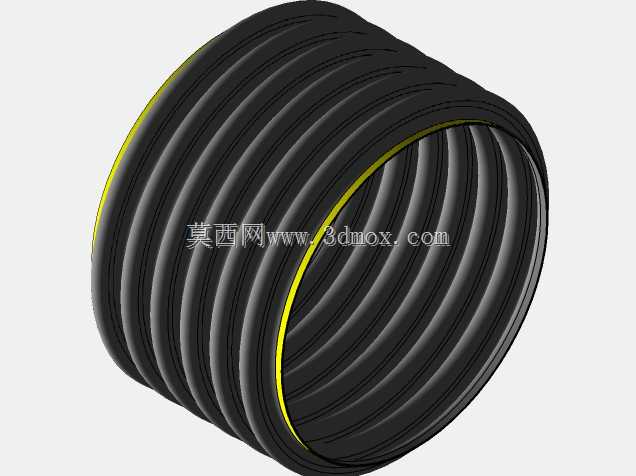

　　既保证了轴向、径向、角向的位移补偿能力，又避免了波峰位置应力集中导致的疲劳失效，波纹管外侧无额外硬质护套，可直观观察波纹管的形变状态，内侧设置的导流筒结构能减少介质直接冲刷波纹管内壁，降低高速介质带来的紊流振动，延长元件使用寿命。设计过程中需要重点把控几个边界参数：首先是两端法兰的安装孔中心距要匹配对接接口的尺寸，法兰端面的平面度需满足密封要求，避免安装后出现密封间隙；其次是波纹管的有效伸缩长度要覆盖管路系统的最大补偿量，预留足够的形变余量，避免拉伸或压缩量超出波纹管的许用位移范围；另外整体结构的同轴度需要严格控制，两端法兰的轴线偏差不能超出允许范围，否则安装后会给波纹管带来附加的偏载应力，大幅降低使用寿命。在实际选型应用时，

　　需要根据管路的工作压力、介质温度、介质腐蚀特性匹配对应的波纹管材质与壁厚，法兰的材质也要和对接管路的材质适配，避免出现电化学腐蚀问题；安装过程中不能强行拉扯波纹管来弥补安装偏差，否则会导致波纹管产生永久形变，失去补偿能力。这类结构相比橡胶补偿器，具备更高的耐温、耐压性能，抗老化能力更强，适合在高温、高压、有腐蚀性介质的工况下长期使用，在化工管路、热力管网、半导体真空设备、精密检测仪器的管路连接中都有广泛应用，其挠性特性还能有效阻断设备振动沿管路传递，降低整个管路系统的振动噪声，提升设备运行的稳定性。
