工业级C型螺旋压紧夹具结构设计

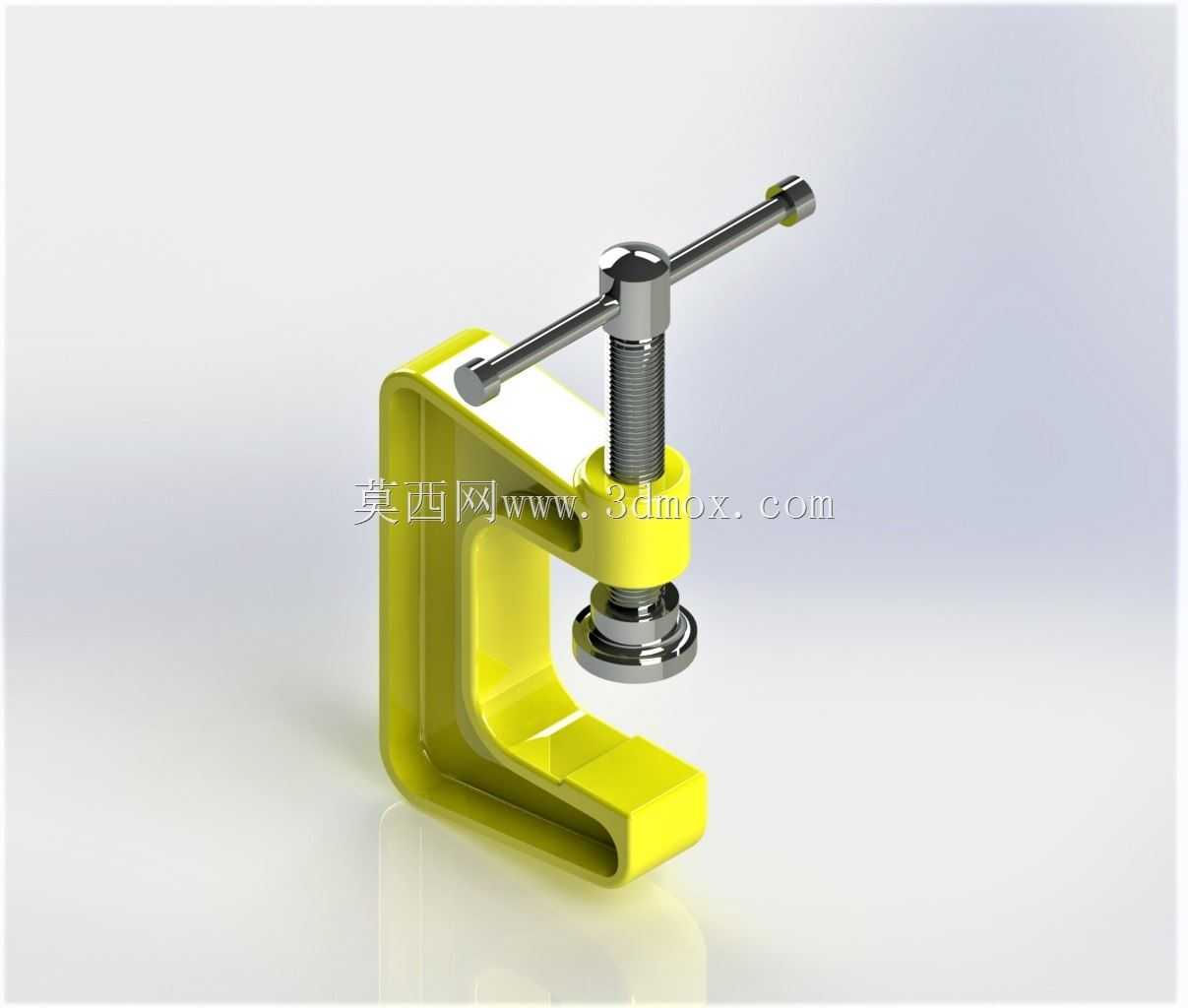

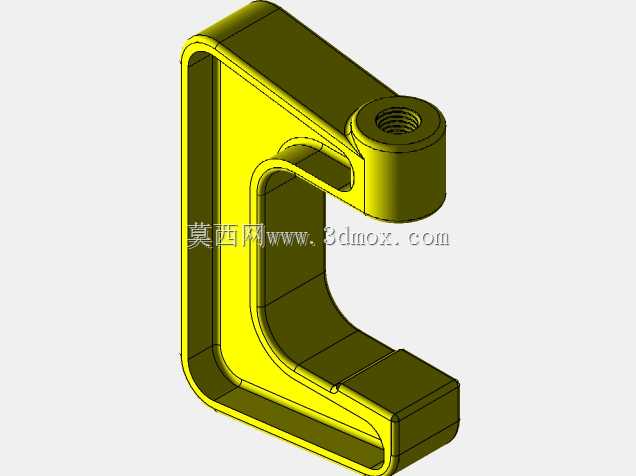

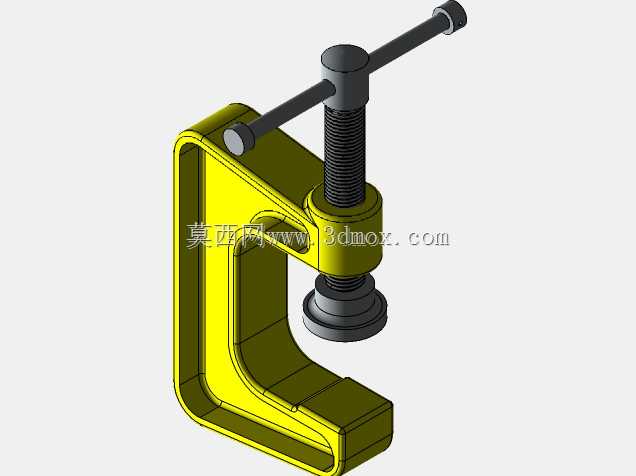

　　这类C型螺旋压紧夹具在机加工、装配、焊接、木工加工等场景中应用十分广泛，属于手动工装里的基础通用部件，日常小批量零件钻孔时的工件固定、钣金件焊接时的拼合定位、装配工序中零部件的压合对位，甚至实验室小型试样的装夹固定，都能见到这类夹具的身影。它的核心功能是通过螺旋传动的机械增力特性，将人手施加在T型杆上的扭矩转化为压头处的垂直压紧力，实现被夹持工件的位置固定，避免加工或装配过程中工件出现位移、翘曲、错位等问题。从结构设计逻辑来看，整体采用C型开口的一体式架体作为承载主体，架体的开口深度决定了可容纳工件的最大进深，架体的开口高度则决定了可夹持工件的厚度范围，设计时架体的受力段做了加厚过渡处理，在压头施加额定压紧力时，

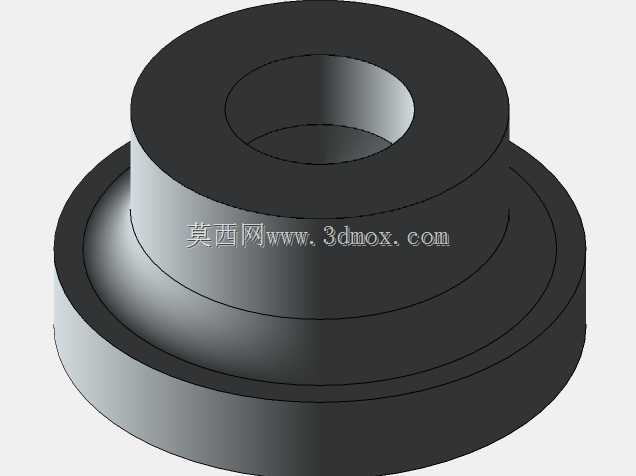

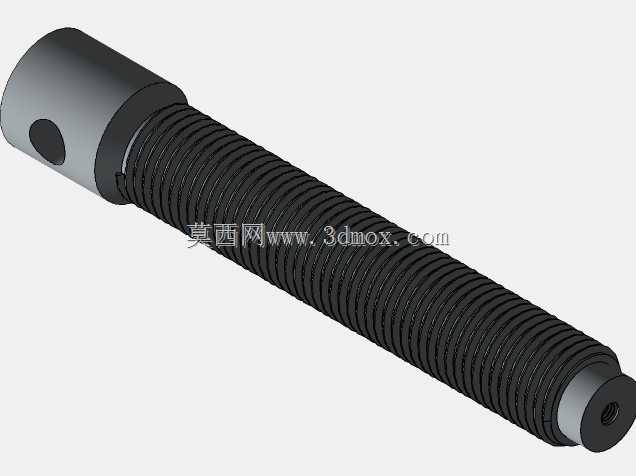

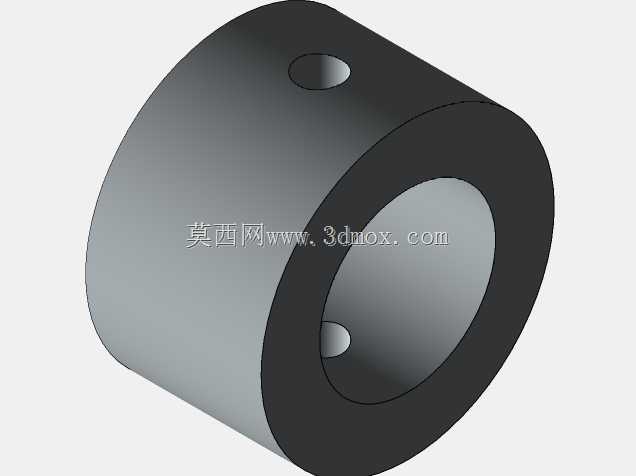

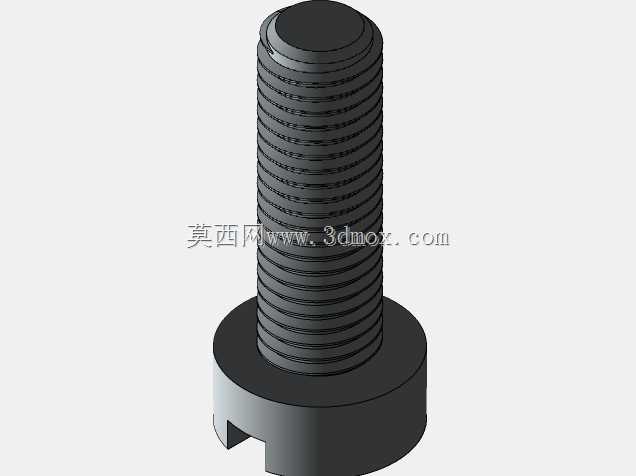

　　架体开口处的变形量控制在工程允许的弹性范围内，避免长期受力出现塑性变形导致夹持精度下降。顶部的螺旋副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动压紧的工况，同时具备一定的自锁特性，压紧后不会因为加工过程中的振动出现松脱，保障装夹可靠性。压头部分采用可转动的平压盘结构，压紧时压盘可以随工件表面自适应微调角度，避免硬接触刮伤工件表面，同时保证压紧力均匀分布在接触面上，不会出现局部应力集中压坏薄壁工件。T型操作杆的长度经过力矩匹配设计，普通人手施加正常握力时，压头处可以产生足够的压紧力满足常规装夹需求，同时不会因为力矩过大导致螺纹副过载滑牙或者架体变形。整个夹具拆分为架体、螺杆、压盘、T型杆、

　　限位销等七个独立部件，各部件之间的配合公差经过合理设定，螺杆与架体上的螺纹孔采用间隙配合，保证螺杆转动顺畅无卡滞，压盘与螺杆端部采用小间隙铰接，既保证压盘可灵活转动，又不会出现过大的旷量影响装夹精度。安装使用时不需要额外的固定基座，直接通过C型开口跨接在工作台面或者辅助垫块上即可完成装夹，适配不同厚度的工作台，使用灵活性远高于固定式压紧机构。针对不同的使用场景，这类夹具的架体可以根据需求调整开口尺寸与整体强度，比如重型焊接场景用的夹具架体会采用更高强度的铸钢材质，加大截面厚度提升承载能力，轻型装配场景则可以采用铝合金材质降低整体重量，方便现场挪动使用。
