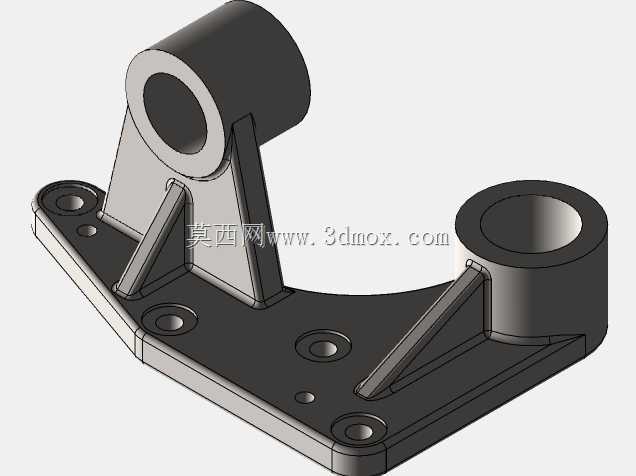

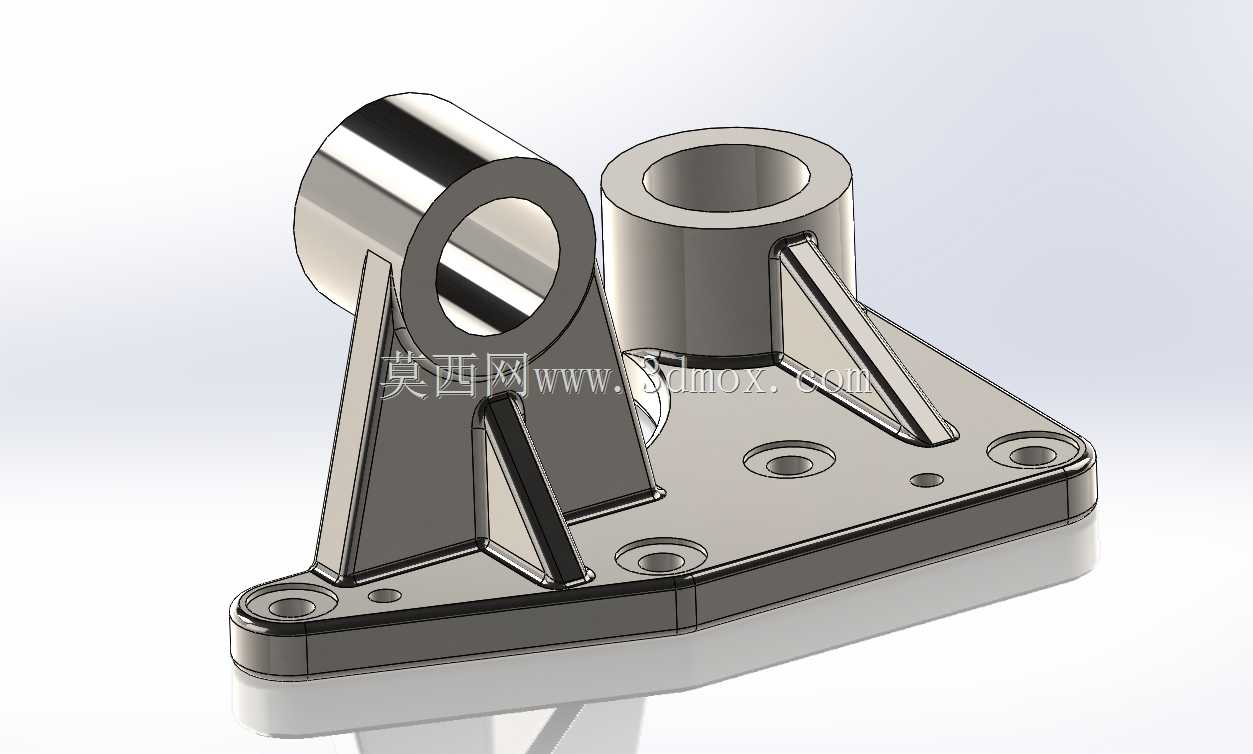

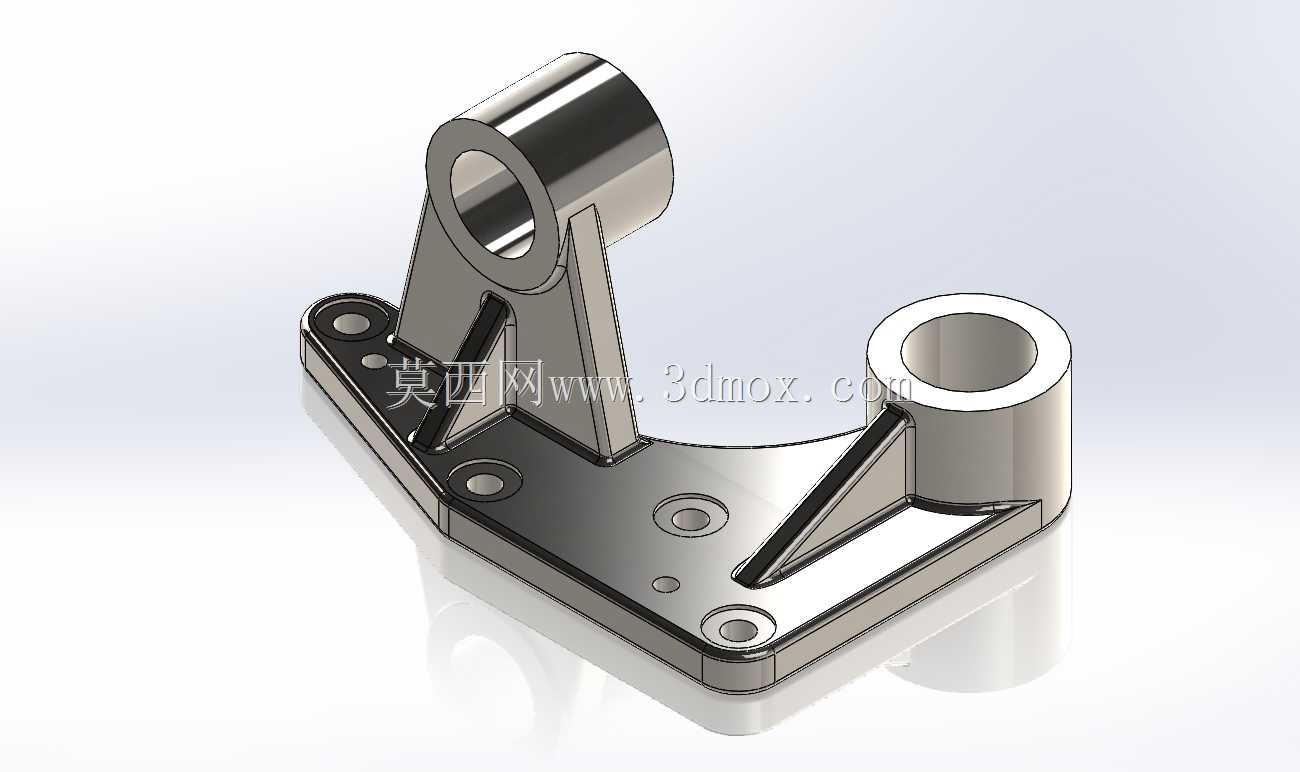

这款杠杆支架主要应用在工业检测场景的传感器安装工位,作为检测机构的核心支撑传力构件使用,常见于自动化生产线的尺寸检测、位置触发、位移反馈单元中,承担杠杆转轴支撑、传感器安装定位、传力路径承载的多重作用。从结构设计来看,底座采用带圆角的异形平板构型,三个沉头安装孔沿底座轮廓分布,可直接通过内六角螺栓固定在设备安装基板上,安装孔的位置公差控制在±0.02mm范围内,能保证支架安装后无偏斜,避免杠杆转动时出现卡滞问题。底座上方设置两个同轴度要求极高的圆筒轴座,较高的轴座用于穿装杠杆转轴,轴孔内壁粗糙度达到Ra1.6,可适配铜套或者微型轴承的压装需求,降低杠杆转动时的摩擦阻力;较低的轴座用于安装检测触发端的接触头或者传感器感应靶标,轴座与底座之间设置三角形加强筋,筋板厚度根据承载需求设定为3mm,既可以避免轴座受侧向力时发生形变,又不会过多增加整体构件重量。
设计过程中优先考虑了传力路径的合理性,杠杆受力时的载荷会通过轴座直接传递到底座安装面,加强筋的布置完全顺着载荷传导方向,没有多余的结构冗余,整体采用等强度设计思路,在保证结构刚度满足10N·m扭矩承载要求的前提下,尽可能去除非承载区域的材料,底座平面上预留的两个浅凹坑是工艺减重孔,不影响整体结构强度。安装边界方面,底座整体安装面的平面度要求控制在0.03mm以内,两个轴座的中心距根据常用杠杆的力臂比例设定,适配1:2到1:5的杠杆传动比需求,支架整体高度控制在常规传感器安装的通用尺寸范围内,不需要额外加装垫块即可适配多数漫反射式、接触式传感器的安装高度要求。实际使用时,杠杆绕高位轴座的转轴转动,低位轴座连接的触发端会随被测工件的位置变化产生位移,将被测件的尺寸或位置变化传递到传感器检测端,支架本身的结构刚性直接影响检测精度,因此设计时对轴座与底座的连接位置做了圆角过渡处理,避免应力集中导致长期使用后出现形变,所有棱边都做了C0.5的倒角处理,既可以去除加工毛刺,也能避免安装时划伤操作人员。
