传感器配套L型安装控制固定支架

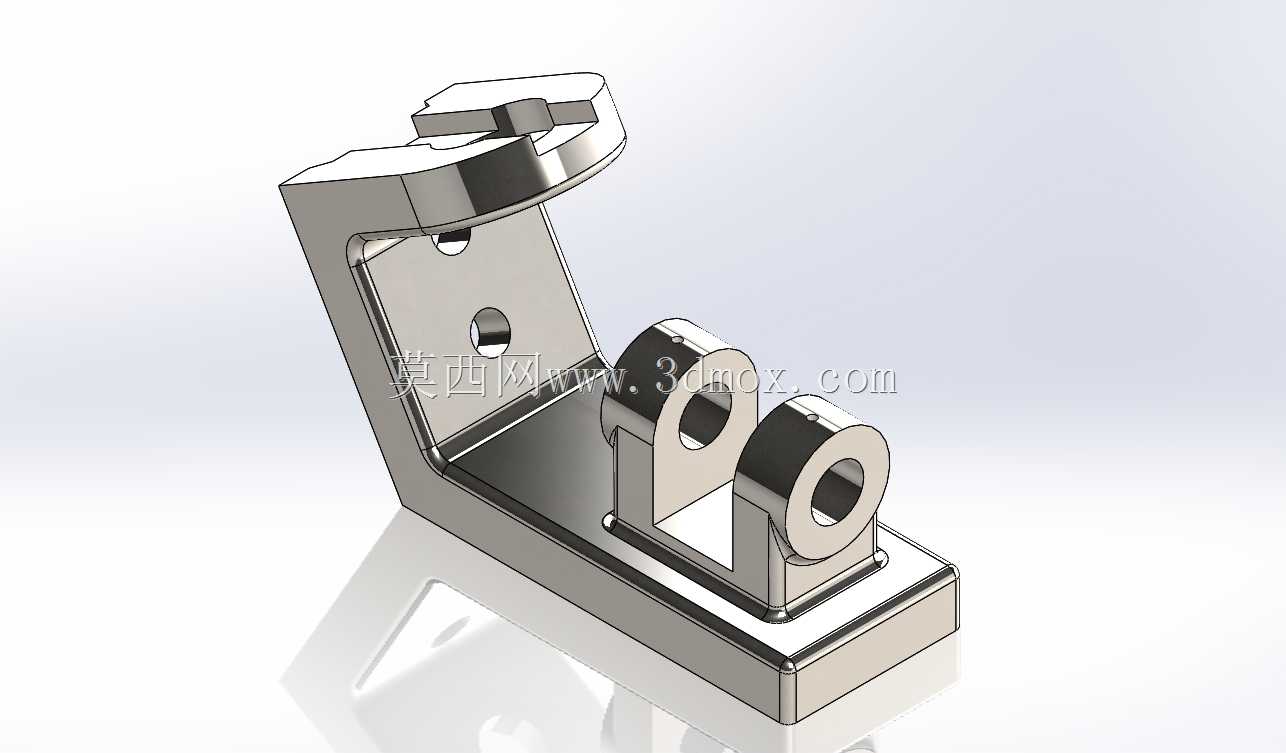

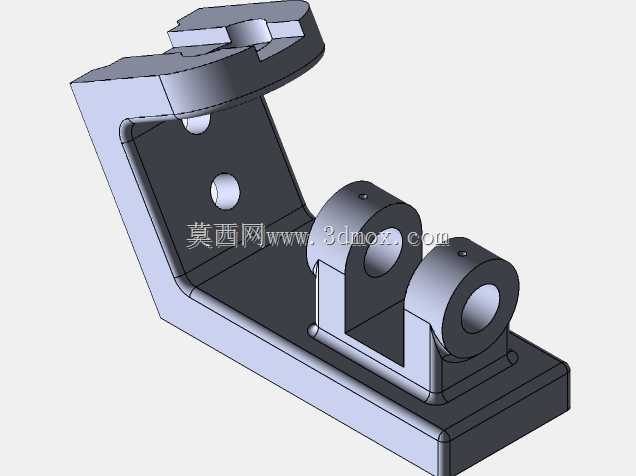

　　这款支架主要面向工业传感检测场景的安装固定需求，常见应用在自动化产线的位置检测工位、设备运行状态监测点位、工装夹具的传感定位模块中，作为传感器与设备主体之间的连接承载结构，承担定位支撑、抗形变缓冲、安装位姿调整的核心作用，避免传感器直接固定在设备本体上带来的振动干扰、位姿偏移、拆装维护不便等问题。从结构设计来看，整体采用L型折弯式主体构型，底部为平整矩形安装基面，基面边缘做了小圆角过渡处理，避免安装时锐边划伤操作人员或配套线缆，基面上预留的沉头安装孔可适配常规内六角螺栓，安装时螺栓头可完全沉入孔内，保证基面与设备安装面完全贴合，不会出现凸起干涉，安装孔的孔位间距按照常规工业安装的通用模数设计，可适配多数型材安装面、

　　设备钣金面的孔位排布，减少现场二次打孔的工作量。竖直支撑臂与底部基面采用一体化折弯成型结构，折弯处设置了加强筋过渡，避免长期受载后折弯位置出现应力开裂或形变，支撑臂上部设置的弧形卡合结构，可适配圆柱类外形的传感器主体，卡合位置预留的微调间隙允许安装时对传感器的检测角度进行小范围调整，调试到位后可通过侧部顶丝锁紧固定。前部延伸出的双铰耳结构是这款支架的核心功能拓展位，铰耳上的同轴通孔可配套销轴，连接传感触发拨片、防护挡板或者联动触发件，当被检测物件经过时，可通过铰耳连接的结构触发行程检测，也可通过铰耳安装传感器的防护外罩，避免加工飞溅的切屑、车间粉尘直接落在传感器检测面上影响检测精度。从安装边界来看，支架整体的外轮廓尺寸紧凑，

　　竖直方向的支撑高度经过测算，刚好让安装后的传感器检测面处于常规工业检测的标准高度区间，不会因为支架过高导致检测距离超差，也不会因为过低被设备上的移动部件刮碰，双铰耳的中心高度与卡合位的传感器中心保持同轴度公差范围内的对齐，保证联动触发时的动作一致性，不会出现卡滞或触发滞后的问题。材质选用常规机械结构常用的碳素钢，表面做镀镍处理，兼顾结构强度与车间环境下的防锈能力，可适应多数常规工业车间的温湿度环境，不会轻易出现锈蚀剥落的问题，整体结构没有冗余的设计，所有特征都服务于安装固定、位姿调整、功能拓展的实际需求，建模时所有安装孔位、折弯圆角、铰耳同轴度都按照实际加工公差要求做了参数化约束，可直接导入装配体中做干涉检查，也可根据实际使用的传感器尺寸快速调整对应参数，适配不同规格的传感安装需求。
