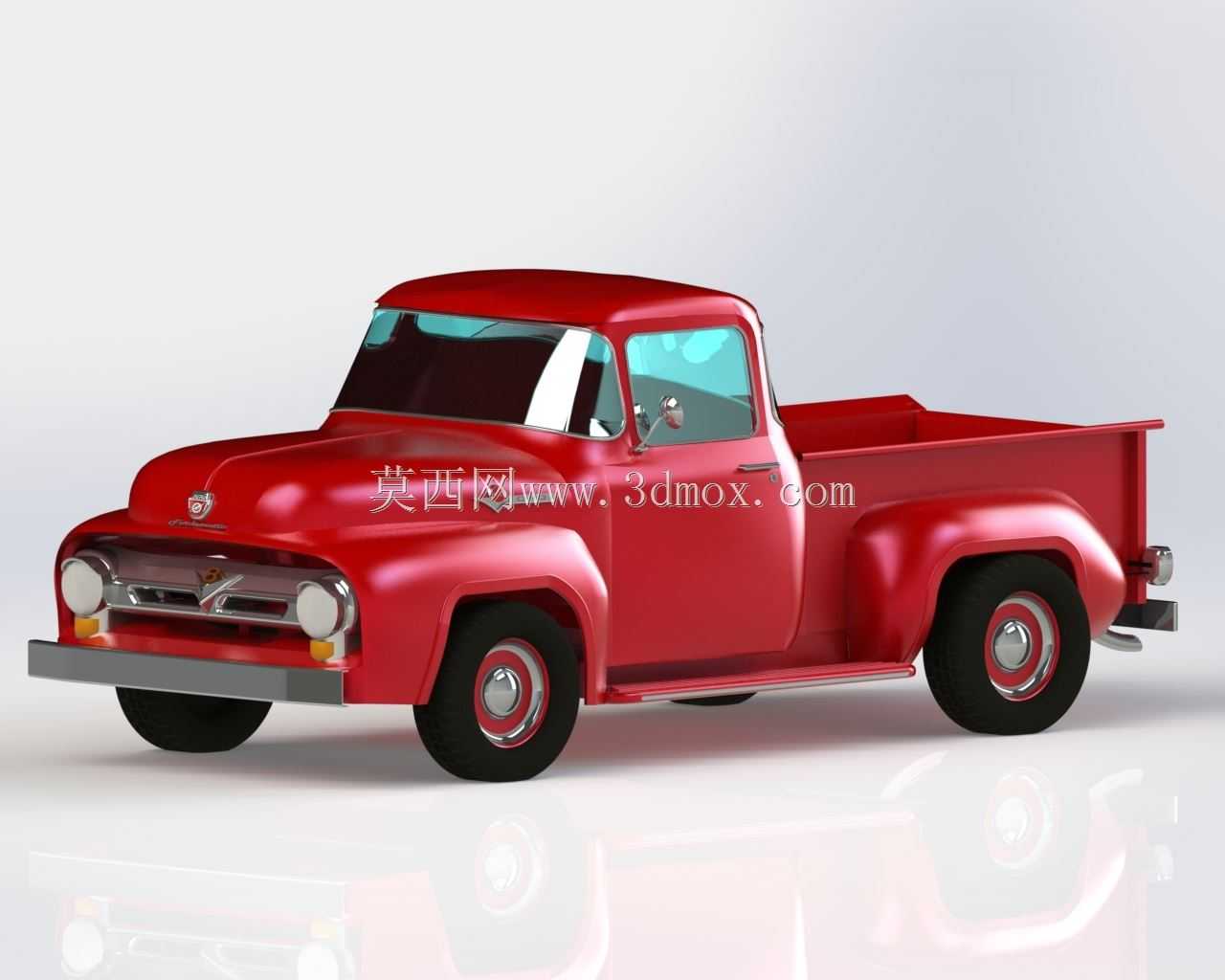

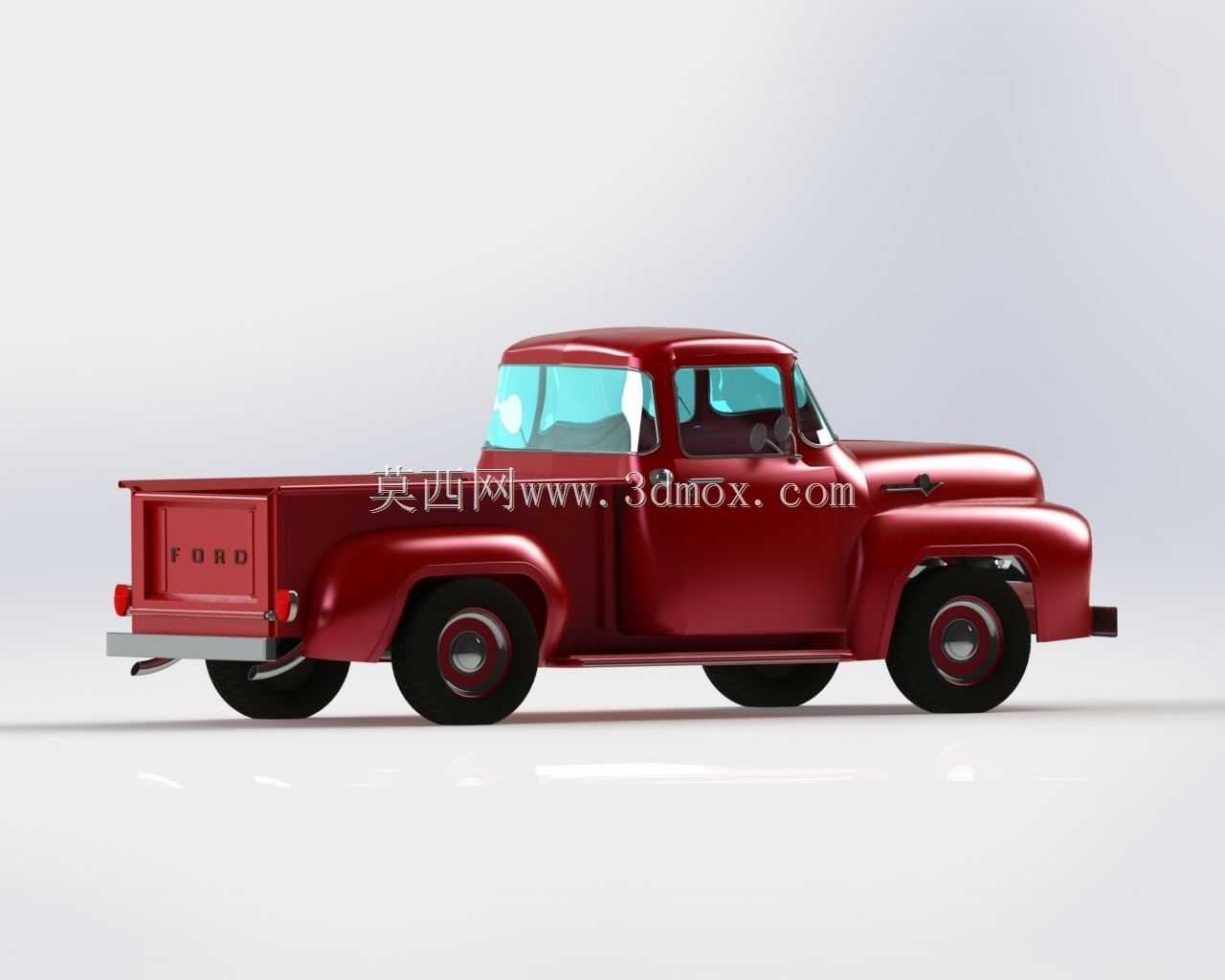

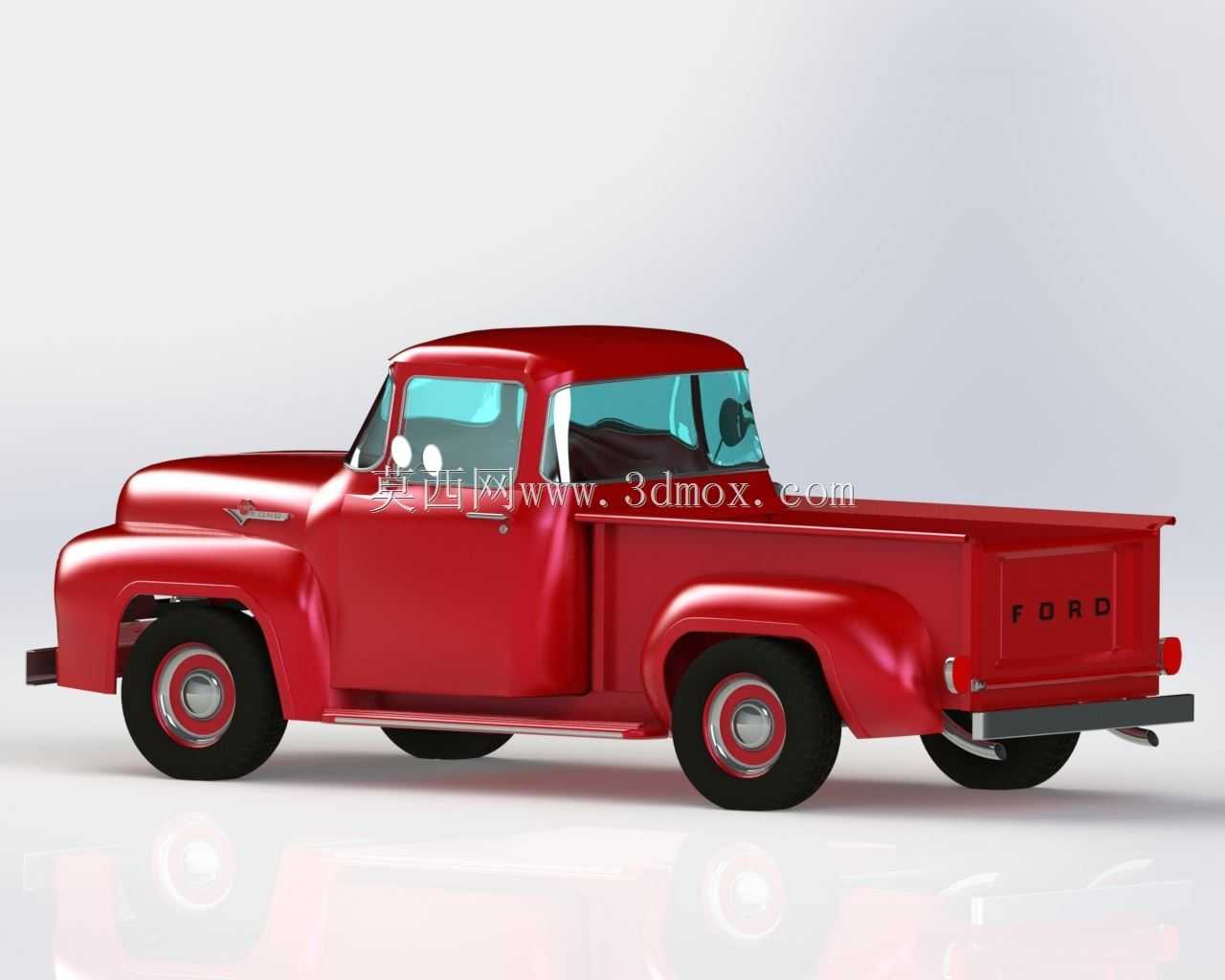

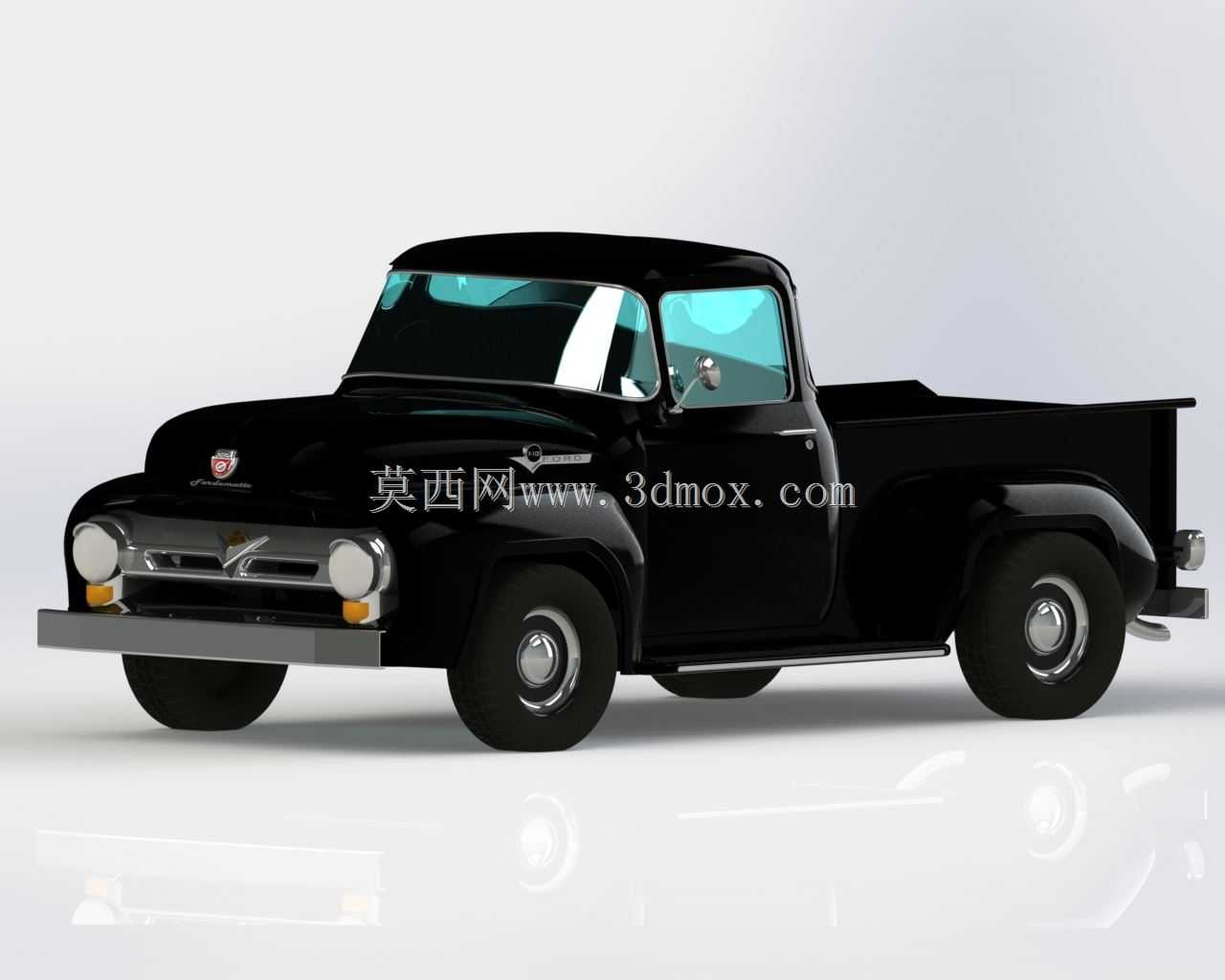

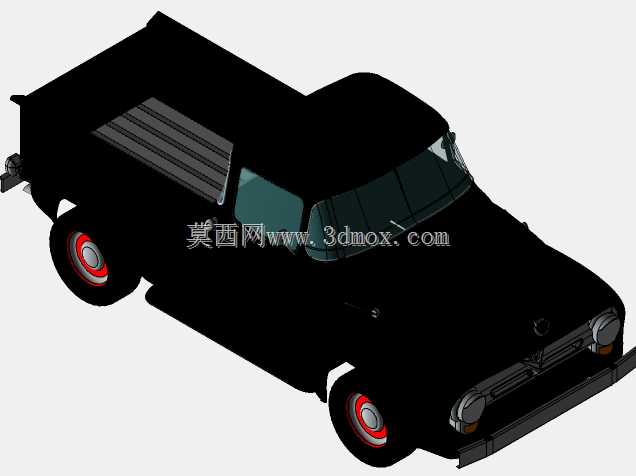

1956款福特F100复古皮卡整车结构建模

　　这款复古皮卡的三维建模工作，核心围绕轻型载货车辆的经典结构还原展开，建模过程中优先梳理了整车的承载逻辑与各系统的装配边界，首先从非承载式车身的梯形车架入手，确定前后轮距、轴距、货厢内尺寸、驾驶室乘坐空间的核心参数边界，确保各部件装配后不存在运动干涉，也符合该年代车型的实际尺寸比例。从实际应用场景来看，这类复古皮卡最初定位是城郊短途货运与农场作业，兼顾日常通勤与轻载运输需求，前悬采用整体式桥加钢板弹簧的承载结构，能够适配非铺装路面的颠簸工况，后驱的动力布局也能在轻载状态下提供足够的牵引力，货厢的栏板高度与底板宽度经过反复核对，匹配当时农户运输农资、小型农具以及日常零散货物的实际使用需求，驾驶室的单排布局也在控制整车长度的前提下，

　　留出了足够的货厢装载长度。建模过程中对外观覆盖件的曲面做了分块处理，引擎盖的冲压棱线、前翼子板的圆弧过渡、车门的冲压筋线都严格参照实车的曲面曲率，前保险杠的金属冲压结构、圆形大灯的安装位、中网格栅的镀铬饰条安装槽都预留了对应的装配间隙，方便后续做渲染或者结构拆解时，能够清晰展示各覆盖件的连接方式。底盘部分的建模没有省略关键的传动结构，从发动机舱的动力输出端，到变速箱、传动轴、后驱动桥的差速器结构，都按照实际的传动路径做了等比例还原，转向系统的拉杆布局、制动管路的走向、钢板弹簧的吊耳安装位置都符合当时的车辆设计逻辑，车轮的轮毂盖造型、轮胎的胎纹深度也做了细节还原，确保整车模型在做结构展示时，能够清晰呈现老式皮卡的机械结构特点。

　　针对驾驶室内部，建模时预留了仪表台的安装位、座椅的固定孔位、方向盘的转向柱穿过防火墙的密封位，车门的铰链安装位置、玻璃升降的导轨空间也都做了对应预留，不会出现装配后部件冲突的问题。这类经典车型的建模，除了用于车辆结构的教学展示外，也可以作为复古车型改装的结构参考，在做定制化改装时，可以直接在模型上调整悬架高度、更换轮毂尺寸、修改货厢结构，提前验证改装方案的装配可行性，避免实际改装时出现尺寸不匹配的问题。建模全程按照实车的装配层级做了部件分组，从车架总成到覆盖件总成、底盘传动总成、驾驶室内饰总成都做了独立的层级划分，方便后续根据需求单独调取某个部件做结构优化或者工程出图，所有部件的安装孔位、连接面都做了贴合处理，不存在面重叠或者间隙过大的问题，能够直接用于结构演示、3D打印实体模型或者渲染制作展示素材。
