带侧装阀座接口的金属管路结构

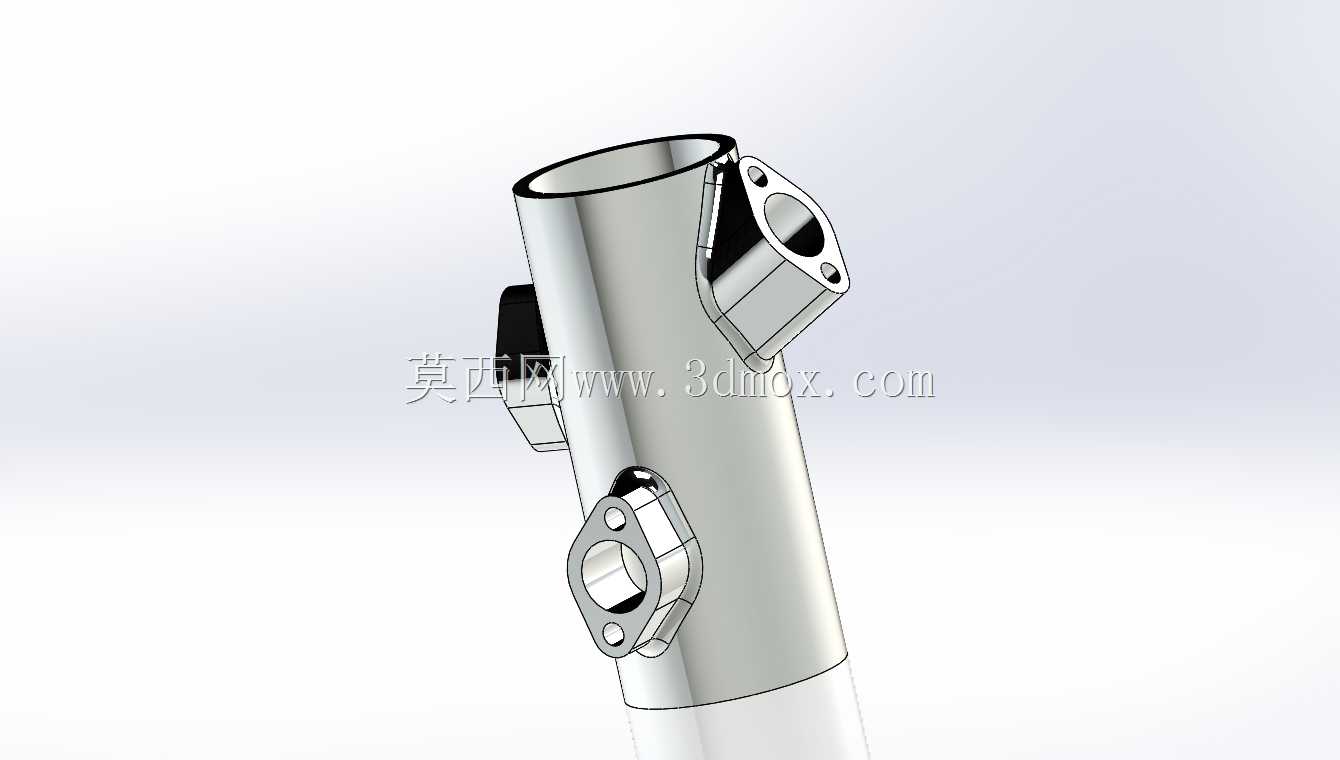

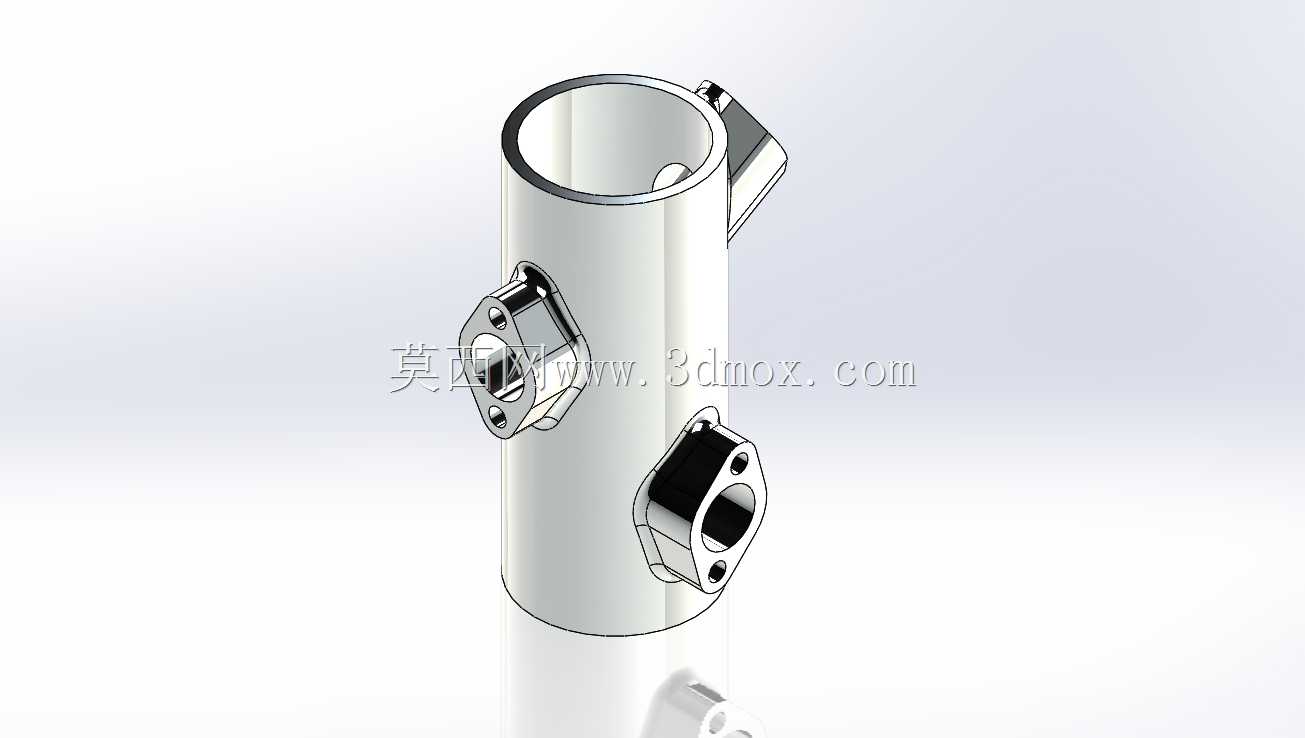

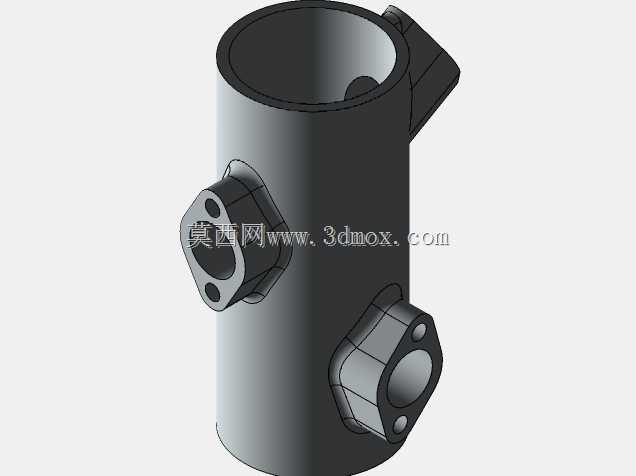

　　这类带侧装阀件接口的管路结构，多应用在中小通径的流体输送回路中，常见于液压站周边配管、小型工艺流体支管、设备内部气路连通段，区别于标准等径直管，它在主管侧壁集成了两处带安装法兰的阀件连接位，不需要额外在现场焊接支管台，能减少现场配管的焊接工作量，也降低了焊口位置的泄漏风险。从结构设计逻辑来看，主管采用等径薄壁圆管结构，侧壁的两个接口并非对称布置，而是沿轴向错开一定距离、周向呈90度分布，这种排布方式能避免两个侧装阀件安装后出现操作空间干涉，不管是装手动截止阀、小型电磁阀还是传感器取压接头，都能预留出足够的扳手操作空间和接线空间。接口位置的法兰采用带螺栓过孔的凸台结构，凸台和主管外壁之间做了圆弧过渡处理，没有尖锐的应力集中棱角，

　　在管路承受内压或者轻微振动时，过渡位置不会因为应力突变出现开裂问题，法兰的密封面为平面结构，适配常规的平垫片密封，不需要加工复杂的密封槽，降低了加工难度。建模过程中采用了参照平面定位侧接口的位置，先绘制主管的基础拉伸特征，再以过主管轴线的两个正交基准面作为定位参照，分别绘制两个侧接口的草图轮廓，通过凸台拉伸生成接口基体，后续再添加螺栓孔、安装边的倒角、内外壁的圆角等细节，所有特征的草图都保留了完整的几何约束，后续如果需要调整主管通径、侧接口的通径或者轴向位置，只需要修改对应草图的尺寸参数就能完成整体更新，不需要重建特征。安装边界方面，主管的两个端面为平口结构，可适配焊接、卡套或者法兰对接的连接方式，侧接口的法兰螺栓孔为通孔设计，

　　安装时不需要在主管上额外打孔，阀件通过螺栓直接固定在侧凸台上，密封垫片夹在阀件和凸台端面之间即可完成密封，整个管路组件的最大外轮廓不超过侧法兰的外边缘，安装时相邻管路的净距只要满足侧装阀件的宽度要求即可，不需要额外预留过多的安装空间。这类集成式管路相比现场拼接的管路组件，整体一致性更好，内壁的流道在接口位置做了顺滑过渡，不会出现现场焊接时的焊瘤凸起阻挡流道的问题，能降低流体在分支位置的阻力损失，减少紊流产生的振动和噪音，适合用在对管路清洁度、流阻稳定性有一定要求的设备内部管路系统中。
