模块化金属板输送设备三维设计

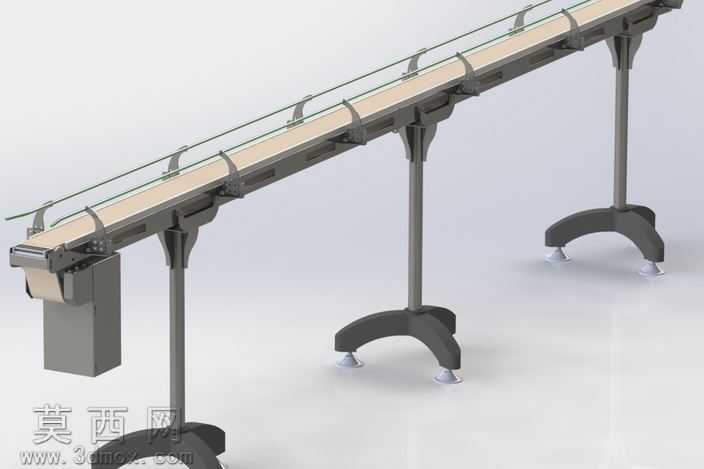

本模型为模块化金属板输送机，采用三维参数化建模完成整体结构设计，建模过程中对各功能部件做了独立的模块化拆分，方便后续根据实际生产场景调整输送长度、支腿高度等参数，适配不同车间的布局需求。模型渲染阶段采用了写实的材质表现，输送皮带设置为浅米色哑光材质，还原工业皮带的真实质感；机身框架与支腿采用金属灰磨砂金属材质，搭配底部可调脚杯的亮面金属与防滑橡胶材质，不同材质的光影区分清晰，能够直观呈现设备的真实外观效果。结构设计上，设备采用倾斜式输送布局，驱动端设置在低位进料侧，内置驱动电机与传动辊组，通过电机带动辊轴转动实现皮带的循环运转，完成金属板件从低位到高位的平稳输送；机身两侧设置透明防护挡板，避免输送过程中板件偏移滑落，提升设备运行的安全性；支腿采用弧形宽底座设计，搭配可调节高度的脚杯，既能够保证设备放置的稳定性，也可根据现场地面平整度调整支腿高度，保证输送面的水平度符合输送要求。设计思路围绕模块化、易组装、易维护展开，各段输送机身采用标准化接口设计，可根据输送距离需求增减机身段数，无需重新设计整体结构；驱动模块、张紧模块、支腿模块均为独立可拆分部件，后期维护时可单独拆卸更换故障部件，降低设备的维护成本与停机时间。模型完整还原了设备的装配关系，各部件之间无干涉问题，可直接用于方案展示、结构参考以及后续的工程图导出，为金属板件加工生产线的输送环节设计提供可靠的三维参考，帮助设计人员快速完成输送线的方案搭建与调整，缩短整体项目的设计周期。
