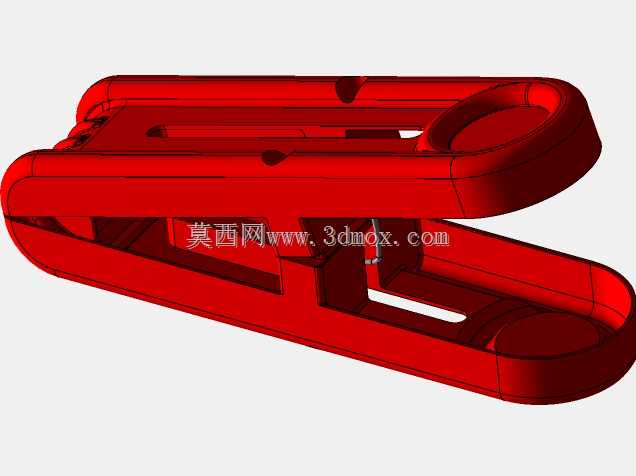

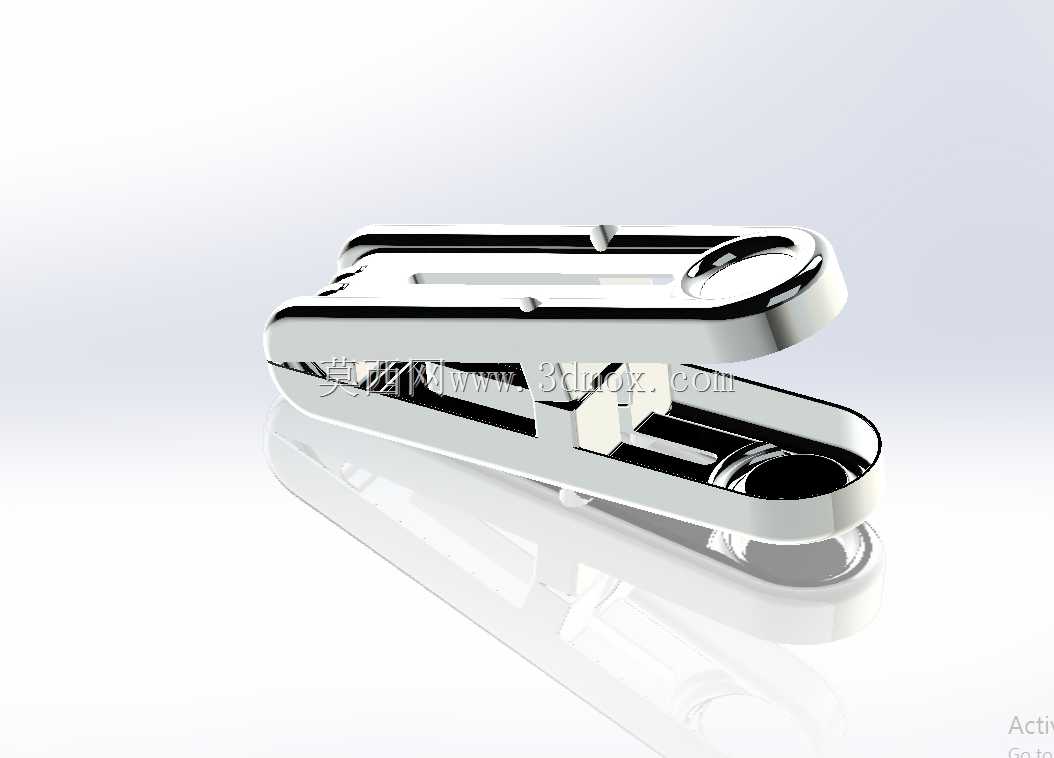

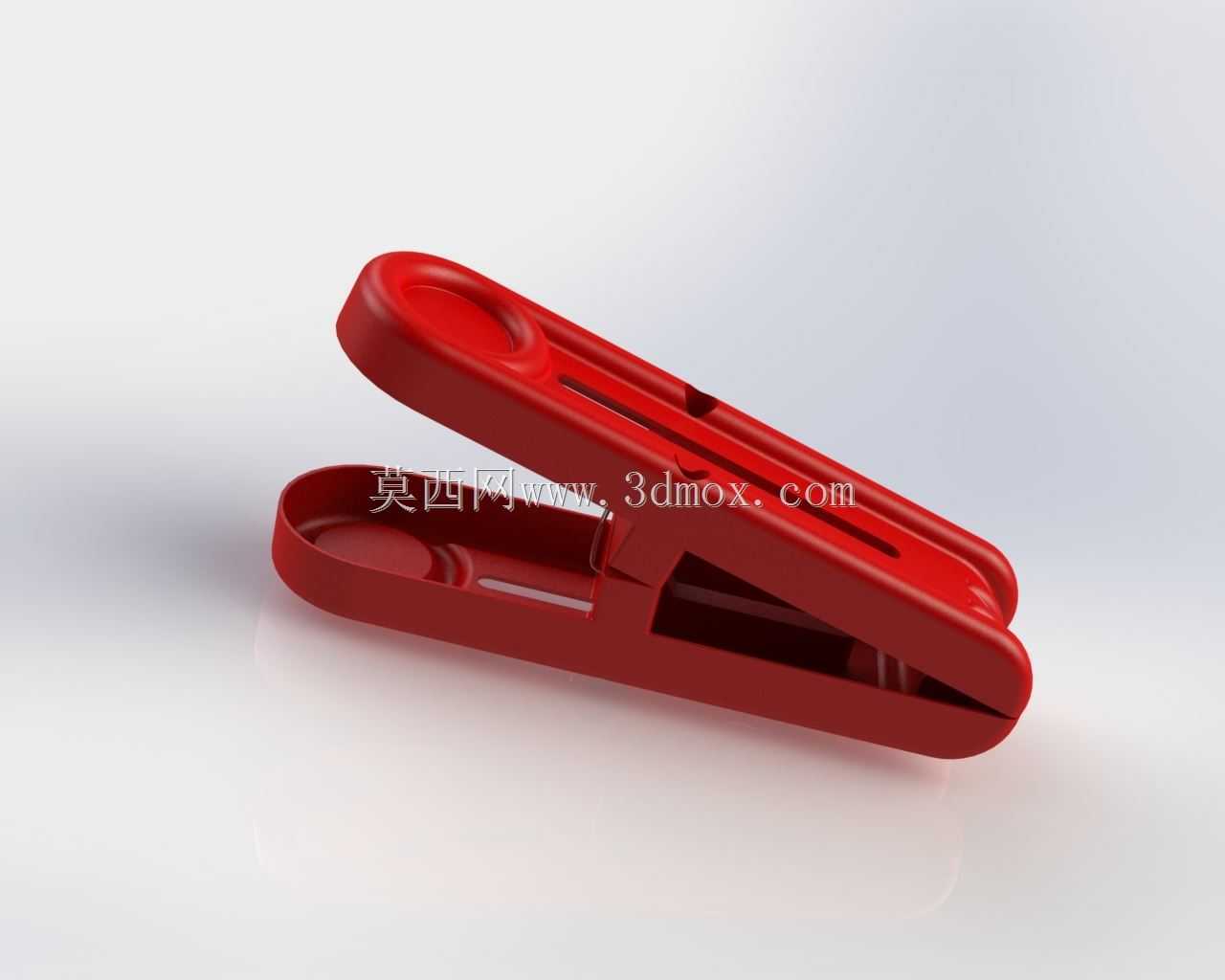

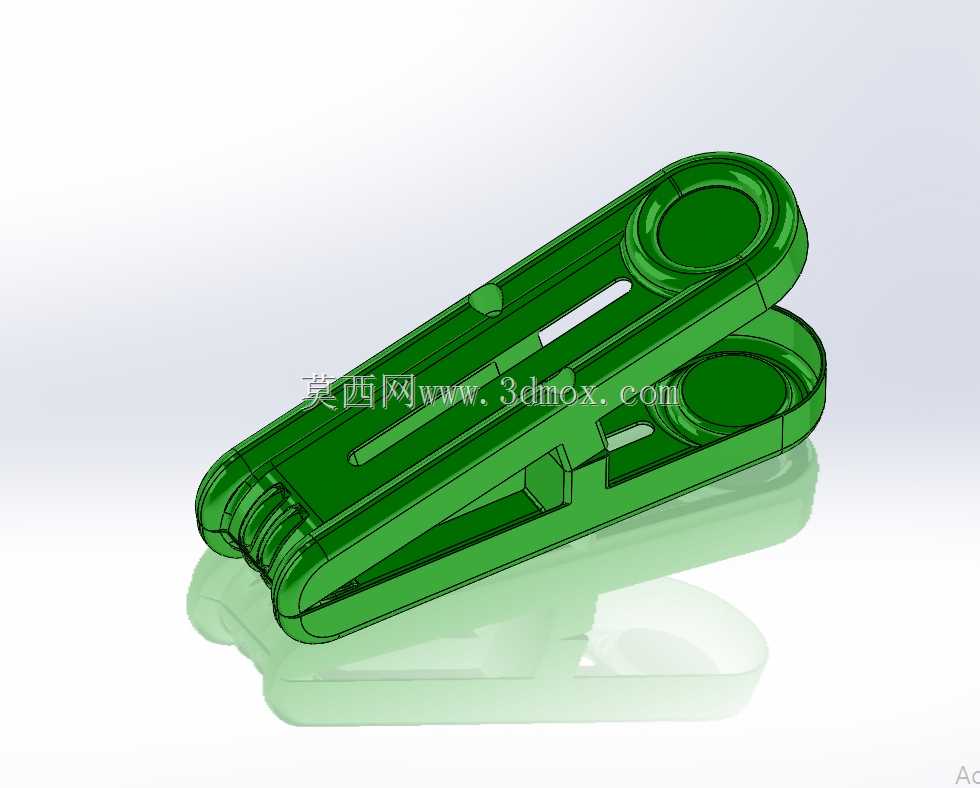

家用塑料晾衣夹结构设计三维数模

　　日常晾晒场景中，布夹子是家家户户必备的小五金件，别看结构简单，实际设计中要兼顾夹持力、开合手感、耐候性与注塑成型工艺性，很多新手建模时容易忽略细节，做出来的结构要么开合卡滞，要么夹持力不足容易被风吹落，要么注塑脱模困难没法量产。这款塑料布夹采用一体铰接加内置扭簧的经典结构，整体外形做了圆弧过渡处理，没有尖锐棱角，日常拿取使用不会划伤手部，夹体尾部做了内凹的指压位，按压开合时手指贴合度好，施力更轻松，哪怕长时间批量夹取衣物也不会硌手。从功能设计来看，夹头咬合面做了细密的横向防滑齿，夹持布料时能增加接触面摩擦力，哪怕是光滑的丝绸面料或者较厚的牛仔布料，都能牢牢咬住不滑脱，遇到大风天气也不会让衣物从晾衣绳上吹落。

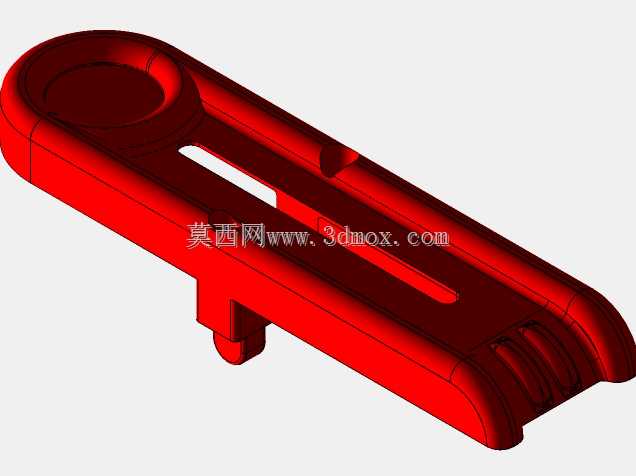

　　铰接位置采用了塑料本体的转轴配合结构，没有额外的金属销轴，减少了装配零件数量，降低量产时的装配成本，同时转轴位置做了0.2mm的间隙配合设计，开合时转动顺畅，长期使用也不会出现磨损松垮的问题。内置的扭簧安装槽做了定位挡边设计，扭簧装入后不会出现移位、脱出的问题，扭簧的扭力经过匹配计算，开合角度在30度时就能提供足够的夹持力，完全张开到最大角度时也不会超过塑料件的弯曲疲劳极限，长期反复开合不会出现断裂。尺寸设计上，整体长度控制在80mm左右，宽度15mm，夹头张开最大间隙20mm，既能满足薄款丝巾、袜子的夹持需求，也能夹住折叠后的厚毛巾、牛仔裤裤脚，适配绝大多数家庭日常晾晒的布料厚度。注塑工艺层面，整个夹体采用对称式分模设计，

　　壁厚均匀控制在2mm，没有过厚的胶位避免出现缩痕，加强筋的厚度做了1.2mm的渐变处理，既保证了夹体的结构强度，按压时不会出现过度形变断裂，也能避免注塑时出现困气、缺胶的问题。表面没有多余的装饰结构，整体流线型设计除了提升握持手感，也能减少晾晒时的风阻，降低被强风吹落的概率，同时光滑的表面不容易积灰，日常清洁也很方便，沾水后快干不易滋生霉菌。这类小零件的建模练习，重点是要把实际使用的细节和工艺要求融入进去，不能只做外形的曲面建模，要考虑铰接的配合间隙、弹簧的安装空间、注塑的拔模角度、咬合面的防滑结构这些实际生产使用的细节，才能做出可落地的结构设计，而不是只能看外观的空壳模型。
