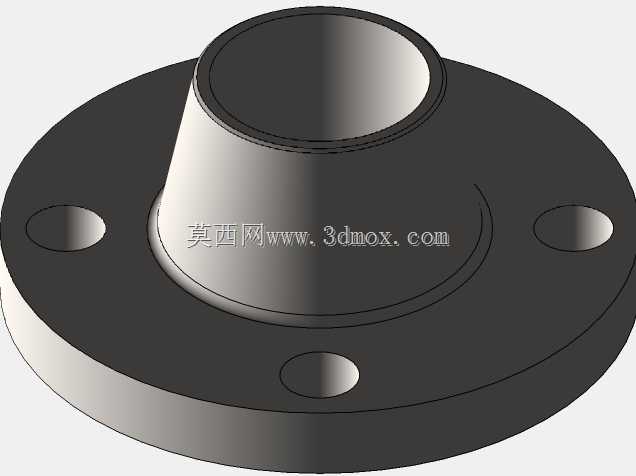

50NB150级带颈对焊凸面法兰结构

　　在石油化工、市政给排水、工业流体输送的管线系统中，带颈对焊凸面法兰是中低压工况下实现管线刚性连接的核心承压部件，这款公称通径50、压力等级150级的WNRF法兰，完全遵循ASME B16.5的钻孔规范设计，适配公称压力2.0MPa级的管线对接场景，可用于输送水、蒸汽、油品、常规腐蚀性化工介质的碳钢或不锈钢管线连接。从结构设计逻辑来看，带颈结构的存在是为了优化法兰盘与管线对接处的应力分布，相比平焊法兰，锥颈段的圆滑过渡能够将管线运行中的振动、管线热胀冷缩产生的附加应力均匀传导至法兰盘整体，避免焊缝区域出现应力集中导致的密封失效或结构开裂，锥颈的壁厚沿轴向向法兰盘方向逐渐增厚，完全匹配对接钢管的壁厚公差，现场焊接时能够实现焊缝全熔透，

　　焊接接头的强度可达到与管线本体等强的水平。法兰密封面采用凸面结构，也就是行业内常说的RF面，密封面凸起的环形平面加工有标准水线，安装时搭配缠绕式垫片或非金属平垫片，依靠螺栓预紧力压平垫片填充密封面微观间隙，即可实现可靠的静密封，150磅级的螺栓孔数量、孔径与孔中心距完全符合美标法兰的尺寸规范，现场安装时无需二次扩孔或调整孔位，可直接与同压力等级、同通径的阀门、设备接口、管线法兰实现互换对接。从安装边界来看，法兰盘的外径尺寸、厚度经过严格校核，在满足螺栓安装操作空间的前提下，尽可能控制法兰整体重量，降低管线系统的附加载荷，法兰背面与螺栓头接触的平面做了平整加工，避免螺栓拧紧时出现偏载导致螺栓受力不均；

　　法兰颈的内径与对接50NB钢管的内径保持一致，焊接后不会出现通径缩颈的问题，能够减少管线内部的介质流动阻力，避免介质在接口处形成湍流造成的冲蚀或压降损耗。在实际工程应用中，这类法兰常被用在泵出入口、换热器管程进出口、调节阀组的管线连接位置，这些位置往往存在一定的管线振动或温度波动，带颈对焊的结构形式能够承受更高的机械载荷与温度交变载荷，相比平焊法兰的适用工况范围更广，日常维护中只要按照规范扭矩对称拧紧螺栓，定期检查垫片密封状态，即可实现长周期无泄漏运行。建模过程中严格遵循标准规范的尺寸公差要求，锥颈段的过渡圆角、密封面的粗糙度要求、螺栓孔的位置度公差都在模型中做了对应体现，能够直接用于管线排布的碰撞检查、预制加工的下料参考，也可用于教学场景中美标法兰结构的演示。
