双槽导向滑轮机械结构设计

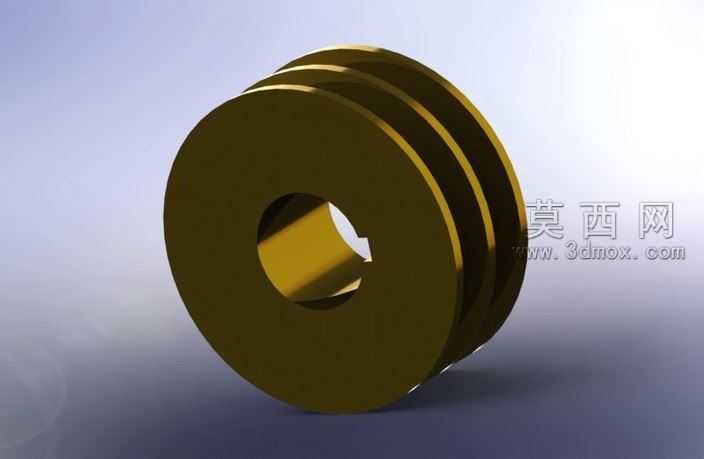

本作品为双槽滑轮三维建模设计，建模过程中首先通过草图绘制滑轮的轴向截面轮廓，精准定义轮体的外圆直径、内孔安装尺寸、两道绳槽的槽型角度与槽深参数，利用旋转特征生成滑轮的基础实体结构。针对内孔的键槽定位结构，采用拉伸切除特征完成键槽的尺寸加工，保证滑轮与传动轴的周向固定配合精度。轮体两道环形绳槽的边缘做了圆角过渡处理，避免绳索在传动过程中出现应力集中磨损的问题，同时优化轮体的壁厚分布，在保证结构强度的前提下减少不必要的材料冗余。材质渲染阶段选用金属黄铜材质，调整材质的粗糙度与金属度参数，还原金属机加工后的哑光金属质感，通过环境光遮蔽效果突出轮体的层次结构，清晰展现两道绳槽的深度与轮廓边界。结构设计上，双槽的布局可同时容纳两根传动绳索独立运行，既可以实现双倍载荷的传动承载，也能满足双路径同步导向的使用需求，内孔的标准键槽设计适配通用传动轴的安装规格，无需额外定制连接件即可完成装配。建模过程中对轮体的同轴度做了参数化约束，保证内孔与外圆、两道绳槽的同轴度公差符合机械传动件的通用标准，避免运行过程中出现绳索跑偏、轮体晃动的问题。整体模型的细节处理覆盖了机加工倒角、安装定位面、槽面粗糙度模拟等实际生产中的工艺细节，可直接用于装配验证、工程出图以及3D打印样件制作，适配起重传动、线缆导向、轻工输送等多种场景的使用需求。
