多层嵌套环形弹簧精密三维设计

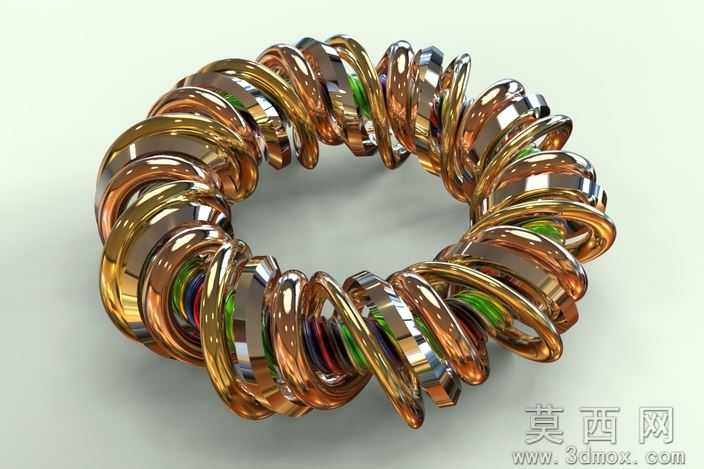

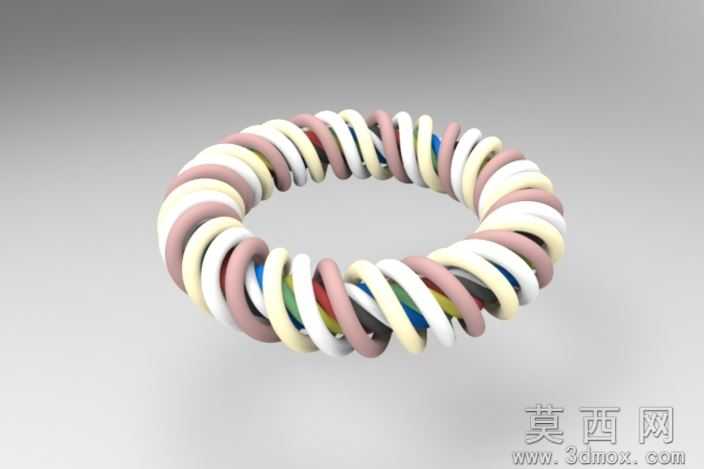

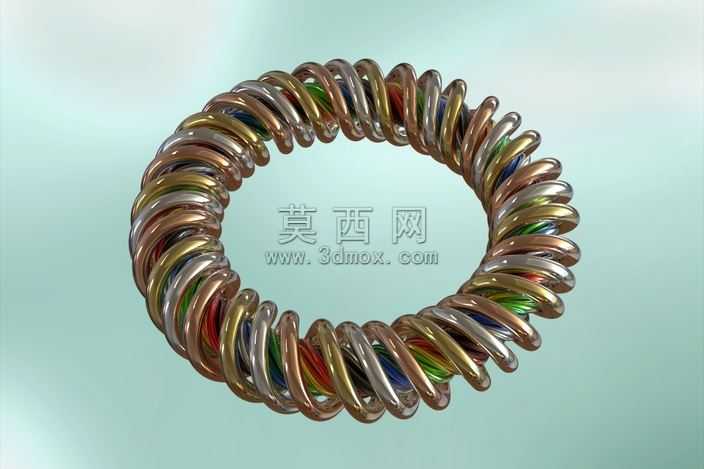

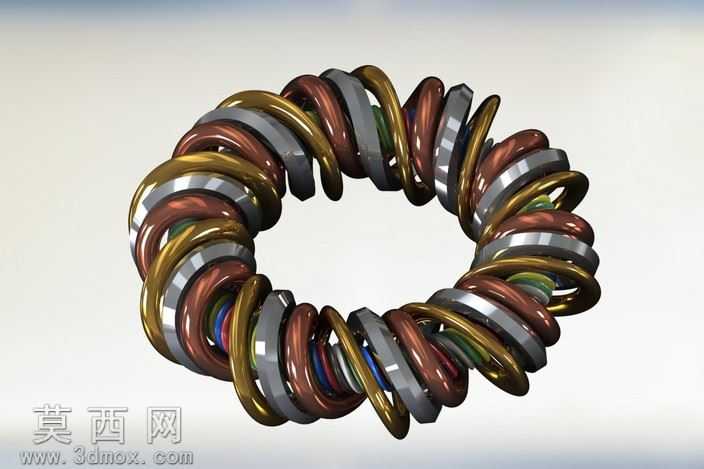

本作品为多层嵌套式环形弹簧的三维参数化建模成果，建模阶段以环形螺旋线为核心路径基准，首先构建最内层弹簧的螺旋扫描轨迹，严格控制螺旋升角、节距与圈数参数，保证内层簧丝的曲率均匀过渡，避免出现应力集中的尖锐拐点。完成内层簧体建模后，依次向外推导第二层、第三层弹簧的环形路径，每一层的螺旋旋向与相邻层保持相反，确保嵌套后各层簧丝在环形周向上形成均匀的交错支撑结构，不会出现同旋向导致的层间卡滞问题。建模过程中对每一层簧丝的直径进行梯度参数设置，从内层到外层簧丝直径按比例递增，既保证整体环形结构的径向尺寸精度，也让各层弹簧的刚度形成梯度匹配，满足复合承载的力学需求。材质渲染阶段针对不同层的簧体分别赋予差异化的金属材质，内层采用高抛光亮银色金属材质，模拟高强度弹簧钢的表面质感，中间层添加暖金色金属镀层效果，外层则搭配带有幻彩反光的金属涂层，通过调整材质的粗糙度、反射率与环境光遮蔽参数，让不同层的簧丝在视觉上清晰可辨，同时还原金属弹簧经过表面处理后的真实光泽质感。结构设计上充分考虑环形弹簧的径向与轴向承载特性，三层嵌套的结构让弹簧在承受周向压缩载荷时，各层簧丝之间可以通过接触摩擦耗散冲击能量，相比单层环形弹簧具备更优异的缓冲减震性能，同时环形闭环的整体结构让弹簧可以适配环形安装空间，在特殊的密封、减震、连接场景中发挥作用。建模完成后对整体结构进行了干涉检查，验证各层簧丝在自由状态下无穿模问题，在额定压缩行程内层间接触均匀，不存在局部过度挤压的结构缺陷，整体模型的参数可编辑性强，可通过调整螺旋圈数、簧丝直径、环形基圆半径等参数快速衍生不同规格的同类型嵌套环形弹簧，适配不同的工业应用需求。
