传感器零件加工专用平面磨削设备结构

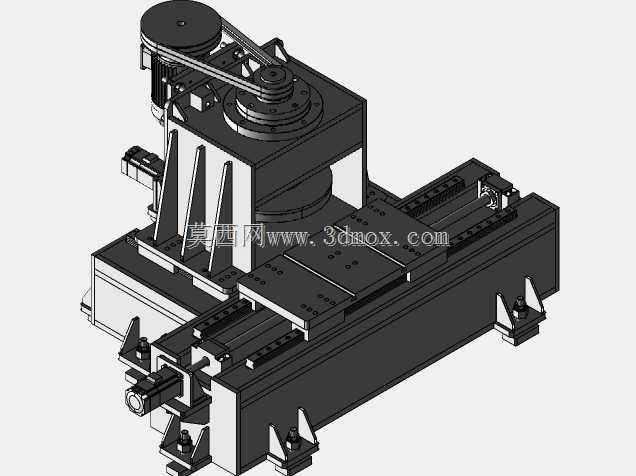

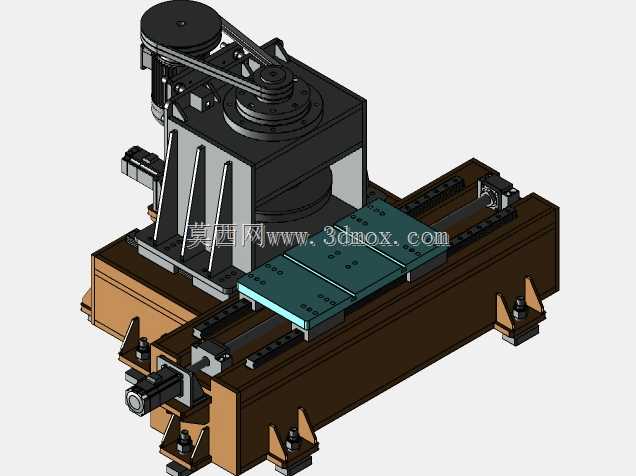

　　在精密传感器零部件的量产加工环节，平面度、表面粗糙度的一致性直接决定传感器成品的检测精度与装配适配性，这类零件多采用薄壁不锈钢、硬质合金基材，常规磨削设备很容易出现装夹变形、进给量失控导致的零件报废，这款专用平面磨床正是针对这类高精密小尺寸零件的平面加工需求开发。从结构布局来看，设备采用卧式磨头布局，磨头进给导轨采用高刚性线性导轨搭配预压滚珠丝杠，垂直进给最小分辨率可控制在微米级，能够适配传感器零件0.002mm以内的平面度加工要求，避免普通磨床进给窜动带来的表面波纹度超差问题。工作台采用电磁吸盘搭配专用夹具定位界面，针对传感器类小尺寸零件设计了密集型定位槽，既可以满足多工件同时装夹的批量加工需求，

　　也能通过定位块限制薄壁零件的磨削变形，工作台的纵向往复行程经过优化，在保证加工覆盖范围的前提下缩短了空行程距离，能够有效提升单批次零件的加工效率。设备的整体安装边界经过紧凑化设计，床身采用整体铸铁件浇筑成型，筋板布局按照磨削受力路径做了针对性加强，能够抵消连续磨削过程中的振动传导，避免振纹影响零件表面质量，床身底部预留了水平调节螺栓安装位，可适配车间不同地面条件的安装找平，不需要额外制作复杂的设备基础。冷却系统采用喷嘴精准对位设计，磨削液可直接喷射到磨头与工件的接触区域，既能够及时带走磨削热量避免零件热变形，也能及时冲刷磨削废屑防止磨屑刮伤已加工表面，回液槽采用倾斜式布局，废屑可随磨削液顺利进入过滤系统，

　　不会在工作台区域堆积影响装夹精度。从实际应用场景来看，这款设备除了适配传感器类精密零件的平面加工，也可承担小型精密五金件、模具镶件的平面磨削工序，磨头的转速可根据不同材质的加工需求做无级调节，加工硬质合金零件时可采用高转速小进给参数，加工普通结构钢零件时可采用适中转速搭配合理进给量，兼顾加工效率与表面质量。设备的防护结构采用半封闭设计，操作侧预留了足够的上下料操作空间，同时能够阻挡磨削液飞溅，磨头位置设置了防撞限位机构，当进给超程时可自动触发停机保护，避免设备碰撞损坏。在设计过程中，针对传感器零件加工的特殊需求，对磨头的跳动精度做了严格控制，主轴径向跳动控制在0.001mm以内，能够保证磨削过程中磨粒切削深度一致，加工出的零件表面粗糙度可稳定达到Ra0.8以下，不需要后续额外的研磨工序，能够缩短传感器零件的整体加工流程。
