插齿加工用刀头组件结构设计

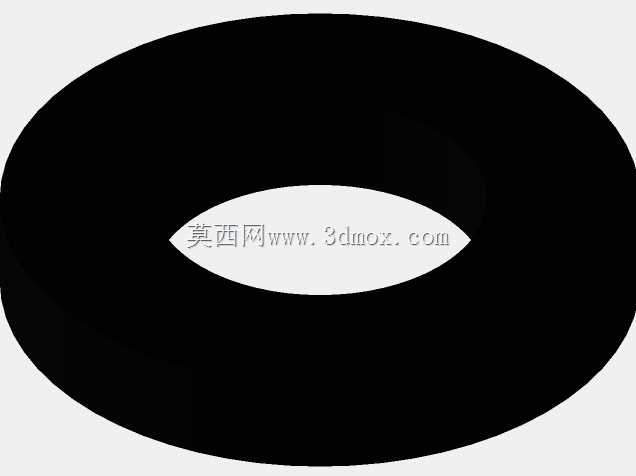

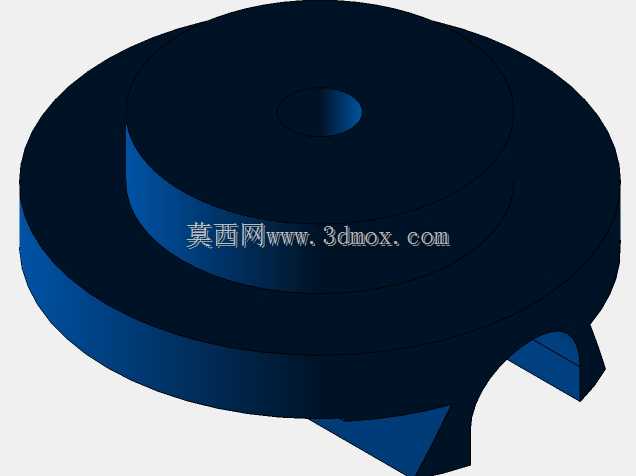

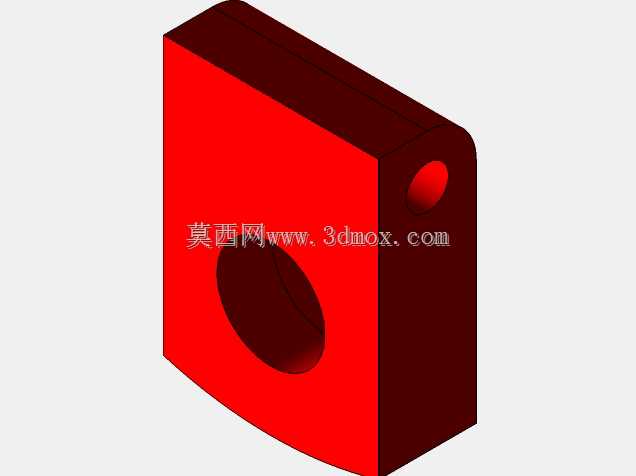

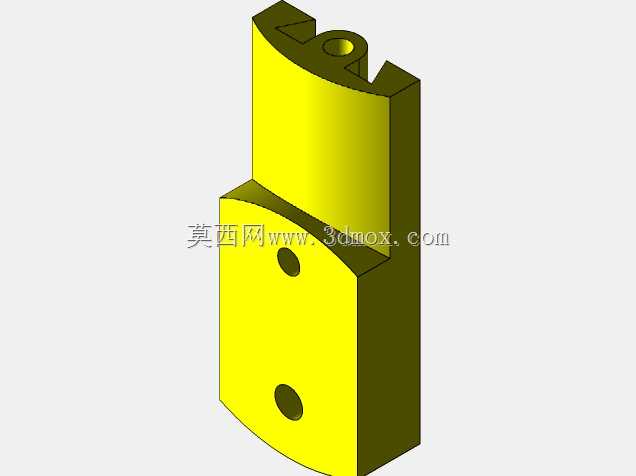

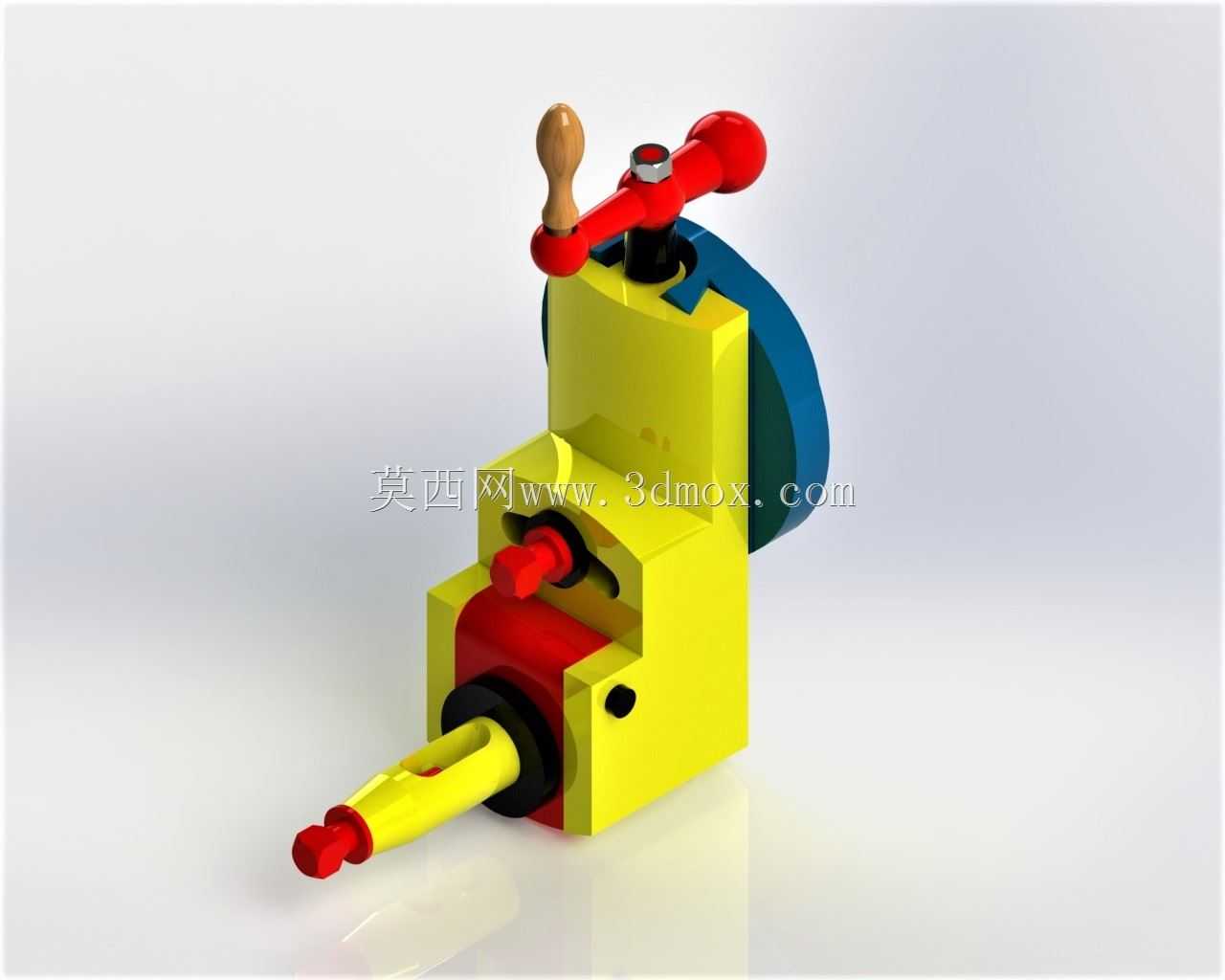

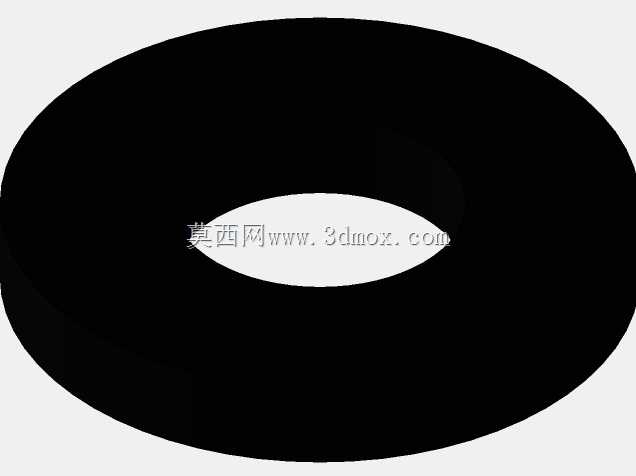

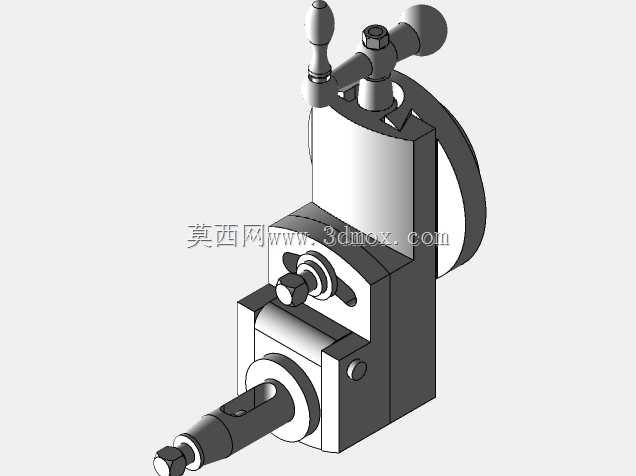

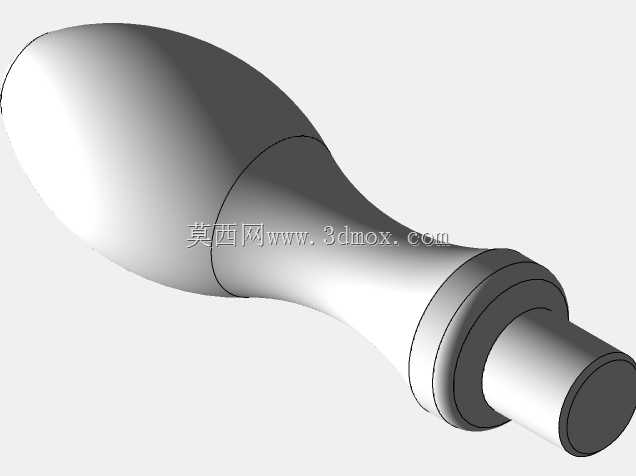

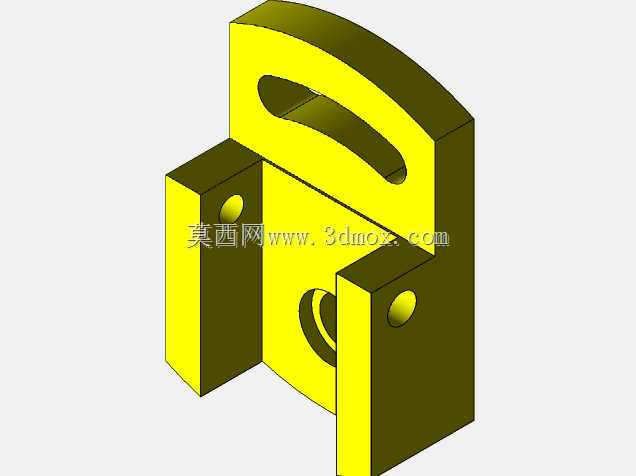

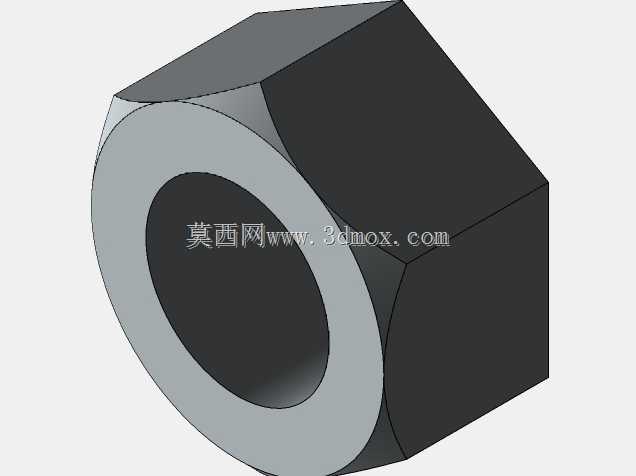

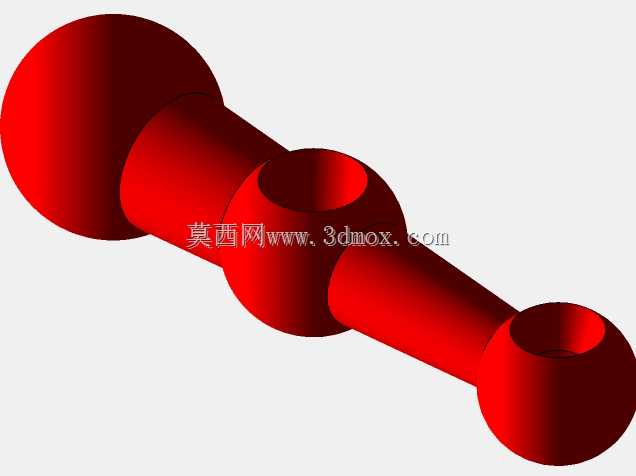

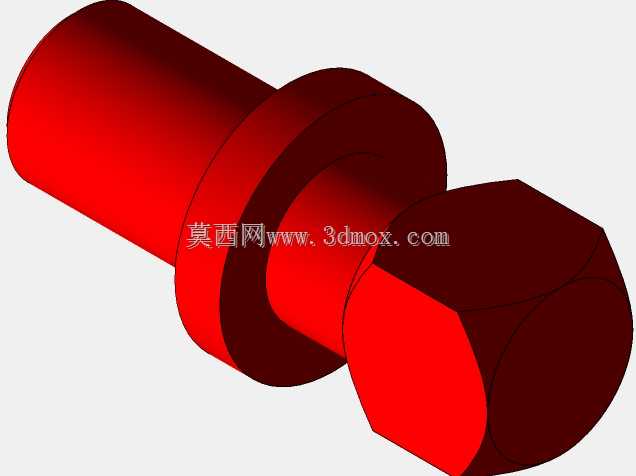

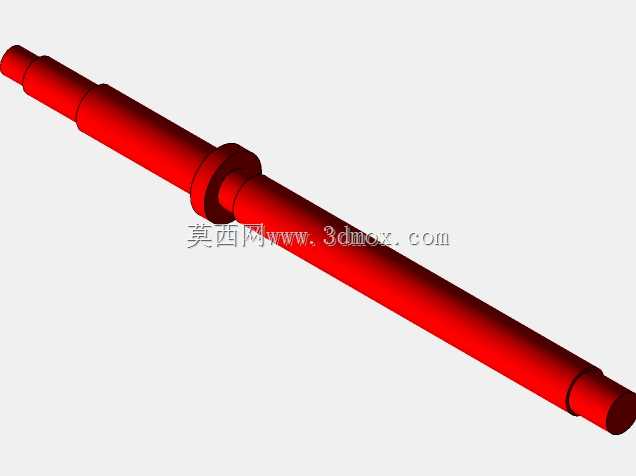

　　这套刀头组件主要应用于齿轮加工机床的插齿工序，作为插齿作业端的核心执行部件，直接承担齿形切削、塑形的加工任务，适配中小模数齿轮的插削加工场景，也可用于小型异形工件的端面、内孔键槽的插削作业，在通用机床改造、专用插齿工装搭建场景中可直接作为功能模块调用。从结构组成来看，整套组件拆分后共包含十六个独立部件，各部件间的配合公差均按照机械加工工装的常规精度要求设计，操作端的木质手柄用于手动锁紧与工位切换，红色的操作拨杆对应刀头进给的锁止与释放，主体基座采用箱式结构设计，既保证了切削受力时的结构刚性，也预留了足够的内部空间容纳进给调节机构。设计过程中优先考虑了现场装调的便捷性，所有运动副的连接位置都预留了拆装间隙，

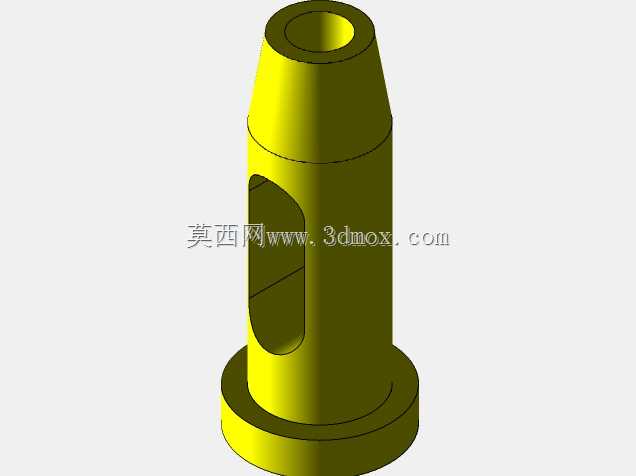

　　日常维护时无需拆解整个基座即可完成易损件的更换；刀头伸出端的导向套采用同轴定位设计，可保证插齿作业时刀杆的径向跳动控制在工装允许的误差范围内，避免加工过程中出现让刀、齿形超差的问题。从安装边界来看，组件背部的弧形定位面可直接适配机床主轴端的标准连接法兰，基座底部的安装平面可通过T型螺栓固定在机床工作台的标准槽位上，整体安装占用的工作台面尺寸紧凑，不会干涉周边的排屑、冷却管路布置。组件的操作逻辑贴合一线加工人员的使用习惯，顶部的手柄转动即可带动内部的锁紧机构完成刀头的夹紧，侧面的拨杆用于调节刀头的伸出长度，无需额外的专用工具即可完成工位调整，适配小批量多品种的齿轮加工场景，可有效减少换型调试的辅助时间。

　　各部件的结构设计都兼顾了加工工艺性，基座的外形以平面和规则圆弧面为主，可直接通过常规的铣削、磨削工序完成加工，没有特殊的异形结构需要定制特种刀具加工，运动部件的接触面均设计了储油槽，可存储润滑脂减少日常维护频次，延长工装的整体使用寿命。刀头的夹持部位采用标准的弹性夹头结构，可适配同规格不同类型的插齿刀具，无需更换夹持基座即可完成刀具类型切换，拓展了组件的适用加工范围。
