多工位可调式多轴钻孔加工设备结构

　　这款多轴钻孔加工结构，主要面向小型五金件、仪表壳体类零件的多孔同步钻削加工场景，在仪器仪表零配件、小型五金冲压件的批量加工工序中，可替代单轴钻床的逐孔对位操作，大幅降低重复装夹、对位的辅助工时。从结构布局来看，设备采用台式安装基座，木质工作台面搭配钢制支撑框架，整体安装边界控制在小型台式设备的常规尺寸范围内，可直接放置于常规车间钳工台或专用设备工作台上使用，无需额外浇筑设备基础，适配小型加工车间、维修工坊的场地条件。

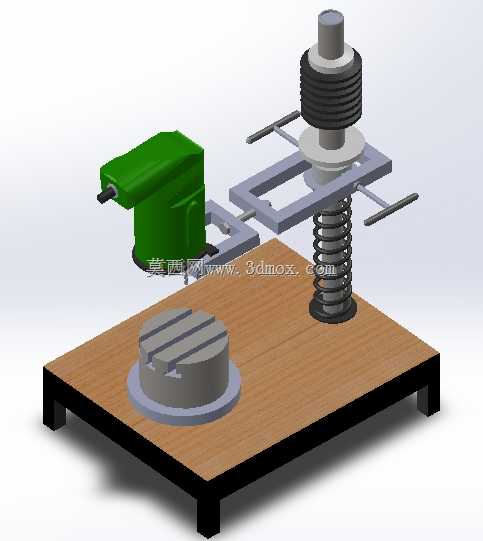

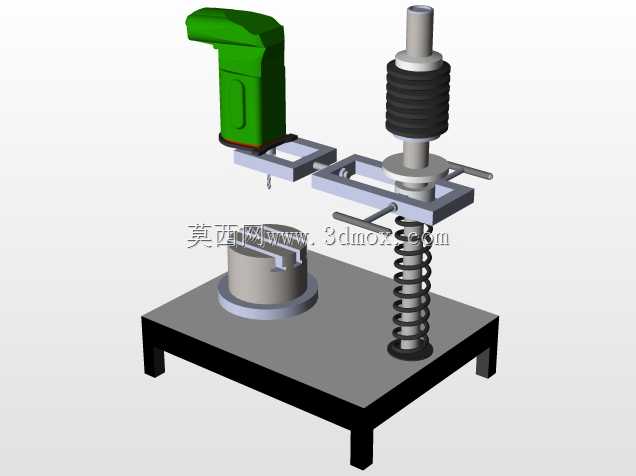

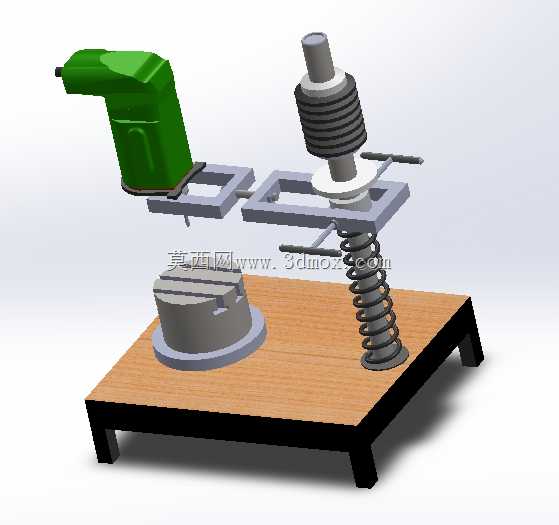

　　功能设计上，设备设置了可多向调节的钻削动力头安装支架，支架通过双横向操作手柄实现位置的前后、左右微调，配合带弹簧复位的垂直进给主轴结构，操作人员可通过手柄下压完成钻削进给，松开后主轴依靠弹簧弹力自动复位，操作行程适配常规小直径孔的钻削深度需求，不会出现超程撞刀的问题。下方的工件装夹工位采用带T型槽的圆形铸铁工作台，可配合通用压板、专用夹具完成不同外形工件的装夹固定，T型槽的槽宽适配常规M8-M10的装夹螺栓，可兼容多数小型零件的装夹需求。

　　设计思路上，该结构优先考虑了小批量多品种加工的适配性，没有采用固定式多轴轴间距设计，而是预留了动力头的位置调节空间，经过轴位调整后可适配不同孔位分布的零件加工，实现单台设备覆盖多种多孔零件的钻削需求，降低小型加工户的设备投入成本。进给机构处的波纹防尘套可阻挡钻削过程中产生的铁屑、切削液进入主轴滑动配合面，延长滑动部件的维护周期，减少日常保养的工作量。

　　实际使用过程中，该结构可适配0.5-6mm直径的小钻头安装，针对铝件、塑料件、薄钢板类零件的多孔加工效率提升明显，单工位加工时间较单轴钻床可缩短60%以上，同时多轴同步加工的孔位位置一致性更好，可避免逐孔加工带来的位置度累积误差，提升零件的加工合格率。设备的操作高度适配站立作业的人体工程学要求，操作人员无需弯腰即可完成装夹、进给、卸料的全流程操作，长时间作业的疲劳度更低。
