直列斜齿三级传动齿轮箱结构设计

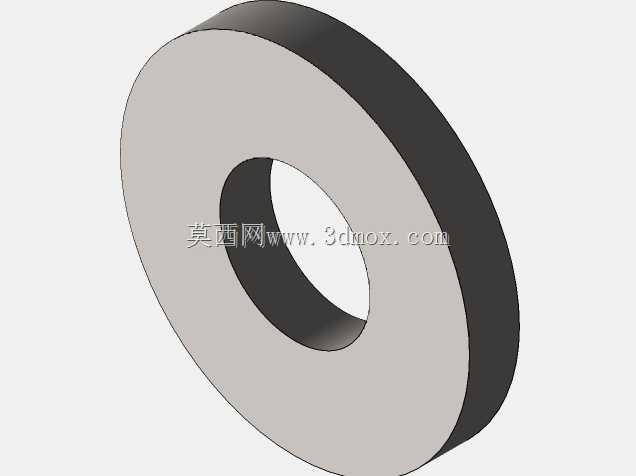

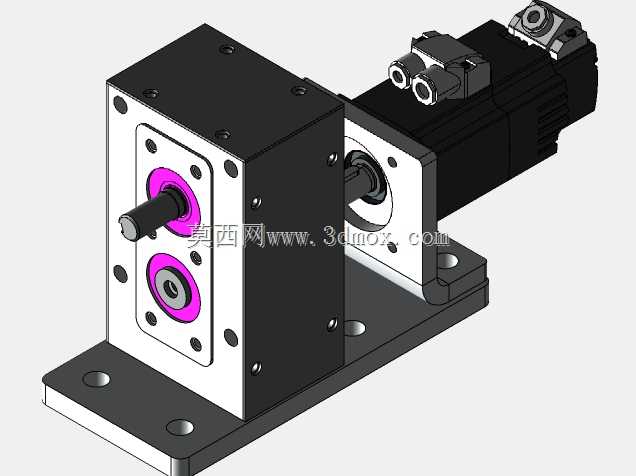

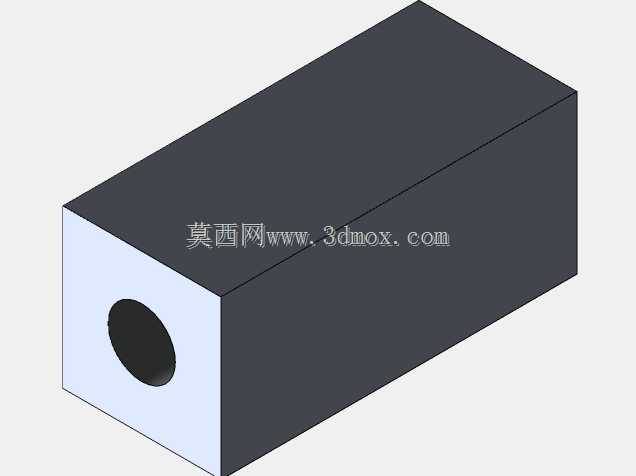

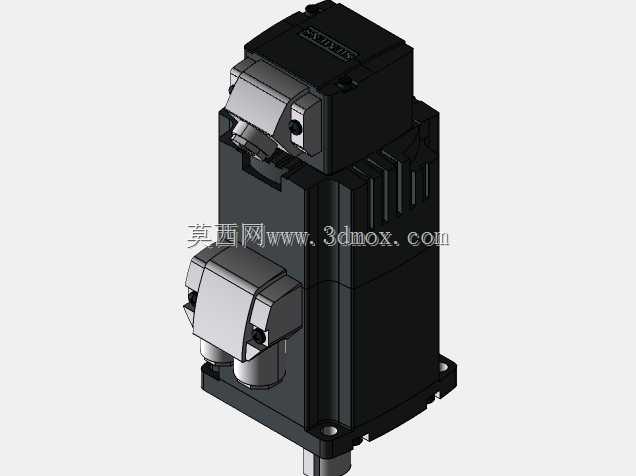

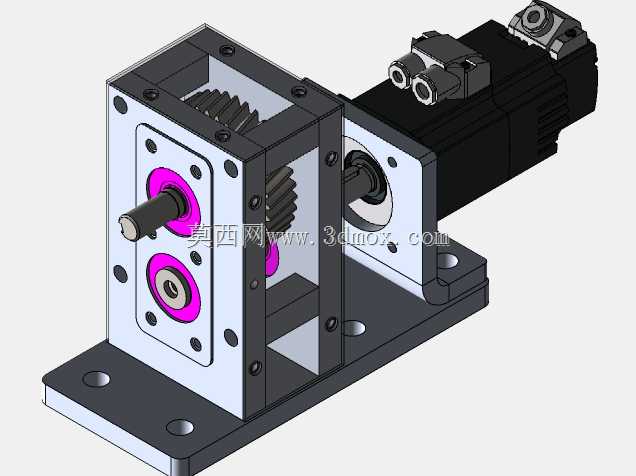

　　这款直列斜齿三级传动齿轮箱，主要面向中小功率动力传输场景设计，常见于轻工输送线、小型自动化装配设备、包装机械的动力端，用来匹配原动机与执行端的转速差，将电机端的高转速低扭矩输出，转换为执行机构需要的低转速大扭矩动力，同时保证传动过程的平稳性，降低运行过程中的振动与噪音。从结构设计逻辑来看，采用三级直列排布的斜齿轮啮合方案，相比直齿轮传动，斜齿轮的啮合重合度更高，轮齿进入和退出啮合的过程是渐进式的，不会出现直齿轮传动的瞬时冲击，在同等模数与齿宽条件下，斜齿轮的承载能力更强，运行噪音更低，适合连续运转的工业工况。设计过程中优先考虑了安装边界的适配性，输入轴与输出轴采用同轴线直列布局，能够直接对接常规立式或卧式安装的驱动电机，

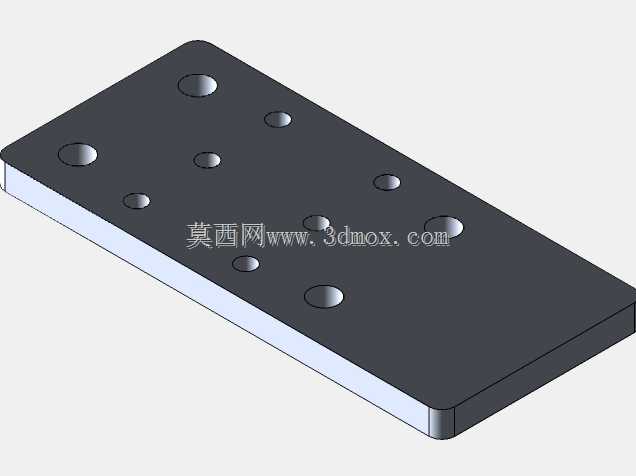

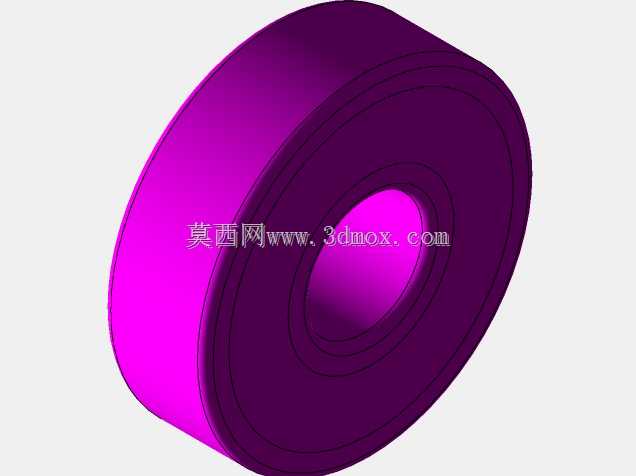

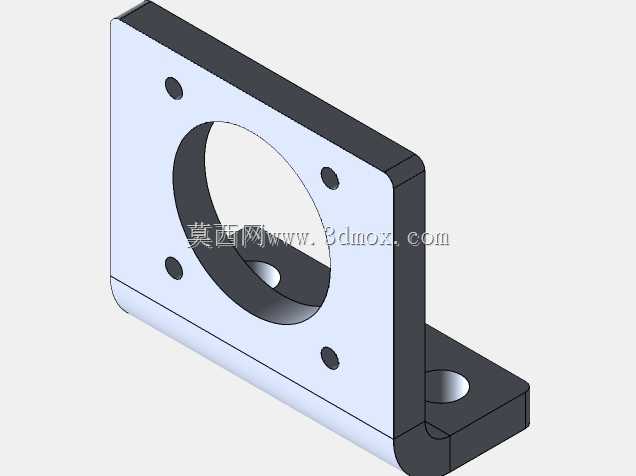

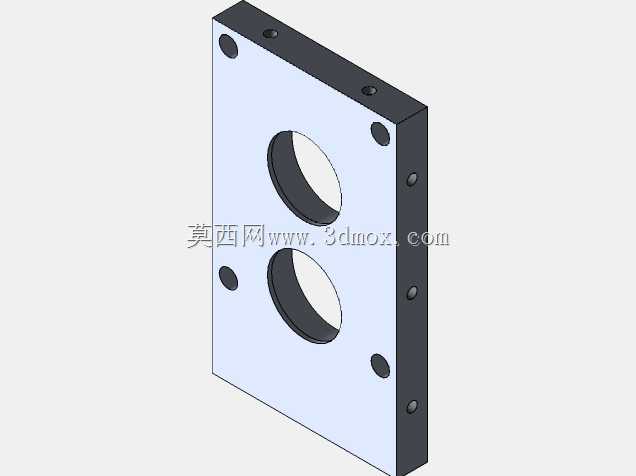

　　不需要额外加装联轴器调整座，安装法兰的孔位按照通用传动件的安装尺寸规范设计，可直接替换同功率段的常规减速箱，不需要对设备安装基面做二次加工。箱体采用剖分式结构设计，上下箱体通过定位销与螺栓紧固，装配时可以先完成内部齿轮轴系、轴承、密封件的预装，再合箱紧固，后期维护拆解时不需要完全拆卸设备端的连接管路与线路，只需要拆开上箱体即可检查内部轮齿磨损情况、更换润滑脂或密封件。内部轴系的支撑采用深沟球轴承搭配角接触轴承的组合方案，输入轴端因为转速较高，采用密封型深沟球轴承，既可以承受径向载荷，也能阻挡外部粉尘进入箱体内部，中间轴与输出轴因为承受的轴向力随传动比逐级增大，搭配角接触轴承抵消斜齿轮啮合产生的轴向分力，避免轴系出现窜动，

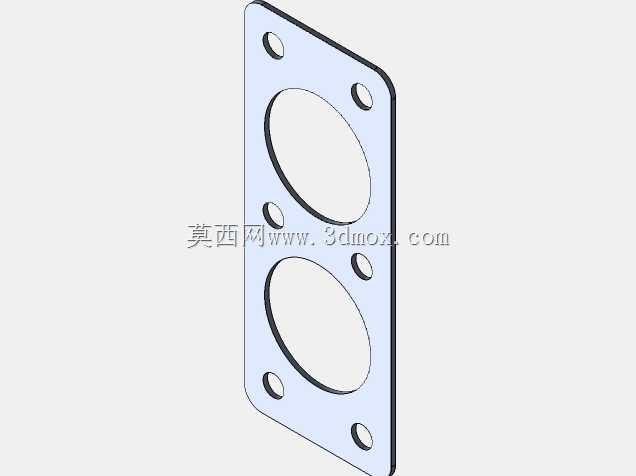

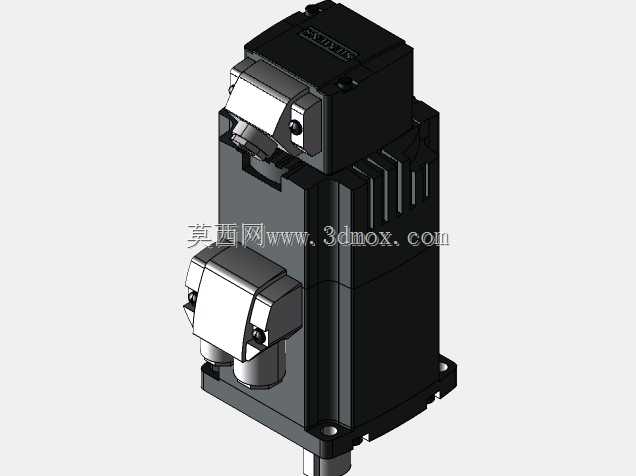

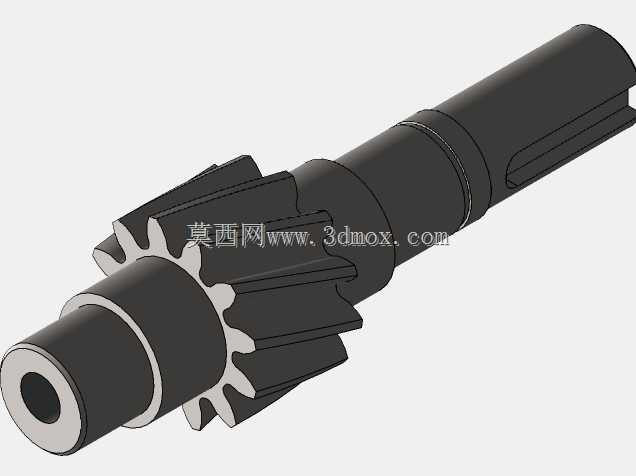

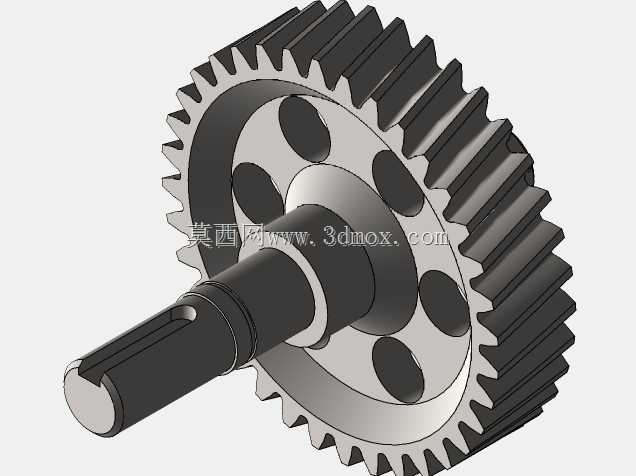

　　保证轮齿啮合的接触精度。齿轮参数设计上，三级传动的传动比分配按照等强度原则做了优化，高速级采用较小模数的斜齿轮，减少高速运转时的线速度带来的动载荷，中低速级逐步增大模数与齿宽，匹配逐级增大的扭矩载荷，所有轮齿的齿向都做了修形处理，补偿轴系受力变形带来的啮合偏移，避免轮齿端部出现应力集中导致的断齿问题。润滑方式采用脂润滑方案，不需要额外加装润滑油路与油位观察装置，适合安装位置倾斜、维护周期较长的工况，箱体结合面都开有密封槽，加装耐油橡胶密封垫，避免润滑脂泄漏，同时阻挡外部切削液、粉尘进入箱体内部。实际选型应用时，需要核对输入轴的轴径与键槽尺寸，匹配对应功率的驱动电机，同时确认输出轴的额定扭矩是否满足执行端的负载需求，安装时要保证箱体安装基面的平面度，避免紧固螺栓时箱体出现变形，导致内部轴承卡滞、轮齿啮合错位。
