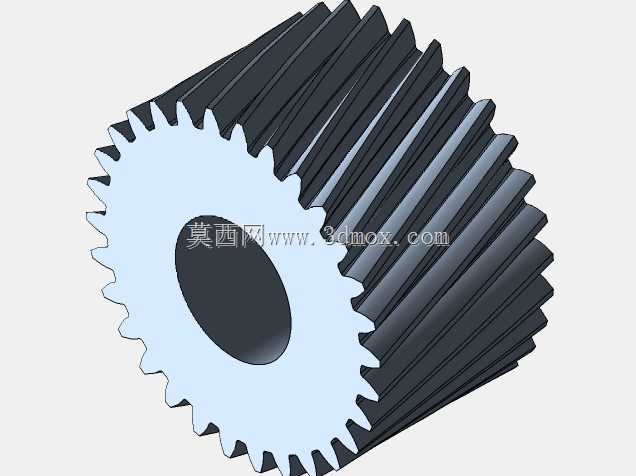

内孔20标准参数斜齿传动轮结构设计

　　这款斜齿轮的内孔设计为20mm，适配常规直径的传动输入输出轴，安装时可通过平键配合实现周向固定，避免传动过程中出现轴孔相对滑动的问题，齿向采用螺旋角设计，相比同模数直齿轮，啮合过程中轮齿是逐步进入与退出啮合状态，传动冲击更小、运行噪音更低，重合度更高的特性也让单齿承受的载荷更小，能有效延长轮齿的使用寿命，适合中高速、重载的传动工况使用。在实际工业场景中，这类斜齿轮常被应用在自动化生产线的动力传输单元、小型输送设备的减速机构、精密检测仪器的传动模组中，也可作为传感器配套传动组件，将旋转运动的转速、转矩平稳传递到检测端，保证信号采集的稳定性，不会因为传动间隙或冲击导致检测数据出现偏差。设计过程中，首先根据传动比要求确定了齿数与模数参数，

　　再结合安装空间的边界限制，调整了齿顶圆与齿宽的尺寸，保证轮齿啮合时不会出现轴向窜动带来的脱齿风险，齿面的渐开线轮廓严格按照啮合原理生成，确保相邻轮齿在啮合过渡时顺滑无卡滞，内孔的公差选用基孔制过渡配合，既能保证装配时的便利性，又能控制轴孔配合的间隙在合理范围内，避免传动回差过大影响传动精度。齿宽的设计兼顾了承载能力与轴向力的平衡，过宽的齿宽会导致轴向力过大，提升轴承选型的成本与安装难度，过窄则会降低轮齿的承载上限，容易出现断齿或齿面过度磨损的问题，本次设计的齿宽参数匹配20mm内孔的轴系承载能力，适配常规深沟球轴承的安装尺寸，不需要额外定制特殊规格的支撑轴承，能降低整套传动机构的采购与维护成本。轮齿的螺旋角经过反复验算，

　　保证轴向力在轴系可承受的范围内，同时最大化提升传动重合度，让传动过程更平稳，在精密传动场景下，这类斜齿轮还可以通过磨齿工艺提升齿面精度，进一步降低传动误差，满足高精度检测、精密进给类设备的使用要求。安装时需要注意两啮合齿轮的轴线平行度公差，若平行度偏差过大，会导致轮齿接触偏载，出现局部齿面磨损加剧的问题，同时要根据螺旋角的旋向匹配对应齿轮，保证啮合时的轴向力方向符合轴系的止推设计要求，避免轴向力过大导致轴承过早失效。
