全机械无电控风车式水体曝气装置

　　这款风车曝气装置主要面向分散式小型水体治理场景，常见于农村生活污水处理塘、景观水体、小型养殖塘的日常增氧作业，无需外接电力供应，完全依靠自然风能驱动整套机构运转，适配无电网覆盖的偏远区域水体治理需求，相比常规电动曝气设备，不存在线缆铺设、触电风险以及后期电费支出的问题。整套设备采用纯机械结构设计，未集成任何电气控制元件，从风轮捕捉风能到最终实现水体曝气的全过程，均通过机械传动结构完成动力传递，结构可靠性更强，日常运维仅需定期对传动铰接部位加注润滑脂即可，大幅降低了偏远区域的设备维护难度。设计阶段优先考虑了低风速启动性能，三叶片风轮的翼型经过优化，在每秒2.5米的微风环境下即可启动运转，适配国内多数区域的常年平均风速条件，

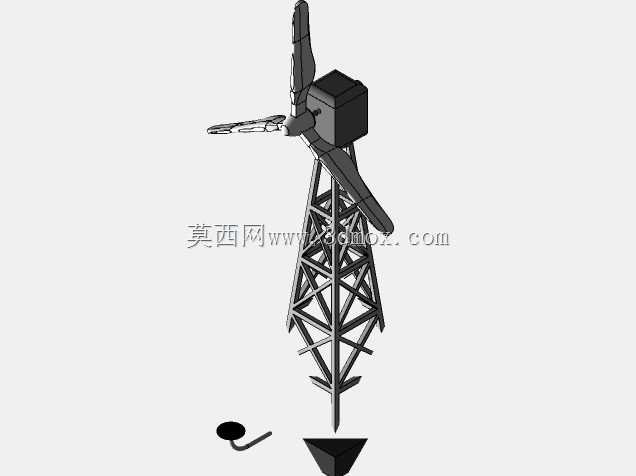

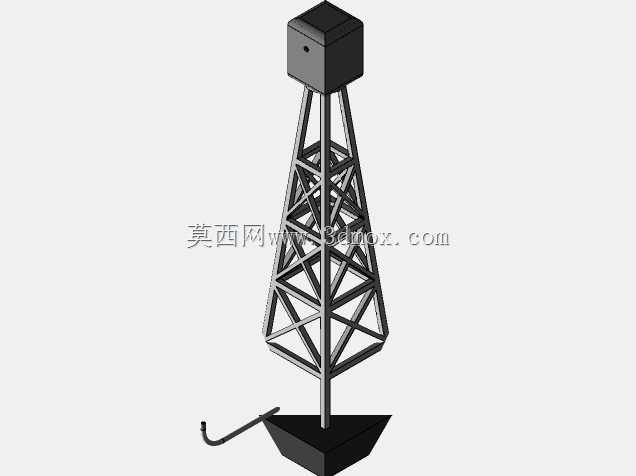

　　风轮与下部塔架采用回转支撑连接，可随风向自动调整迎风角度，无需额外加装风向跟踪的电控结构，依靠尾舵的气动平衡即可实现对风动作。塔架采用桁架式结构设计，相比实心塔架大幅降低了自身重量，同时保证了足够的结构抗风强度，可抵御12级以下的强风载荷，塔架底部设计有法兰安装接口，可直接与预制混凝土基础通过螺栓锚固，安装时需保证基础平面度误差不超过千分之三，避免塔架倾斜导致的传动部件偏磨问题。设备的核心曝气执行机构采用提水+溅水组合结构，风轮捕捉的风能通过锥齿轮组换向，将水平方向的旋转动力转换为垂直方向的旋转动力，驱动下部的提水构件将塘体底层的贫氧水体提升至水面以上，再通过溅水盘将水体打散为细小水滴抛洒至空气中，扩大水体与空气的接触面积，

　　让氧气充分融入水体，同时实现底层水体与表层水体的交换，避免塘底出现厌氧发臭的问题。整套设备的安装边界需满足，风轮旋转平面距离周边高大障碍物的距离不小于塔架高度的1.5倍，避免障碍物导致的紊流影响风轮转动效率，设备入水部分的构件全部采用耐腐蚀材质处理，可长期在富含有机质的水体环境中工作，不会出现常规金属构件的快速锈蚀问题。在结构建模过程中，对所有传动铰接部位都做了间隙配合设计，既保证传动过程无卡滞，也避免间隙过大导致的传动冲击，风轮叶片与轮毂的连接采用螺栓紧固结构，方便后期运输过程中拆分叶片，降低运输体积，到达现场后可快速完成组装作业，无需大型吊装设备辅助，小型施工队伍即可完成整套设备的安装调试。
