双辊式农用玉米脱粒作业设备结构

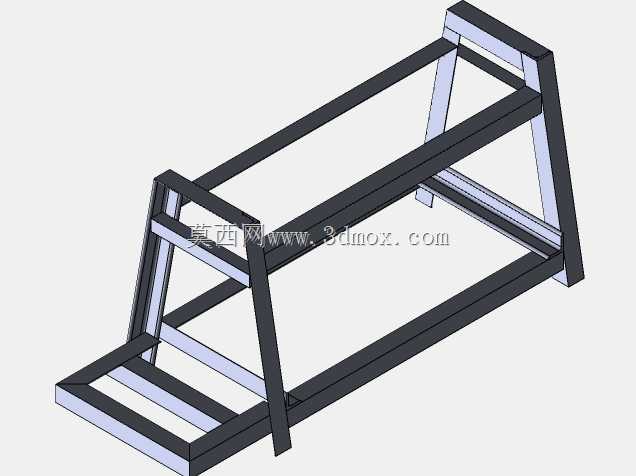

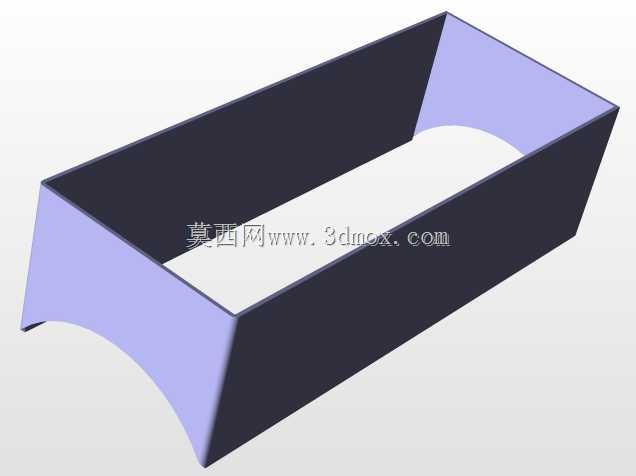

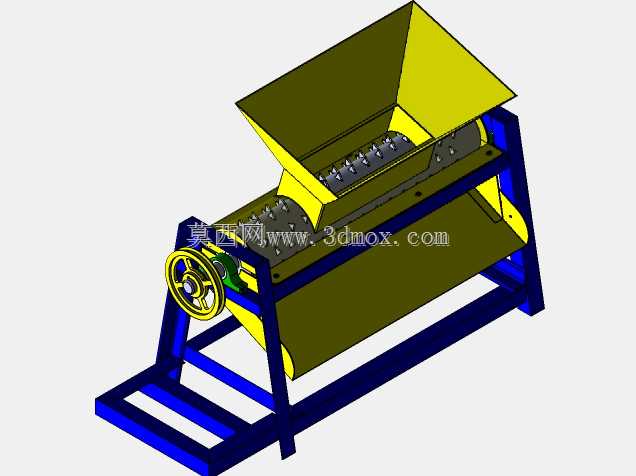

　　这款双辊式脱粒设备主要面向农户小型粮食加工、村级粮食收储点的玉米脱粒作业场景，可适配收获后含水率在12%-20%区间的带芯玉米果穗，完成果穗与玉米粒的分离作业，替代传统人工脱粒的低效劳作模式。设备整体采用方管焊接机架作为承载主体，底部预留了地脚安装孔位，可直接固定在水泥作业台面，也可搭配移动轮组实现转场作业，整体安装占地长度约1200mm、宽度约700mm、高度约1100mm，无需额外搭建大型作业平台，普通农户院落即可完成布置。上部的扩口式进料斗采用倾斜导料设计，进料口宽度适配人工整筐倾倒果穗的作业习惯，可避免果穗投料时的卡滞、外溢问题，斗体内侧设置的导料筋可将果穗均匀导向下方的脱粒辊组。核心脱粒单元采用上下平行布置的双辊结构，

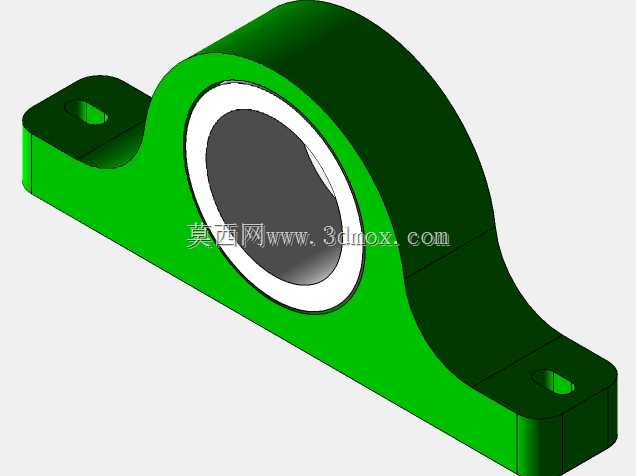

　　辊面排布的凸起脱粒齿采用错位排布方式，既可以通过辊间的相对搓动将玉米粒从玉米芯上剥离，又能控制辊间间隙避免过度挤压造成玉米粒破碎，侧部设置的手轮调节机构可根据不同品种玉米的果穗直径、含水率灵活调整两辊的工作间隙，适配不同性状的玉米果穗脱粒需求。下部的出料区域采用倾斜导料板设计，脱粒完成的玉米粒可沿导料板滑向设备侧部的出料口，玉米芯则沿辊组末端的排芯通道排出，实现粒芯的初步分离，无需额外增设筛分单元即可满足普通农户的脱粒分选需求。设计过程中优先考虑了设备的易维护性，所有辊组的轴承座均采用外置式安装结构，日常检修、更换易损件时无需拆解整体机架，传动部位预留了皮带轮安装位，既可以搭配电机实现电力驱动，也可根据无电作业场景搭配柴油机、手摇机构作为动力输入，适配不同的作业环境条件。机架的方管选型兼顾了结构强度与设备自重，整体重量控制在合理区间，既保证脱粒作业过程中设备不会因辊组转动产生大幅晃动，也能满足2-3人即可完成设备搬运转场的使用需求。
