双耳环铰接式液压油缸结构设计

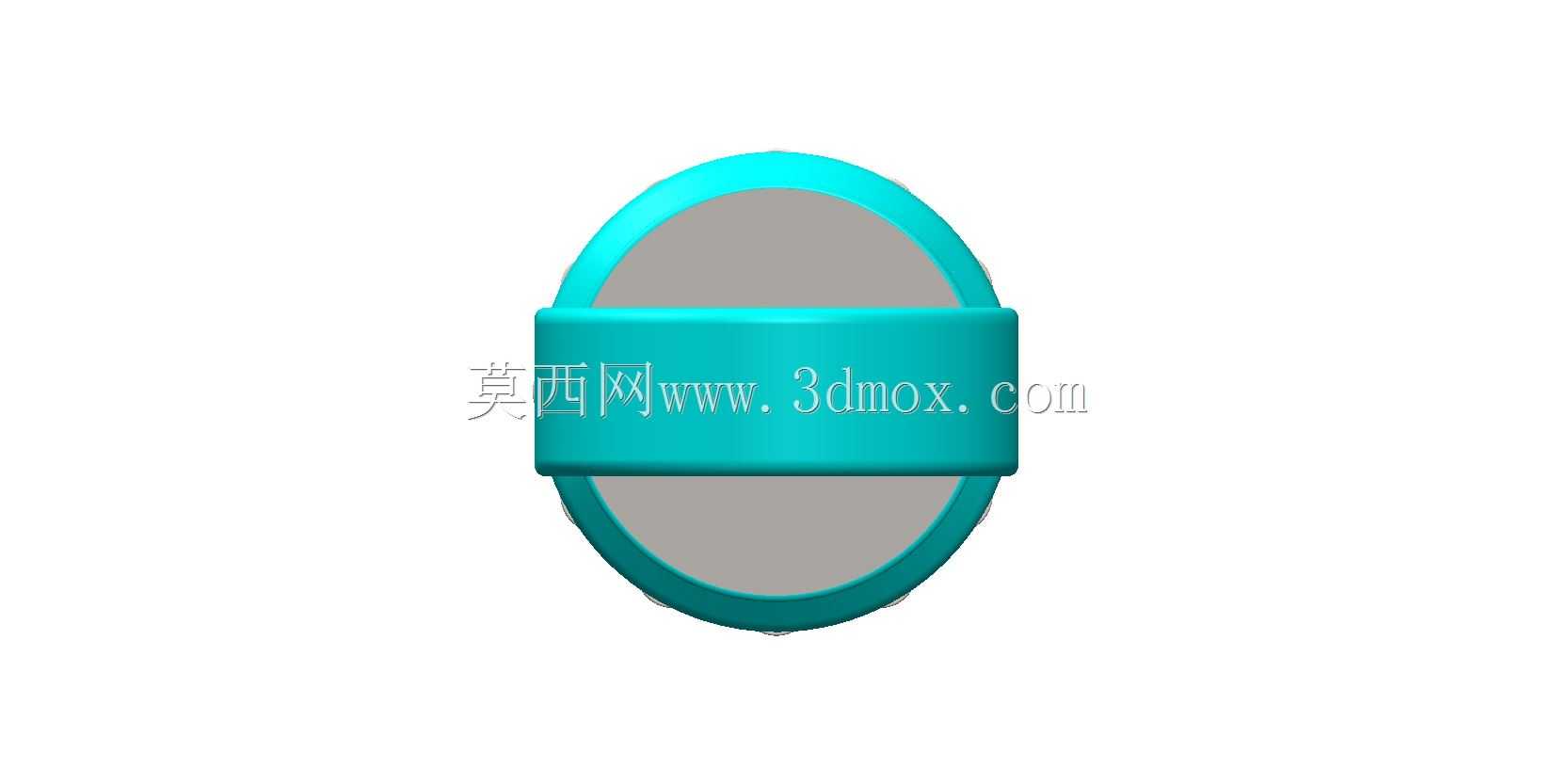

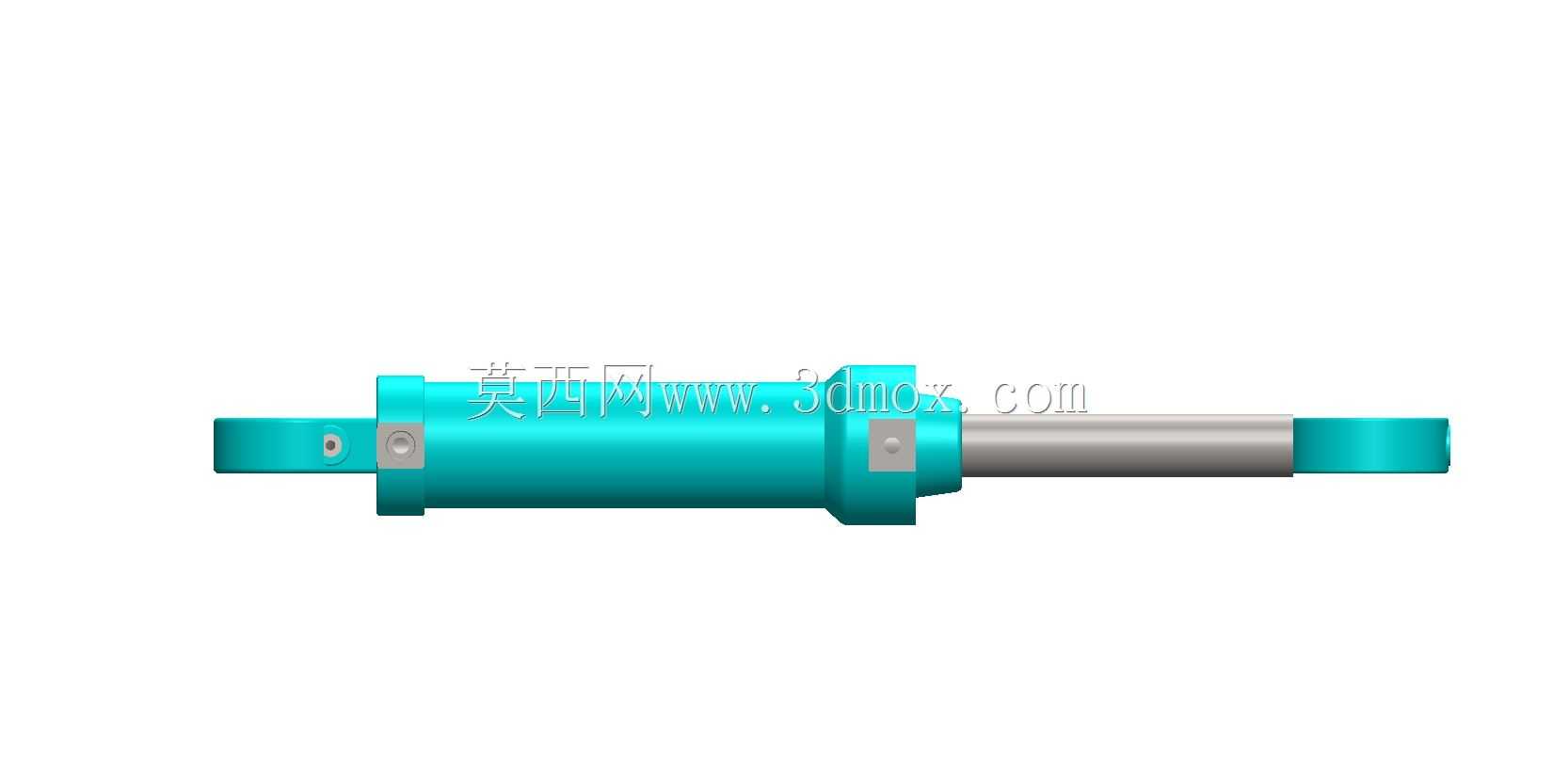

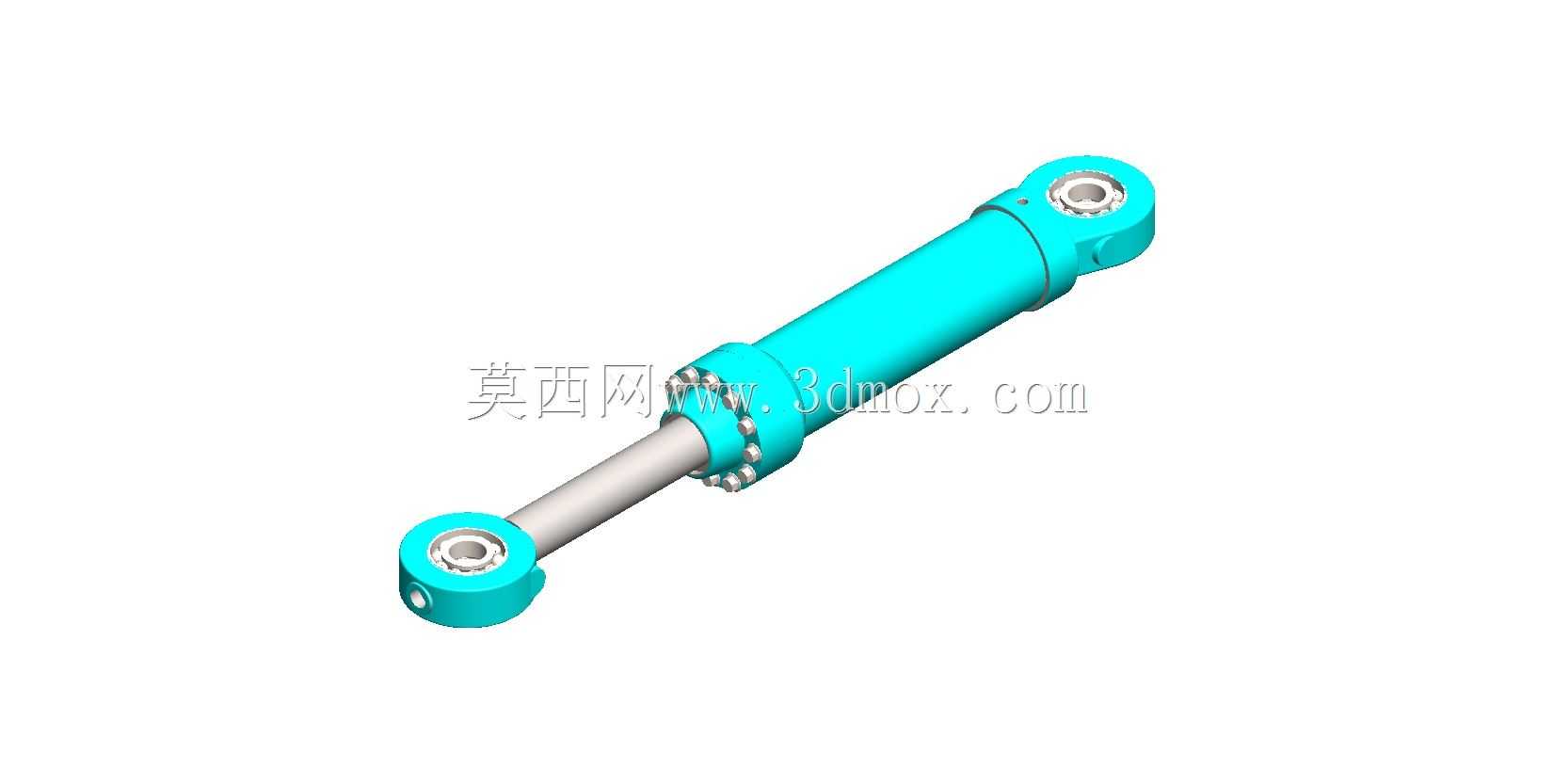

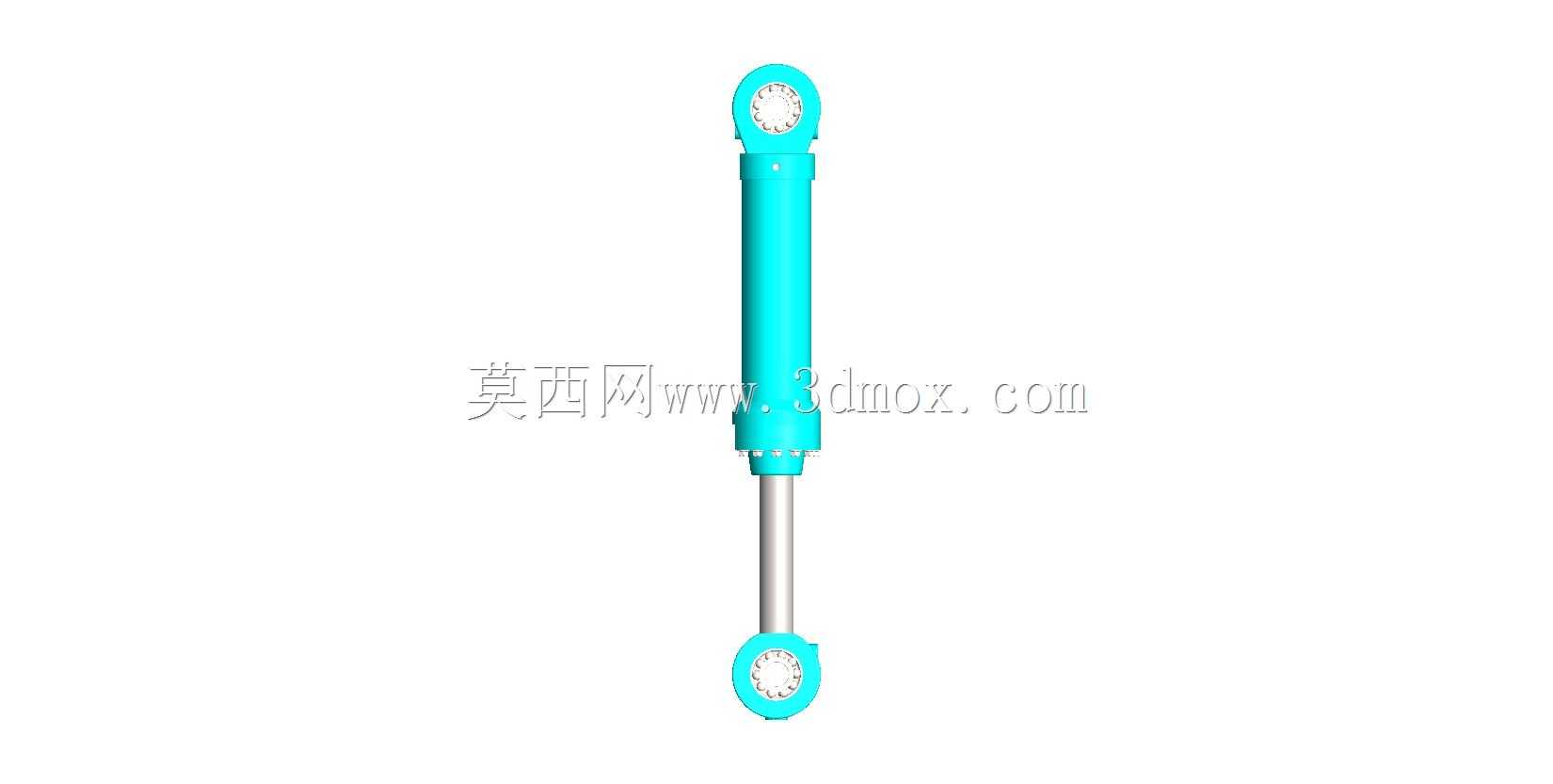

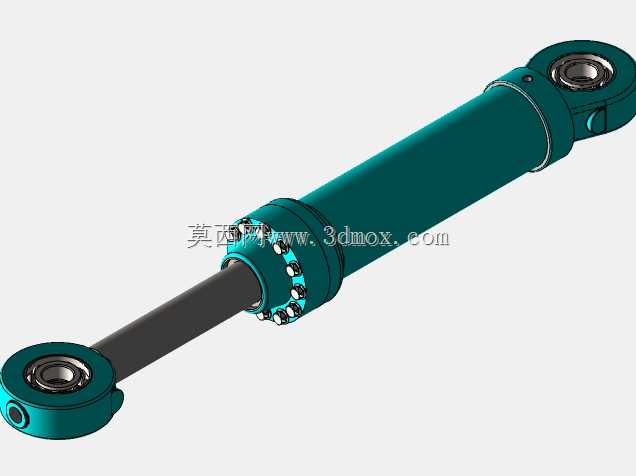

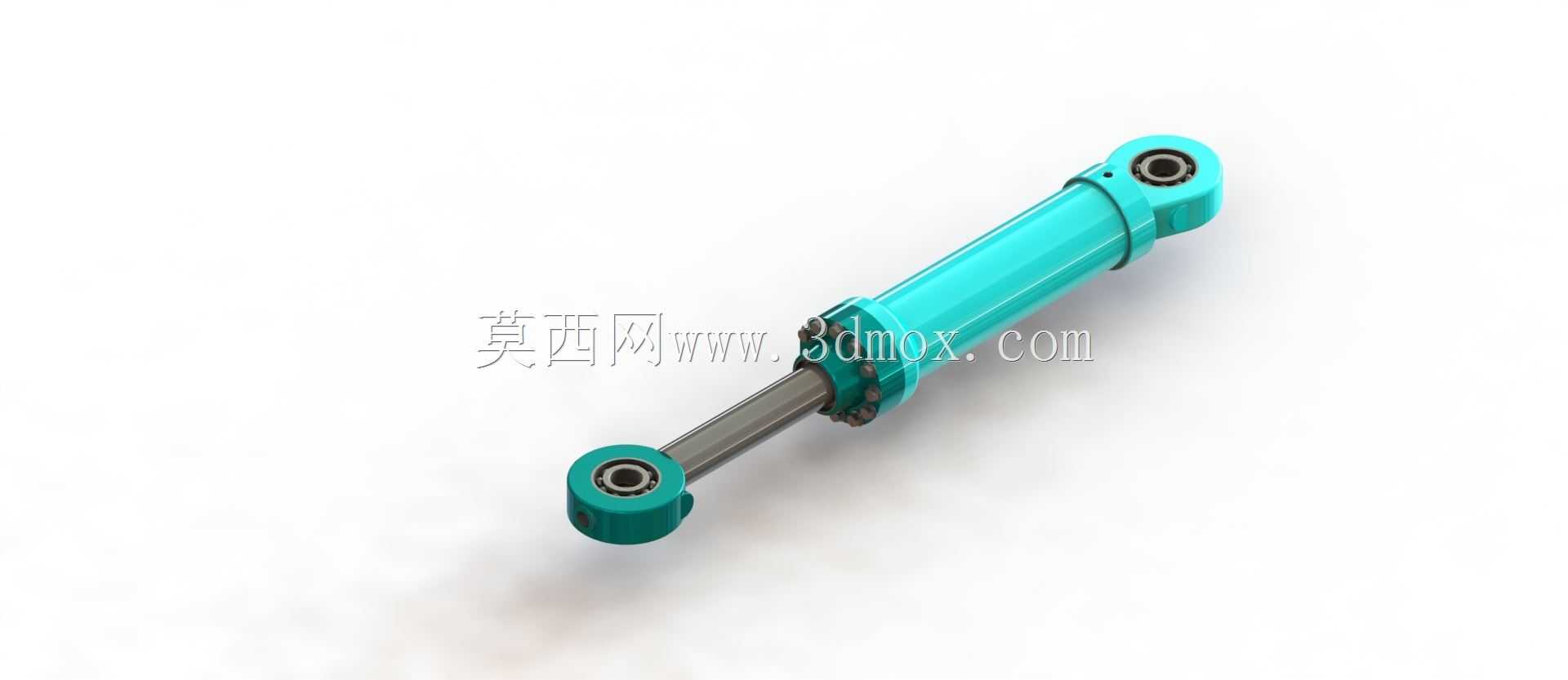

　　这款双耳环铰接式液压油缸，是液压传动系统里的核心执行元件，在工程机械、矿山设备、冶金装备、农业机械的重载直线驱动场景中应用极广，比如挖掘机斗杆驱动、装载机举升机构、压力机滑块进给、自卸车货箱翻转这类需要大推力直线往复动作的工位，都能见到同结构油缸的身影。从结构设计逻辑来看，这款油缸采用两端铰接的安装形式，两端的带关节轴承耳环可以补偿安装面的角度偏差，避免设备运行过程中因机架形变、安装同轴度误差带来的侧向力损伤活塞杆密封件，相比法兰安装、脚座安装的油缸，铰接式结构对安装基准的精度容错率更高，特别适合工程机械这类作业时存在整机晃动、机架受载形变的工况。缸筒部分采用无缝钢管精加工内孔，内孔表面做珩磨处理保证粗糙度与圆度，

　　降低活塞往复运动的摩擦阻力，同时减少密封件的磨损速率，延长油缸整体使用寿命。活塞与活塞杆的连接采用锁紧螺母加防松结构，避免高压往复动作下连接件松脱导致的油缸失效，活塞上设置了多道密封组合，包括支撑环、格莱圈、防尘圈，分别承担径向支撑、高压油密封、外部粉尘杂质刮除的作用，能适应户外多尘、存在少量泥沙飞溅的作业环境。从安装边界来看，两端耳环的关节轴承内孔尺寸、耳环中心距是选型时的核心匹配参数，设计时预留了足够的铰接摆动角度，避免油缸伸缩到极限位置时出现结构干涉，缸体外径尺寸也充分考虑了安装空间的避让需求，不会和周边的机架、管路产生磕碰。活塞杆表面做了淬火加镀硬铬处理，表面硬度足够抵御作业过程中的碎石磕碰、摩擦刮伤，

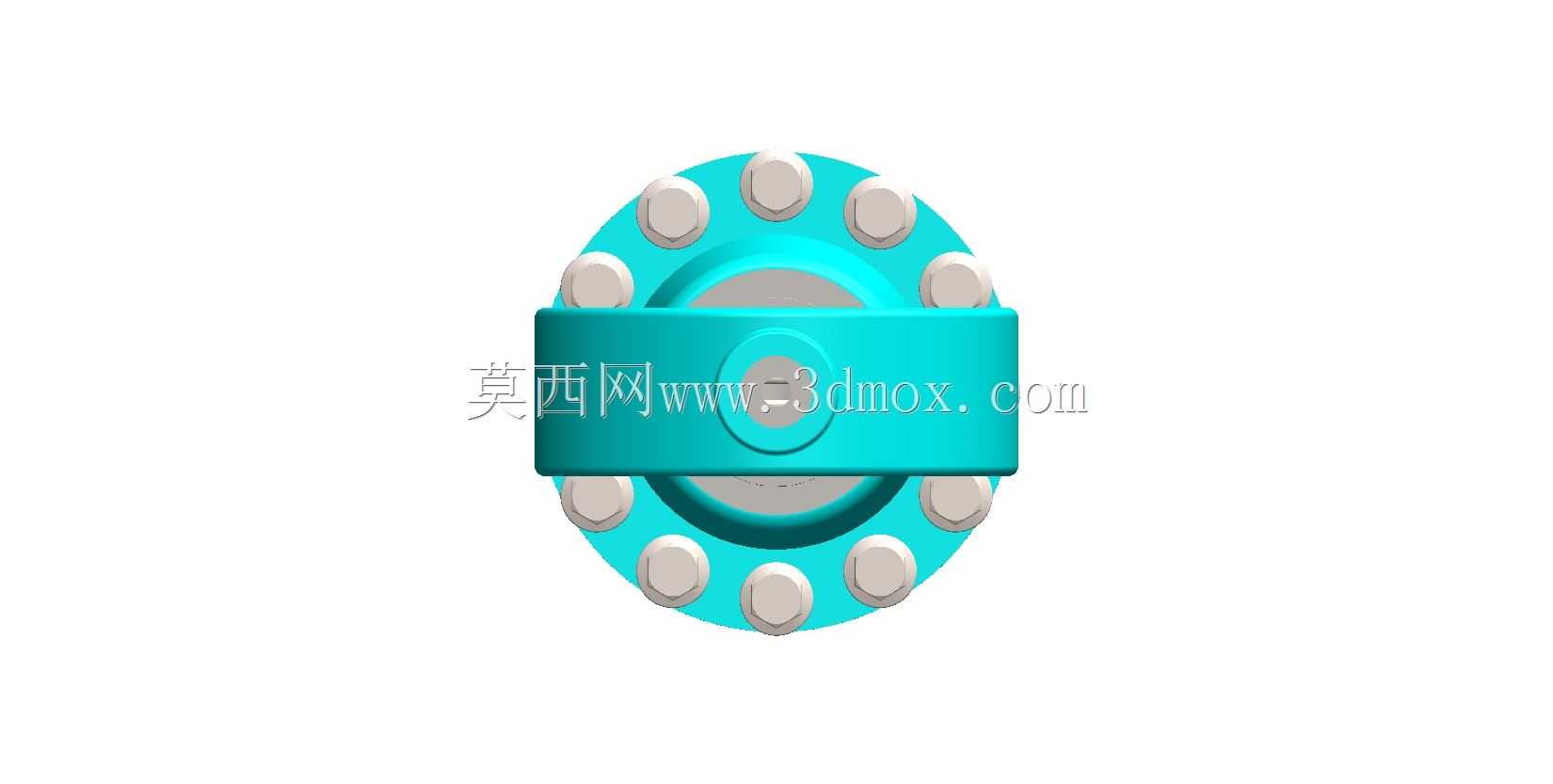

　　镀铬层也能提升防锈能力，适应潮湿、户外露天的作业场景。油口设置在缸筒两端的合理位置，既方便液压管路的连接排布，也不会在油缸摆动过程中与周边部件发生管路拉扯。整体结构没有冗余设计，所有尺寸都围绕重载工况下的可靠性做匹配，比如缸筒壁厚按照额定工作压力下的强度要求做了冗余计算，能承受短时的压力冲击而不出现鼓包、开裂问题，端盖与缸筒的连接采用螺栓加螺纹复合锁紧，避免高压冲击下出现端盖脱出的故障。在实际选型适配时，只需要匹配对应的工作行程、额定推力、铰接安装尺寸，就可以直接替换同规格的常规铰接油缸，不需要额外改动周边安装结构，对于设备改造、备件替换的场景十分友好。
