小型概念数控磨床三维结构设计

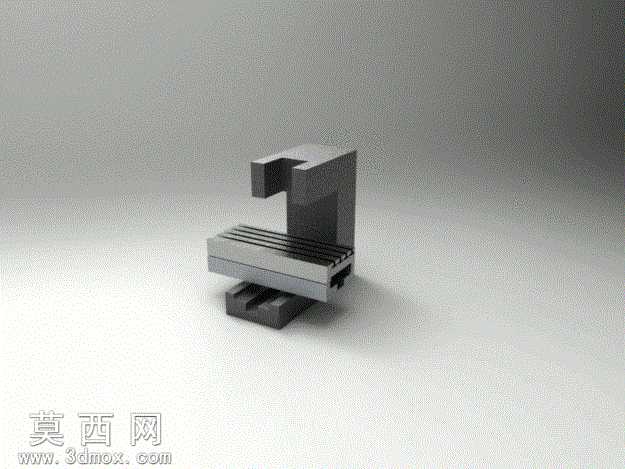

本作品为面向个人学习用途打造的小型概念数控磨床三维建模成果，整体建模过程围绕磨床核心功能结构展开，在三维软件中完成全参数化结构搭建，先以磨床的立式床身、水平工作台为核心基础部件进行草绘定位，通过拉伸、切除等基础特征命令构建出床身的C型支撑架构，该架构充分考虑磨头作业的受力支撑需求，在拐角处做了加厚过渡处理，避免应力集中问题。工作台部分采用T型槽结构设计，在建模时通过阵列特征快速生成等距分布的槽体结构，既还原了真实磨床工作台的工件装夹功能，也保证了模型结构的规整性。底部的滑动支撑模块采用分层式结构设计，分别对应X、Y轴的进给运动导向，建模时预留了导轨安装位的结构特征，方便后续拓展运动仿真相关内容。渲染环节采用哑光金属材质模拟床身的铸铁质感，工作台面做了轻微的拉丝纹理处理，搭配浅灰色哑光地面背景，通过三点布光方案突出模型的结构轮廓，阴影部分做了柔化处理，让整体渲染效果更贴近工业设备的真实展示效果。设计思路上以简化结构、突出核心功能为原则，省略了复杂的外罩、管线等非核心部件，重点呈现磨床的支撑、进给、作业端三大核心模块的布局关系，既满足个人对磨床结构的学习认知需求，也可作为数控设备入门学习的参考模型。模型各部件之间保留了合理的装配间隙，结构比例参考了小型桌面级数控设备的尺寸参数，整体造型紧凑简洁，没有冗余的装饰结构，所有特征均围绕磨床的实际功能逻辑搭建，能够清晰展现立式数控磨床的基础构造原理。
