管道夹持用手动管虎钳结构设计

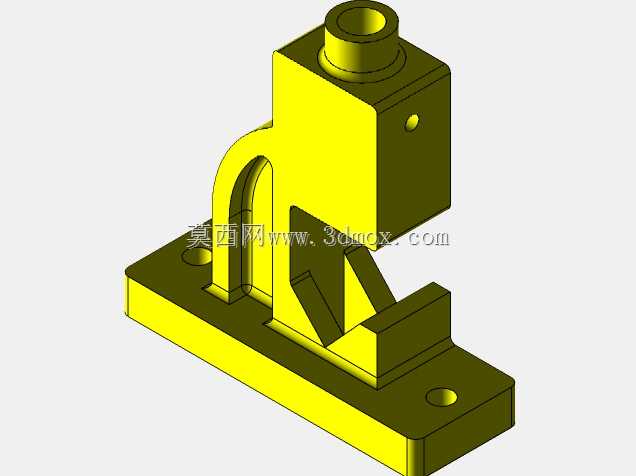

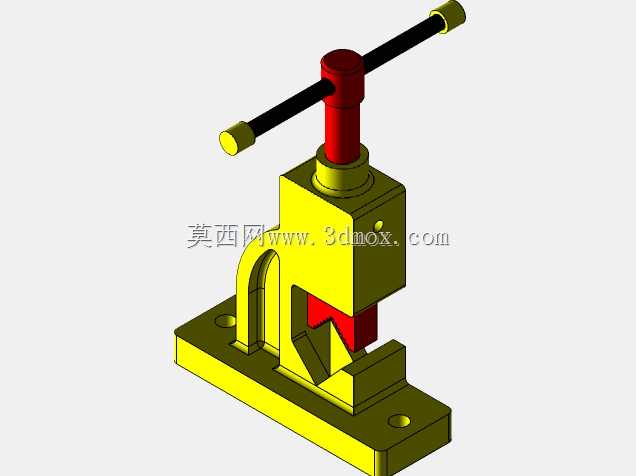

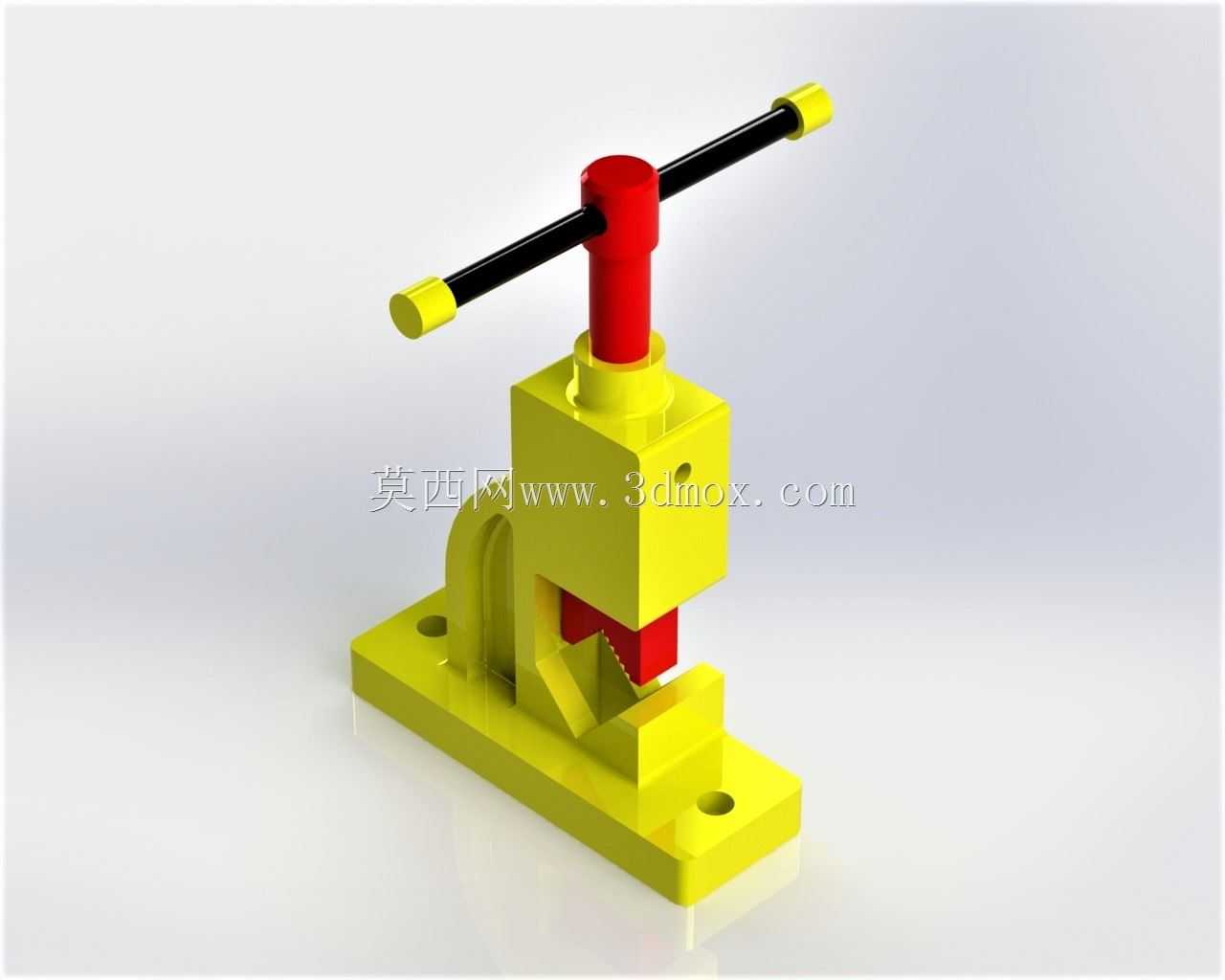

　　在管道安装、水暖施工、小型管材加工的现场作业场景里，管虎钳是用来固定圆形管材、避免工件在套丝、切割、坡口加工过程中发生转动或位移的核心手动工装，区别于普通平口台虎钳，这类夹具专门针对圆柱类管材的曲面轮廓做了夹持结构适配，能在不压伤管材外壁的前提下提供足够的夹紧摩擦力。这款管虎钳采用整体式铸造基座作为承载主体，基座底部预留两个对称的安装通孔，可通过螺栓将整套夹具固定在工作台、角钢支架等作业平台上，安装孔的中心距适配常规钳工台的预留安装位，不需要额外做转接板加工，现场部署效率较高。从结构组成来看，整套夹具分为基座支撑单元、升降夹紧单元、手动施力单元、钳口咬合单元、导向限位单元五个独立模块，每个模块的零件都做了独立的结构拆分，

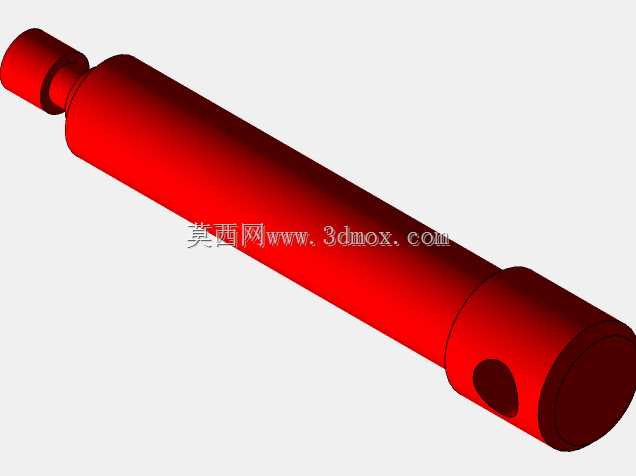

　　方便后续做易损件替换，比如钳口部分的齿形咬合块采用可拆卸设计，长期使用齿形磨损后，只需要拧下固定螺栓就能更换咬合块，不需要整体报废钳体。手动施力部分采用T型转杆结构，转杆两端做了防滑限位端头，作业时可以双手同时施加扭力，带动内部的升降螺杆做垂直方向的进给运动，螺杆和钳身的配合部位做了足够长度的导向段，避免夹紧过程中出现钳头偏摆，导致管材夹持轴线偏移。钳口的咬合齿采用V型对称布局，不管是夹持小直径薄壁铜管，还是大直径厚壁镀锌钢管，都能保证管材轴线和钳体基准面垂直，方便后续套丝作业时保证螺纹和管材的同轴度，避免出现螺纹偏斜、连接漏液的问题。钳身的导向槽和升降滑块之间预留了合理的配合间隙，既不会因为间隙过小导致滑动卡滞，

　　也不会因为间隙过大出现夹紧晃动，日常维护时只需要定期在导向面涂抹润滑脂，就能保证长期操作的顺畅性。整体结构没有复杂的传动零件，全部采用纯机械手动结构，不需要外接气源、电源，适合在无供电的野外施工、户外管线抢修场景下使用，整体外形紧凑，不会占用过多工作台空间，夹持行程覆盖常规水暖施工、设备管路装配的常用管材直径范围，能满足多数现场作业的夹持需求。
