基于SolidWorks的涡轮泵结构设计方案

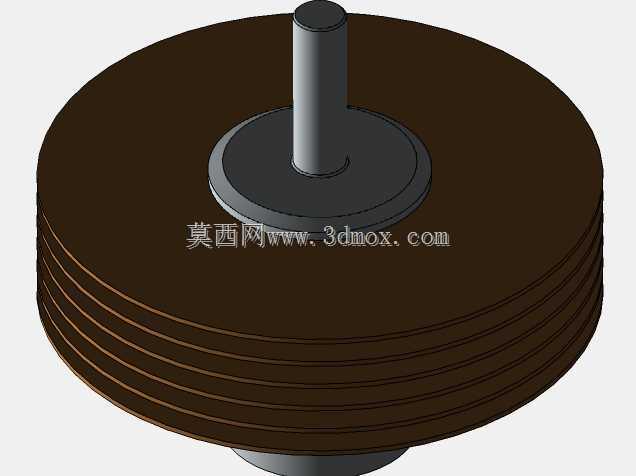

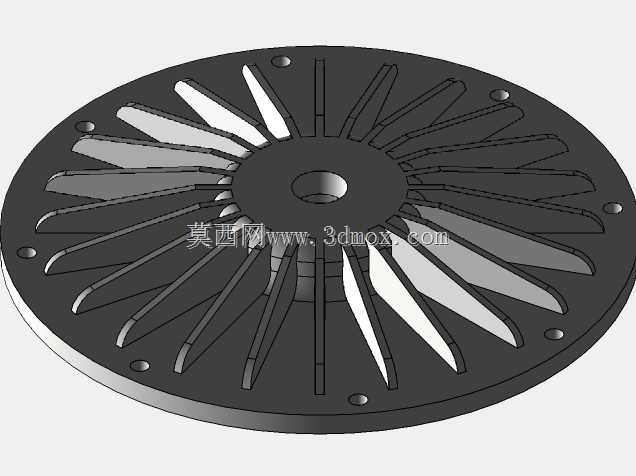

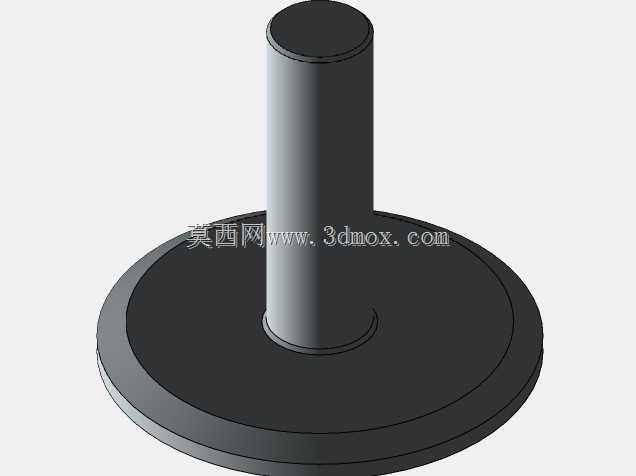

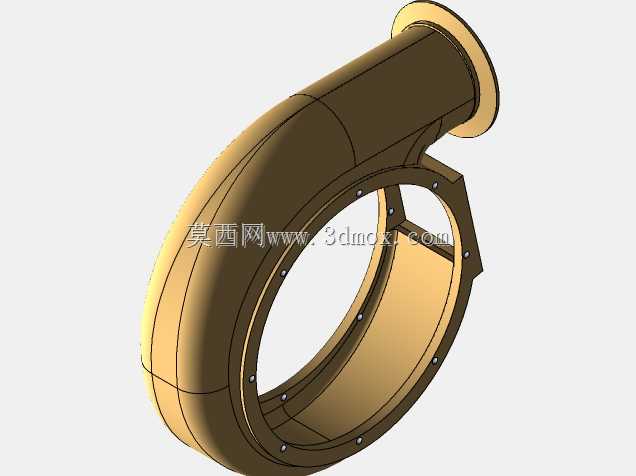

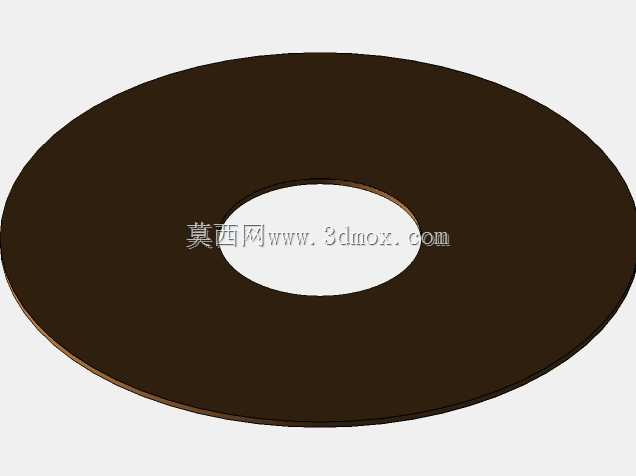

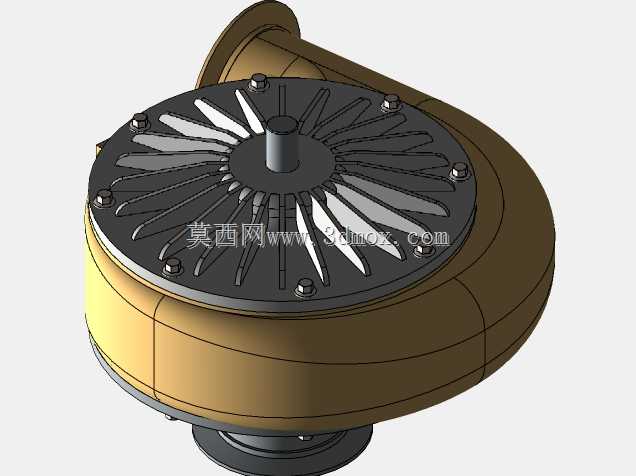

　　在流体输送类设备的结构设计工作中，涡轮泵的三维建模需要兼顾流体动力学特性与机械结构可靠性，本次完成的涡轮泵结构设计，可覆盖中小流量高扬程的流体输送场景，常见于工业循环系统、小型动力装置配套、流体增压输送等工况，能够完成清洁流体、低粘度介质的稳定输送作业。从结构设计逻辑来看，建模过程优先梳理了核心功能部件的装配关系：顶部端盖通过周向均布的紧固件实现与泵体的密封连接，端盖中心预留的轴孔用于穿设动力输入轴，轴端直接连接径向排布的叶轮结构，叶轮叶片采用等弧度放射状布局，能够在高速旋转过程中对进入泵腔的介质形成持续离心推力，匹配蜗壳型的流道结构将介质动能逐步转化为压力能，最终通过切向布置的出口法兰完成介质输出。

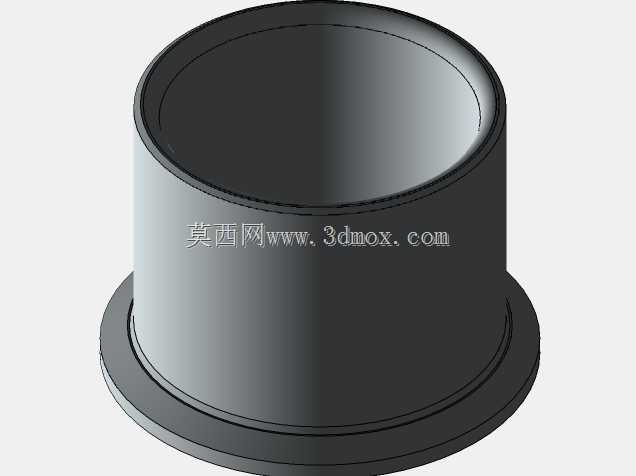

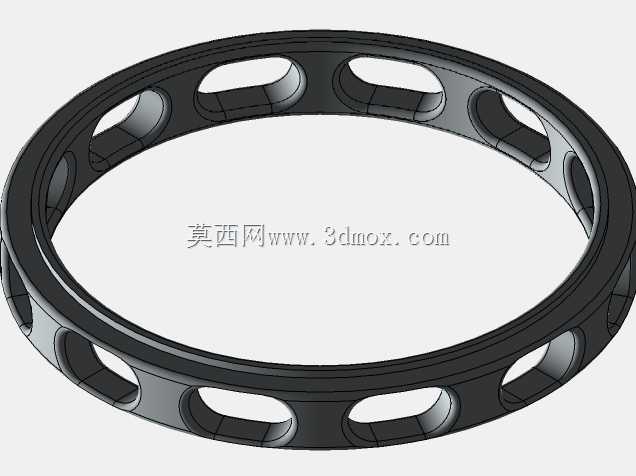

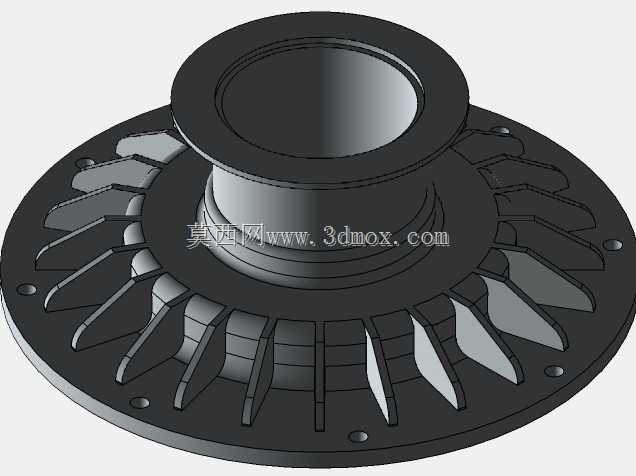

　　设计过程中对安装边界做了明确约束：泵体底部设置同轴的入口连接段，可与对应通径的管路法兰直接对接，侧方出口的朝向与泵体底座的安装孔位做了角度适配，能够满足常规卧式安装的空间要求，整体结构的径向尺寸与轴向高度做了比例优化，避免在配套设备安装时出现空间干涉。从功能特性层面，该结构的叶轮与端盖之间预留了合理的运转间隙，既可以减少旋转过程中的摩擦损耗，也能保证泵腔的容积效率，泵体外壳采用分段式的曲面结构，在保证流道顺滑过渡的同时，也降低了壳体铸造或机加工的工艺难度，周向布置的紧固件选型匹配了泵体额定工作压力下的密封压紧力要求，能够避免运转过程中出现连接松动或介质渗漏的问题。建模过程中对所有配合面做了公差适配的结构预留，比如轴与轴孔的配合段、

　　密封件安装槽的尺寸、法兰连接的螺栓孔分布圆直径，都参照通用泵类设计规范做了参数化设定，方便后续根据实际工况参数调整通径、叶轮直径等核心尺寸，快速衍生出不同参数规格的同系列涡轮泵结构。在结构细节处理上，叶轮叶片的厚度从根部到外缘做了渐变处理，根部加厚保证结构强度，外缘减薄降低流体扰动阻力，蜗壳流道的截面面积从入口到出口逐步扩大，匹配介质在流动过程中的压力变化规律，减少流道内的涡流损耗，泵体下部的支撑结构做了加强筋布局，能够承受动力输入过程中的振动载荷，保证长期运转的结构稳定性。
