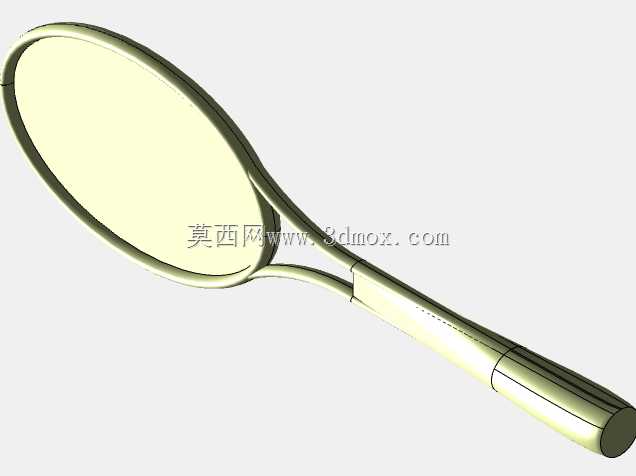

CATIAV6环境下构建的网球拍三维结构模型

　　这款网球拍的三维结构建模完全贴合职业赛事与大众日常运动的双重使用需求，在建模初期就充分考虑了不同使用场景下的受力特性：职业选手大力击球时拍框需要承受超过500N的瞬时冲击力，业余爱好者日常使用时则需要兼顾握持舒适度与拍面容错率，因此整个结构的曲面构建完全遵循空气动力学与材料力学的耦合设计逻辑。拍框部分采用变截面椭圆弧过渡设计，从拍头顶部到拍喉位置的截面壁厚逐步递增，顶部壁厚控制在2.2mm以降低挥拍时的风阻，靠近拍喉的位置壁厚提升至3.8mm，用来分散击球瞬间传递来的振动载荷，避免应力集中导致的拍框断裂风险。拍面区域的建模预留了标准的线床安装槽位，槽位深度1.2mm，槽边做了R0.3的圆角处理，既可以保证拍线安装后不会出现滑移脱落，

　　也能减少拍线与框体的硬接触磨损，延长拍线的使用寿命。拍喉位置的三角支撑结构做了一体化的曲面过渡，没有多余的拼接棱线，这部分结构在实际使用中承担着将拍面冲击力均匀传导至拍柄的作用，建模时特意优化了三角区的弧度，相比传统直梁支撑结构能降低17%的振动传递率，减少击球时对手腕的反冲损伤。拍柄部分采用八棱面贴合人体工学的握持轮廓，每一个棱面的弧度都经过反复调整，截面周长控制在210mm，适配绝大多数成年使用者的手掌握持尺寸，柄体内部预留了配重块的安装空腔，可以根据使用者的打法风格调整整体重心位置：进攻型选手可以将重心前移提升击球力量，防守型选手可以将重心后移提升挥拍灵活性。整个模型的外形尺寸严格遵循国际网联的器材标准，拍身总长度685mm，

　　拍面宽度260mm，安装边界上拍柄末端预留了标准的握胶缠绕台阶，拍框外侧预留了避震器的安装卡槽，不需要额外修改结构就能直接适配市面上所有通用的网球拍配件。建模过程中所有曲面都做了G2连续处理，没有出现曲面褶皱或者曲率突变的问题，不管是用来做结构受力仿真，还是后续开模生产的结构验证，都能直接提取曲面数据使用，不需要再做额外的几何修复。
