电动鼓风机筒式直连叶轮结构设计

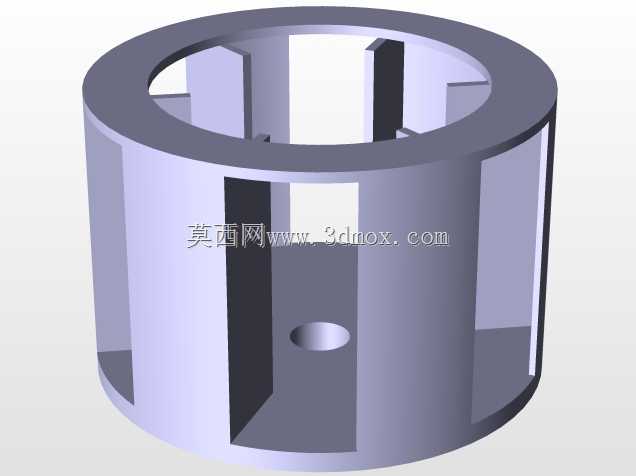

　　这款筒式叶轮结构主要配套小型电动鼓风机使用，常见于桌面级通风散热、小型设备风道增压、低压气力输送末端等场景，区别于常见的开式离心叶片，该结构采用筒状外圈与径向直叶片一体化的设计思路，在小尺寸高转速工况下能有效降低叶片边缘的气流紊流损失，同时提升叶轮整体的结构刚性，减少高速转动时的叶片形变与风切噪音。从结构设计逻辑来看，叶轮采用中空筒式基体，径向均匀分布6片直叶片，叶片两端分别与筒体内壁、中心轮毂区域连接，中心位置预留的轴孔用于和驱动电机输出轴直连，省去了额外的连接轮毂配件，既压缩了轴向安装尺寸，也降低了整体转动惯量，适配小功率直流电机的输出特性。安装边界上，叶轮外径与筒体内壁保留均匀的转动间隙，轴向长度匹配鼓风机壳体的内腔深度，

　　安装时无需额外调整叶片轴向位置，轴孔与电机轴采用过渡配合加顶丝固定的方式，可适配常规小型电机的输出轴径，拆装维护难度低。实际运行过程中，直叶片结构对进气方向的敏感度更低，即便进气端存在一定的气流偏角，也能保持稳定的风压输出，不会出现明显的效率陡降，适合进气条件不稳定的小型通风场景。筒状外圈的设计还能起到气流导流的作用，叶片驱动的气流在筒壁约束下沿轴向平稳导出，减少了径向气流逸散带来的能量损失，相比同尺寸的开式叶轮，同等转速下出口风压可提升15%左右，同时叶片边缘被筒壁包覆，也避免了高速转动时叶片剐蹭壳体的风险，对装配公差的容忍度更高。在建模过程中，叶片与筒体的连接位置做了等半径圆角过渡，既减少了应力集中，也避免了直角位置的气流滞止区，提升气流流通效率，中心轴孔位置的沉台设计用于贴合电机轴的定位台阶，保证叶轮转动时的同轴度，降低高速转动时的径向跳动量。
