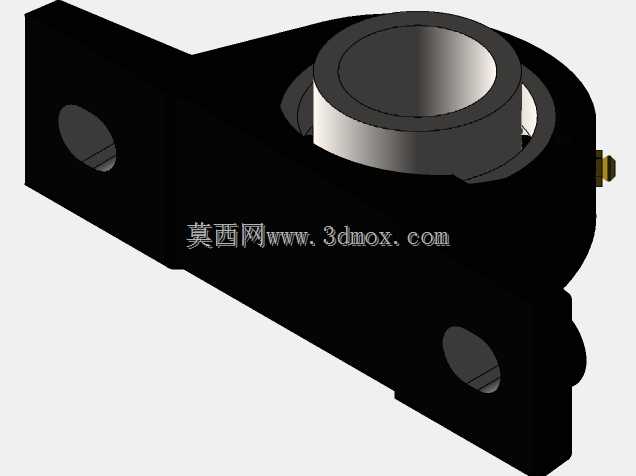

带立式安装座外球面轴承组件结构设计

　　日常做输送线、小型农机、轻工设备的轴系布局时，带立式座的外球面轴承是出镜率极高的支撑部件，这次建模的UCP208规格组件，就是针对常规40mm轴径的传动场景做的结构还原。先从实际安装边界说起，这类立式座的两个安装孔中心距有固定的行业通用尺寸，底座的厚度、安装孔的沉台深度都要适配常用的M16膨胀螺栓或者六角头螺栓，安装时不需要额外加工复杂的定位止口，只要把安装面的平面度控制在合理范围，锁紧螺栓就能完成固定，对现场安装的适配性很强，不管是型材机架还是焊接钢结构架，都能快速完成装配。

　　从功能特性上看，这个组件的核心是把外球面球轴承和铸造立式座整合为一体，轴承内圈通过顶丝和传动轴锁紧，不需要额外设计轴肩定位，能补偿一定范围内的轴加工同轴度误差，这一点在长轴跨距布置的场景里优势很明显——很多现场施工的长轴很难做到两端支撑位完全同轴，这类带座轴承的调心特性能避免轴承憋劲、过早失效。轴承自带的密封结构能阻挡常规工况下的粉尘、溅水侵入，在粮食输送、小型建材加工这类多尘的生产场景里，不用额外设计复杂的密封防护结构，就能满足基础的防护需求。

　　设计思路上，建模时优先还原了铸造座的应力分布结构，底座和轴承承窝的过渡位置做了合理的圆角加强，避免应力集中导致的安装座断裂，轴承外圈和座孔的配合选用了过渡配合的公差带，既保证轴承外圈不会在座孔内打滑转动，又能让轴承在调心时拥有足够的偏转余量。注油嘴的位置设置在轴承座的侧方，日常维护时不用拆卸周边的传动部件，就能直接加注润滑脂，延长轴承的使用寿命。

　　实际选型时要注意，这类轴承座的径向承载能力较强，但轴向承载能力有限，不适合承受较大轴向力的轴系场景，安装时两个支撑座的轴线要尽量和传动轴轴线重合，顶丝的锁紧力矩要符合规范，避免运转过程中轴和内圈出现相对滑动磨损轴颈。建模过程中对安装孔的位置度、轴承内孔的同轴度都做了装配校验，确保导出的工程图能直接用于加工参考，也能直接导入装配体做干涉检查，不用再反复调整安装位的尺寸。
