汽车制动管路形位公差检测专用检具结构

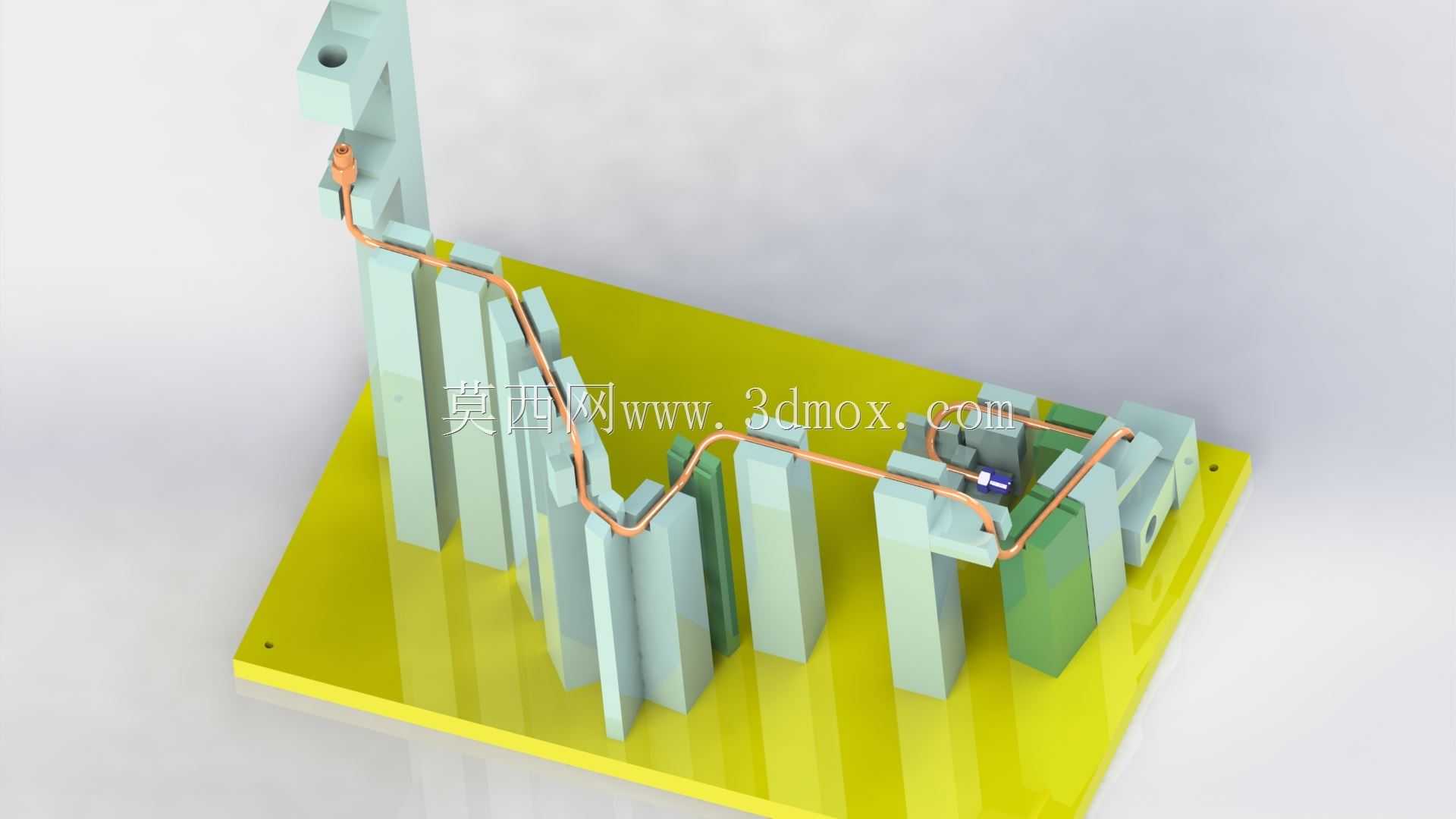

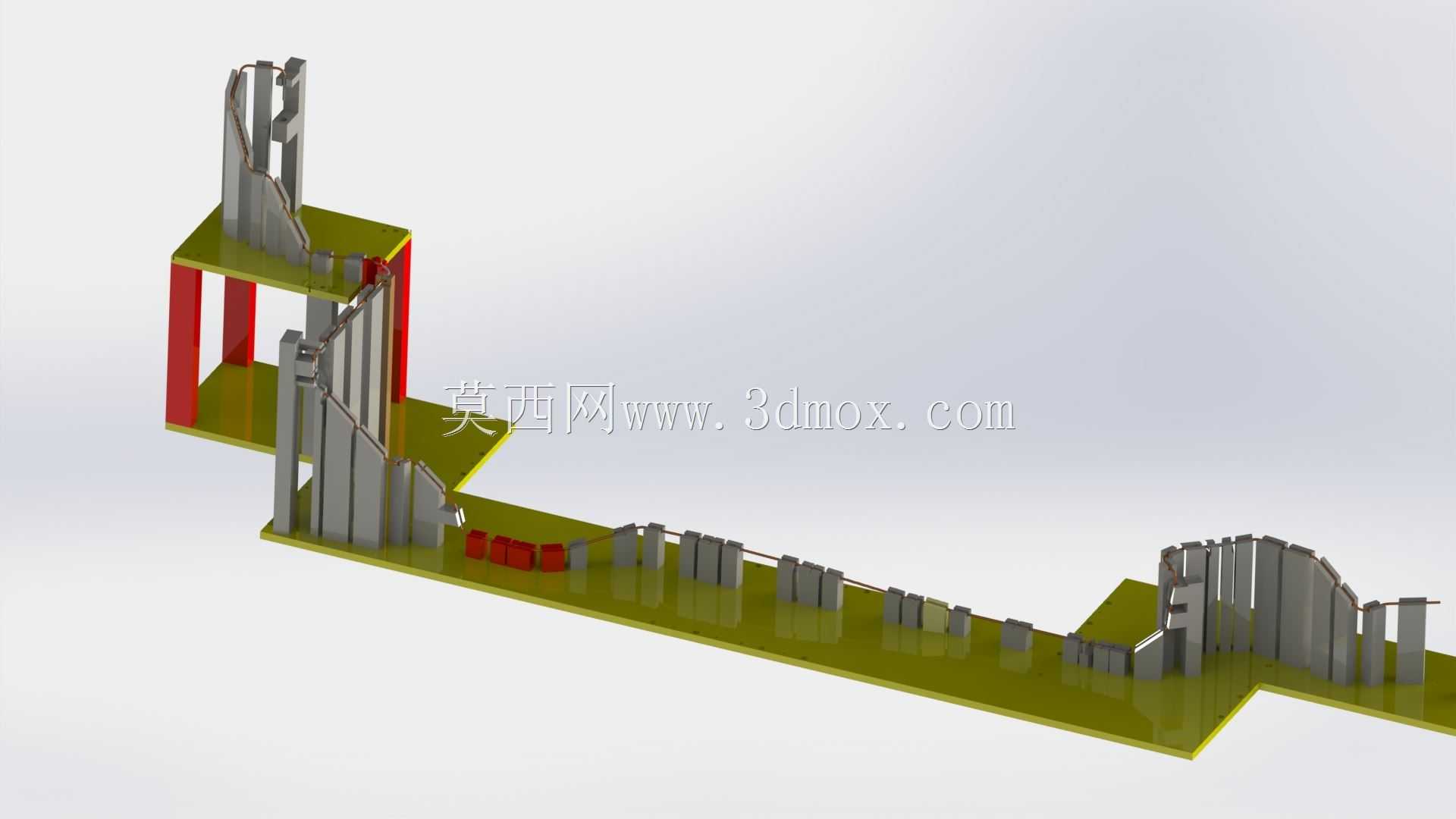

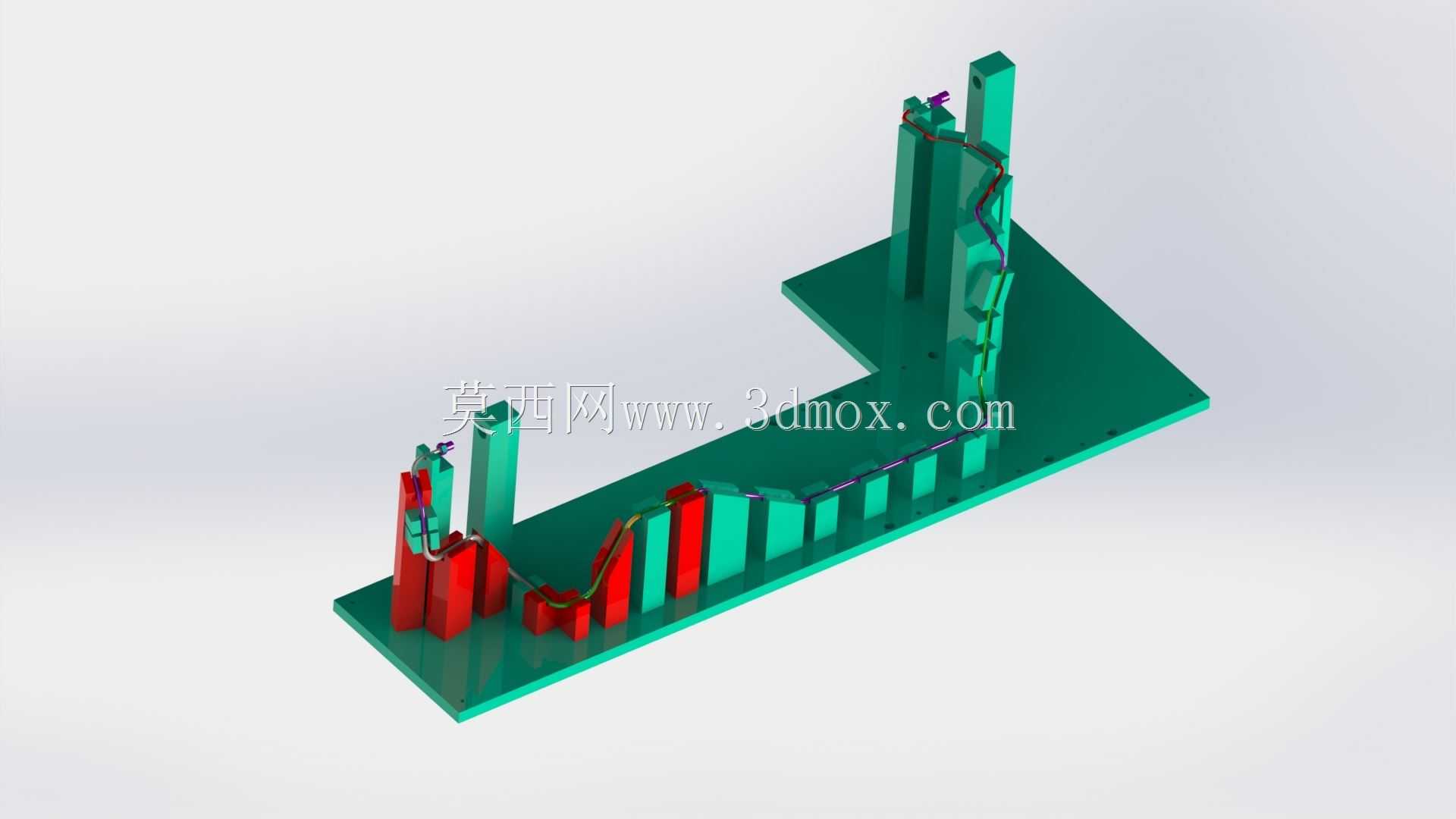

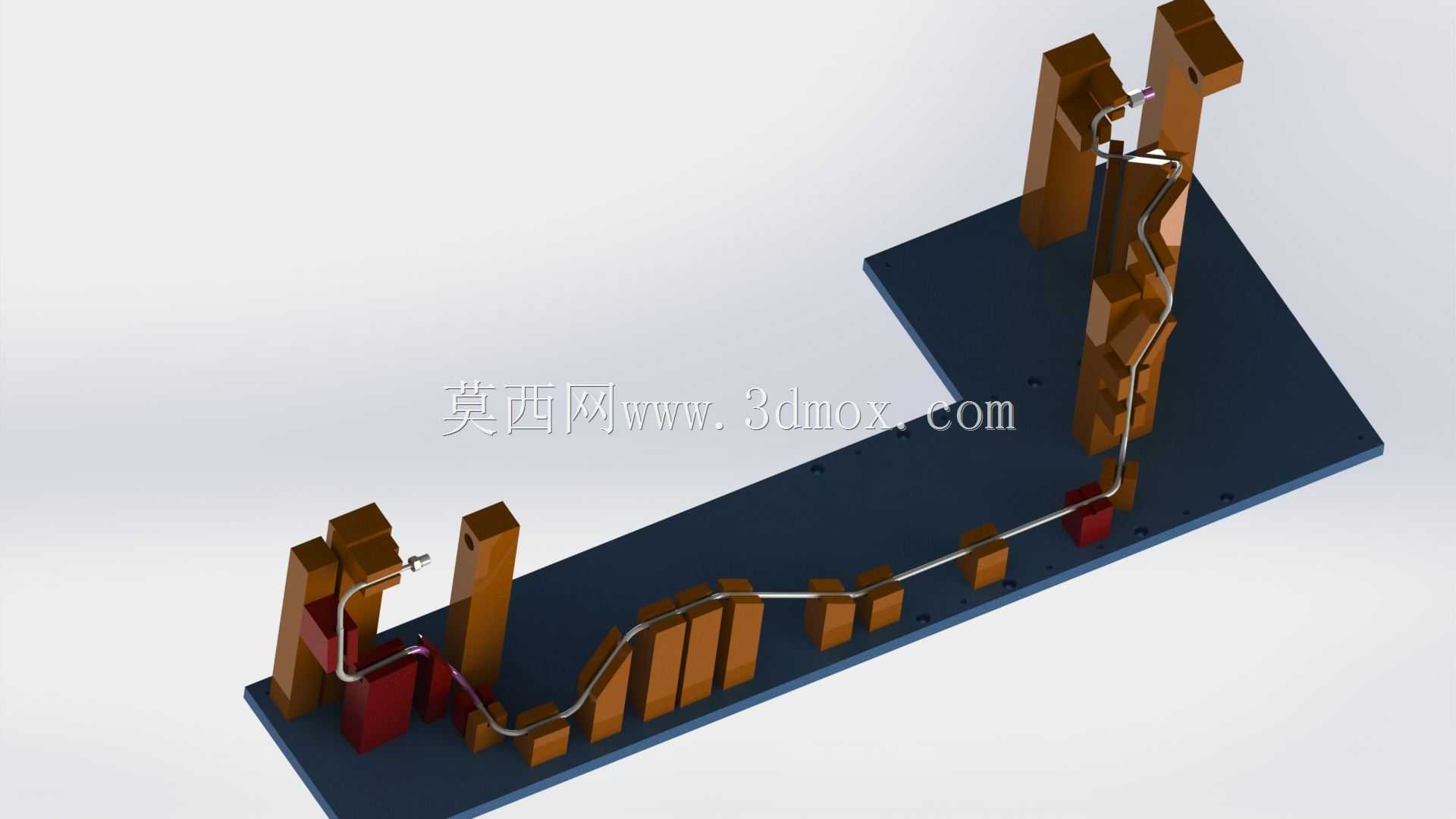

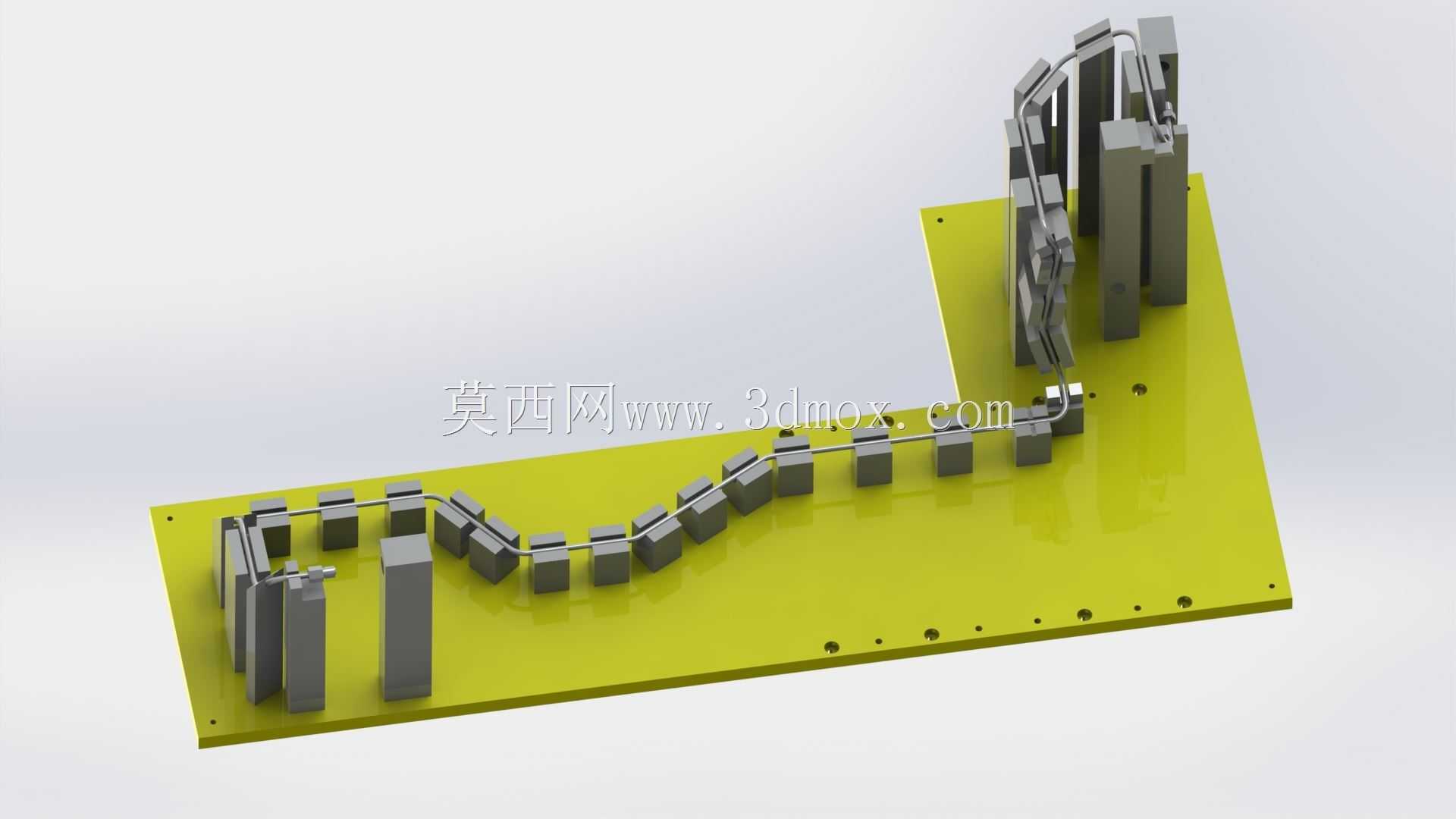

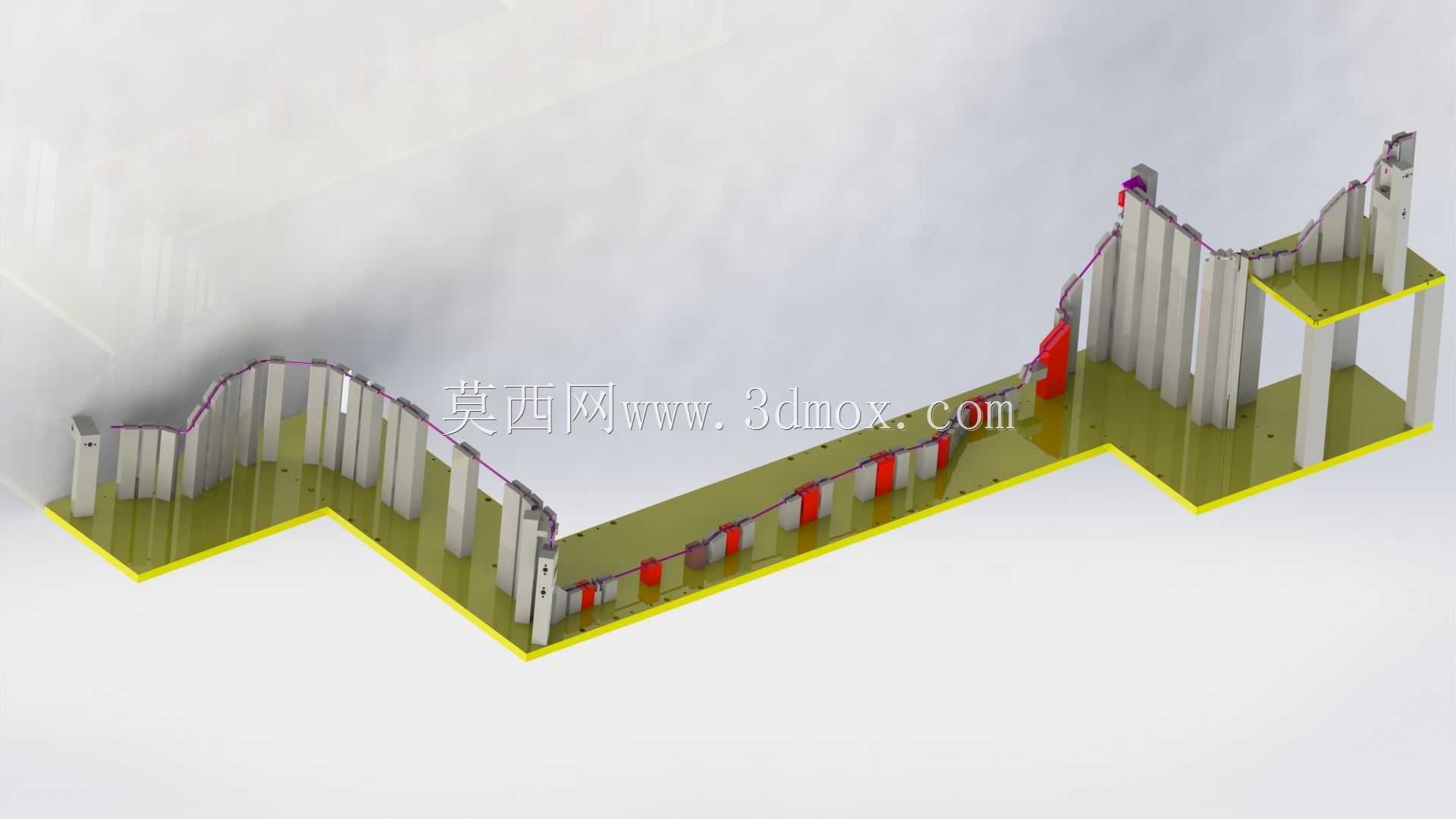

　　这套检具主要面向汽车制动系统装配环节的硬管来料校验场景，在制动管完成弯管成型工序后、进入总装线前，完成管路空间走向、弯折角度、端点位置的全尺寸快速核验，避免不合格管路流入装配工位造成装配卡滞、密封失效甚至制动性能隐患。检具的基座采用整块平板加工，作为所有定位模块的安装基准，基座上的定位销孔、安装面均一次装夹加工完成，保证各定位模块的位置度公差控制在0.05mm以内，避免基准累积误差影响检测结果。所有立式定位块按照制动管的三维空间走向排布，每个定位块的型面完全贴合对应管段的外壁轮廓，定位块的高度根据管段的Z向坐标精准设置，管路放置到检具上时，无需额外夹持即可自然贴合所有定位型面，

　　操作人员可直接通过目视或塞尺快速判断管路弯折尺寸是否合格，单根管路的检测时长可控制在10秒以内，适配产线节拍要求。检具端部设置了管路接头的定位仿形块，可同步校验管端接头的朝向、插入深度是否符合装配要求，避免出现管端角度偏差导致的装配后管路应力集中问题。设计过程中充分考虑了不同批次管路的尺寸公差带，定位型面预留了合理的检测间隙，既不会因为间隙过大放过不合格品，也不会因为间隙过小造成合格管路无法放入的误判。检具整体的安装边界可适配车间常规检测工作台的台面尺寸，基座底部设置了防滑垫，放置在台面上无需额外固定即可稳定使用，定位块采用耐磨非金属材质制作，长期与铜管、钢管管路接触也不会刮伤管路表面的防腐镀层，同时自身磨损量极小，

　　可满足长期高频次的检测使用需求。在检具的闲置工位还预留了标识安装位，可粘贴对应管路的零件号、合格判定标准标识，避免不同型号管路的检具混用。整套结构没有复杂的运动机构，所有检测定位面均为固定式结构，故障率极低，日常维护仅需定期清洁定位型面的杂物即可，无需复杂的校准操作，适合车间一线操作人员直接使用，不需要专门的质检人员操作，可直接布置在弯管工序的出料端，实现成型后即时检测，从源头把控制动管路的加工质量。
