法兰连接直通式单向截止止回阀结构

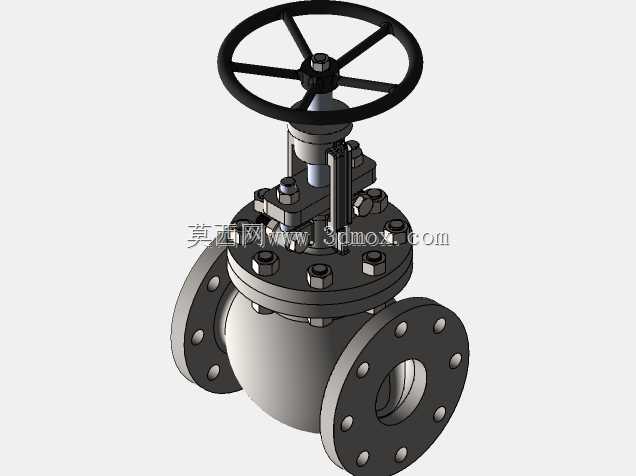

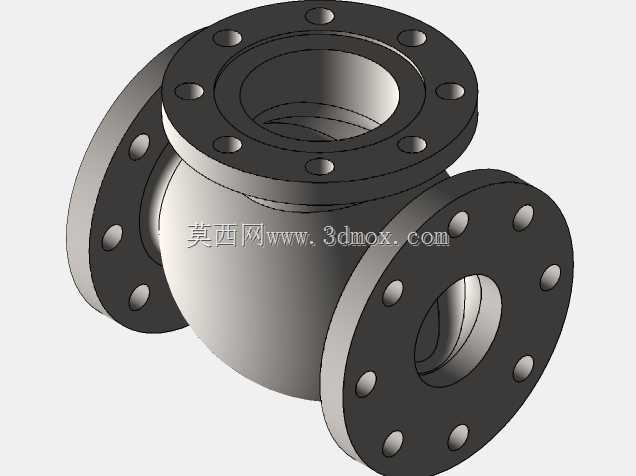

　　在石化、市政给排水、暖通空调、工业循环水等管路系统中，这类带手轮操作结构的法兰式止回阀是兼顾截断与单向止逆功能的核心管路元件，区别于纯自动止回的旋启式、升降式止回阀，该结构可通过顶部手轮实现阀瓣的强制启闭，同时在常规运行状态下依靠介质压力自动实现单向通断，避免管路介质倒流引发的泵组反转、水锤冲击、介质回流污染等工程问题。从实际应用场景来看，这类阀门常安装在泵出口端、换热设备进出口、介质需要定向流动的管段，比如锅炉给水管路中，既可以在停泵时自动阻断回水，也能在设备检修时通过手轮完全截断管路，无需额外串联截止阀，减少管路安装空间占用与泄漏点。从结构设计逻辑来看，阀体采用两通法兰直通式结构，两端法兰的密封面、

　　螺栓孔中心距严格匹配对应压力等级的管路法兰标准，安装时需保证阀腔内部流道与管路同轴，手轮操作空间预留不小于300mm的操作半径，避免后续运维时无法完成启闭操作。阀瓣采用锥面密封配合导向筋结构，介质正向流动时，流体压力克服阀瓣自重与弹簧预紧力（若带缓闭结构）顶开阀瓣，流道沿阀体中腔平滑过渡，减少局部阻力损失；介质反向流动时，回流介质压力与阀瓣自重共同作用，将阀瓣压紧在阀座密封面上，实现零泄漏截断，顶部的阀杆与手轮结构采用梯形螺纹传动，可在需要强制截断时转动手轮带动阀杆下压，将阀瓣牢牢压在阀座上，实现比自动止回更可靠的密封效果，适合需要长期关断的检修工况。建模过程中，法兰部分的螺栓孔采用圆周阵列特征，

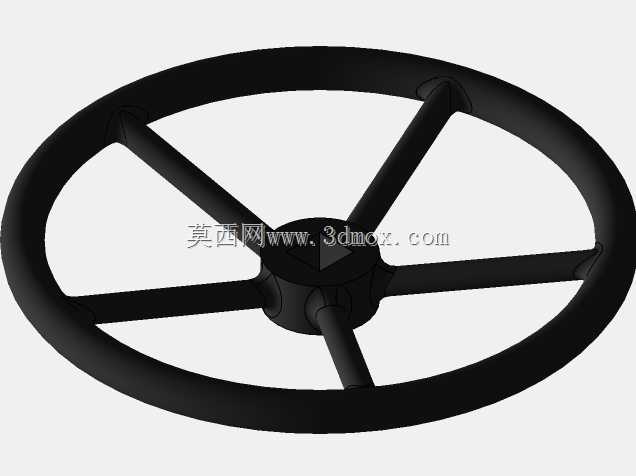

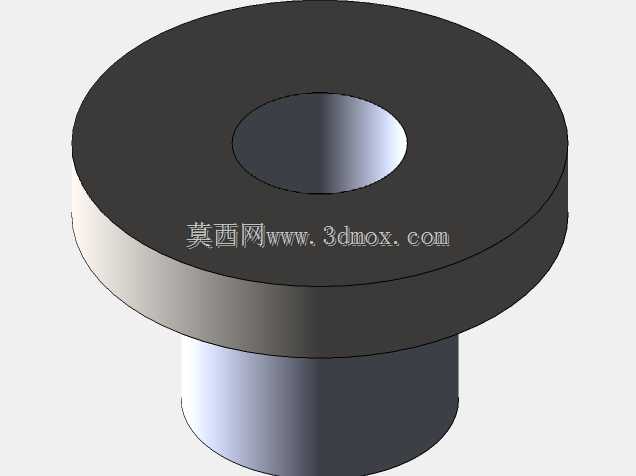

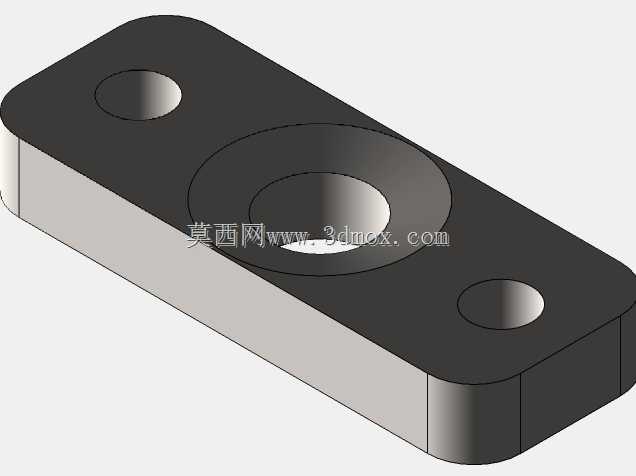

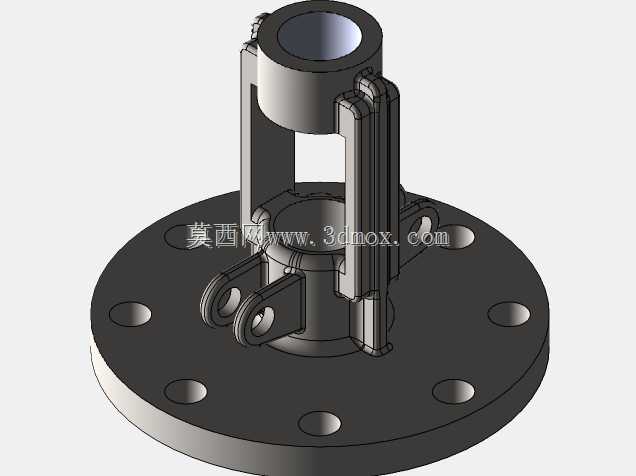

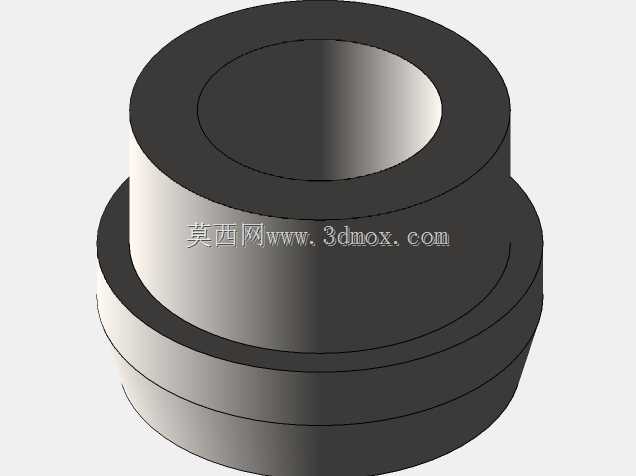

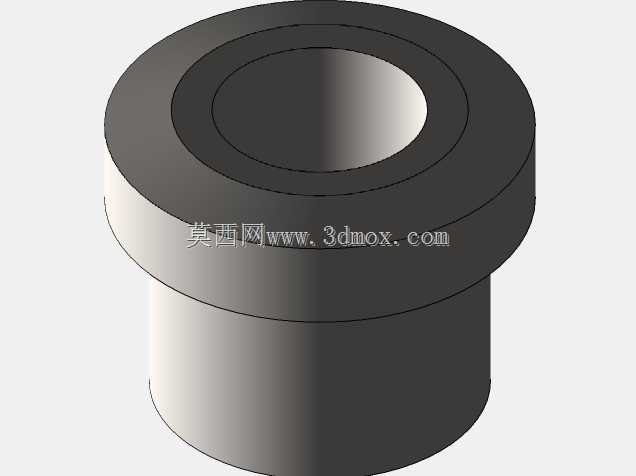

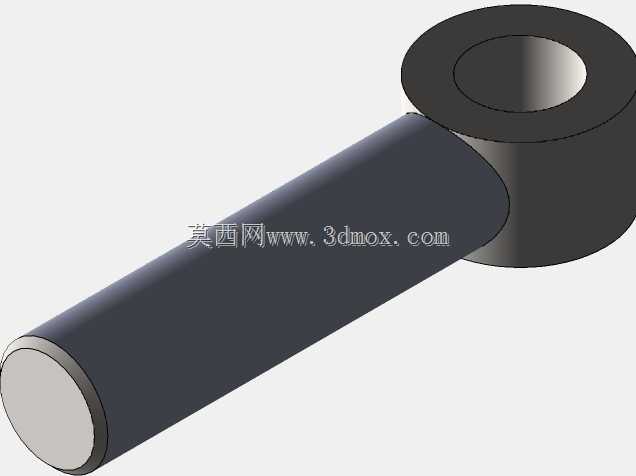

　　保证每个孔的位置度公差符合管路安装要求，避免现场安装时螺栓无法穿入；中法兰连接部分的螺栓、螺母采用标准件库调用，保证螺纹规格、垫片尺寸与实际工程选型一致；手轮部分采用轮辐式结构，既保证操作扭矩传递的强度，又减少整体重量，阀杆与阀盖之间的填料函部分预留了填料安装空间，建模时还原了填料压盖的调节螺栓结构，可直观展示密封填料的压紧方式，方便后续工程人员理解密封结构原理。从安装边界来看，该阀门的结构长度、法兰外径、螺栓孔数量与直径均符合公称压力1.6MPa、公称通径100mm的法兰阀门尺寸规范，安装时需注意阀体上标注的介质流向箭头与管路实际流向一致，手轮方向优先朝上，若受空间限制可倾斜安装，但不能倒置，避免阀瓣自重影响自动止回的灵敏度。

　　流道部分的建模做了平滑过渡处理，没有尖锐棱角，既符合实际铸造工艺的拔模要求，也能减少介质流动时的湍流与阻力，阀座密封面堆焊硬质合金的结构在模型中做了分层示意，可直观展示密封面的耐磨处理结构，方便设计人员在做管路应力分析时，准确提取阀门的重量、重心、流阻参数，为管路支吊架设计、泵组扬程计算提供准确的模型依据。
