PTC-Creo参数化内螺纹铜制球阀设计

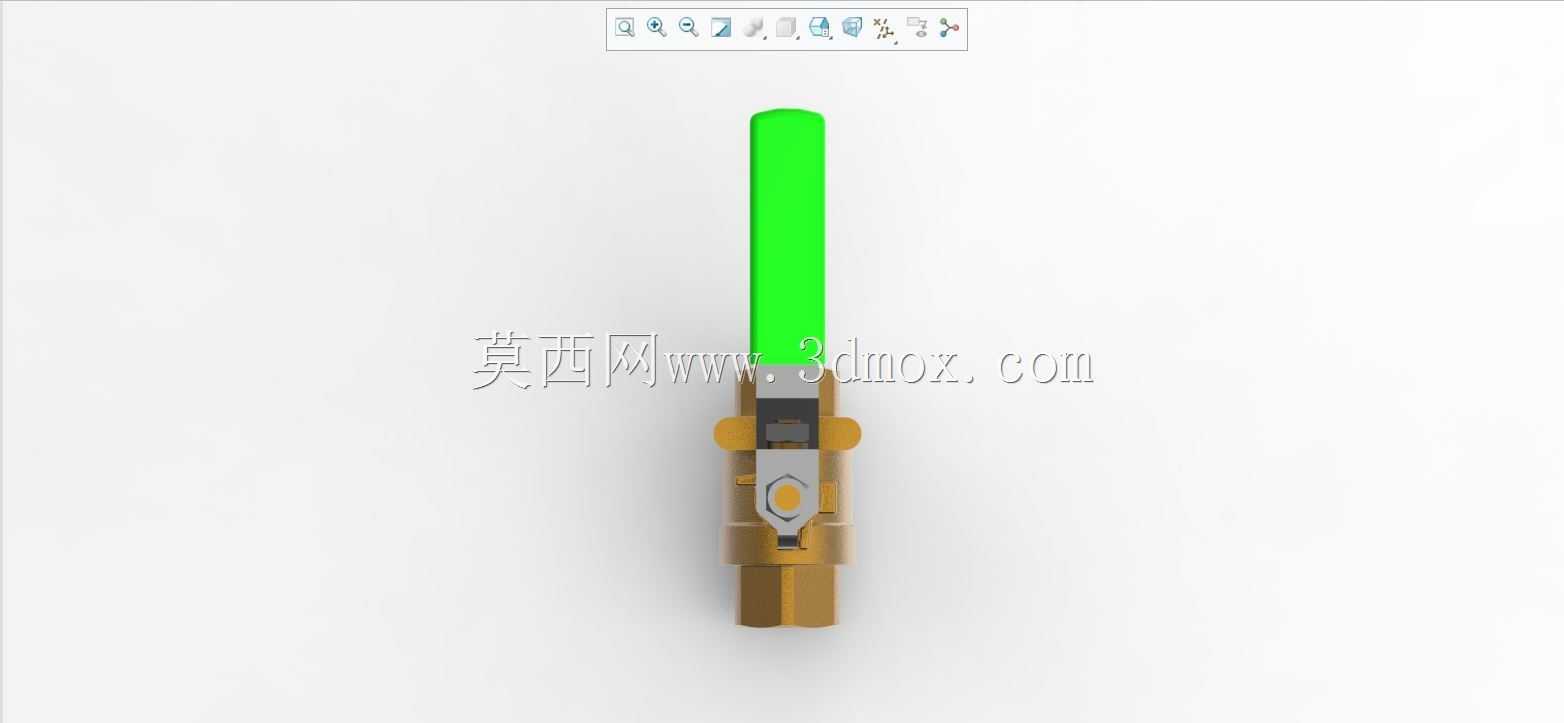

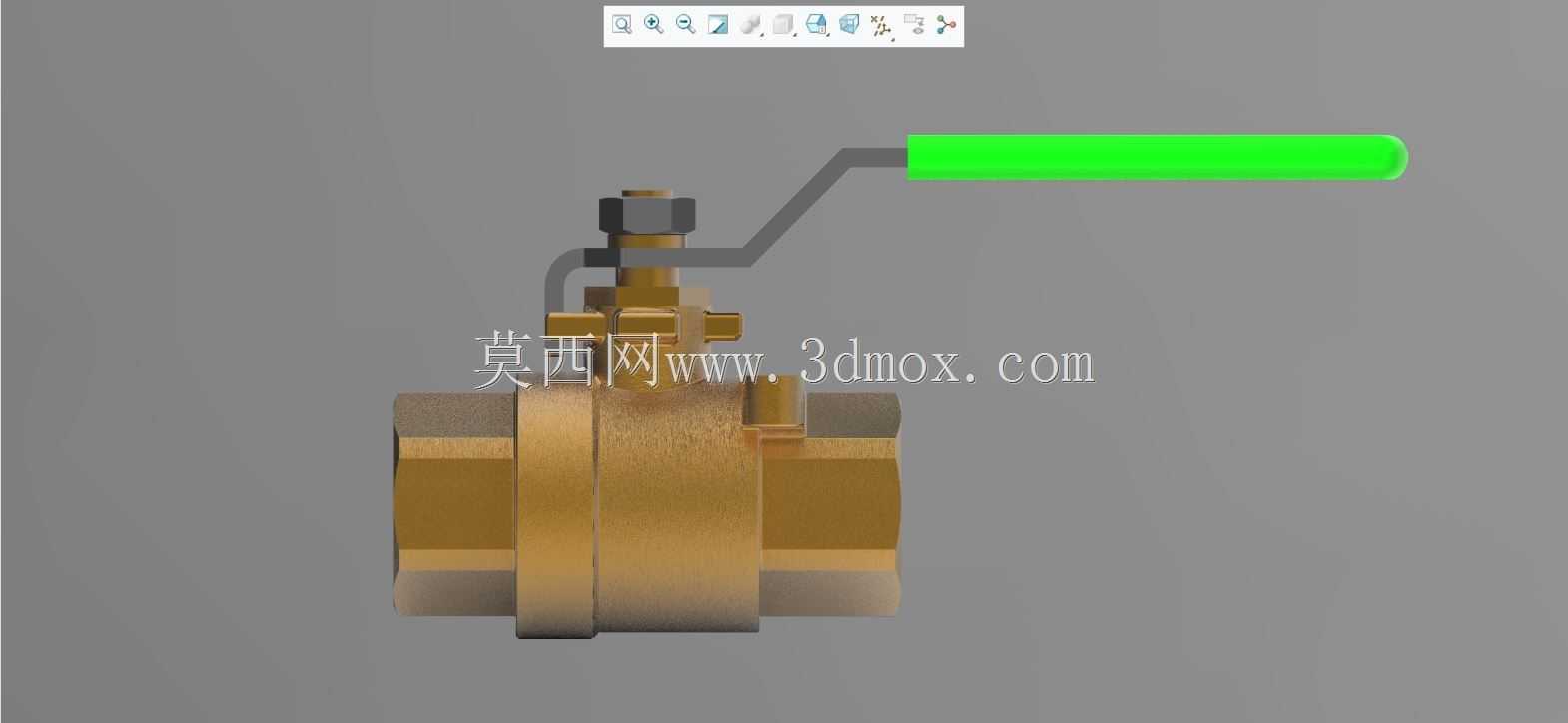

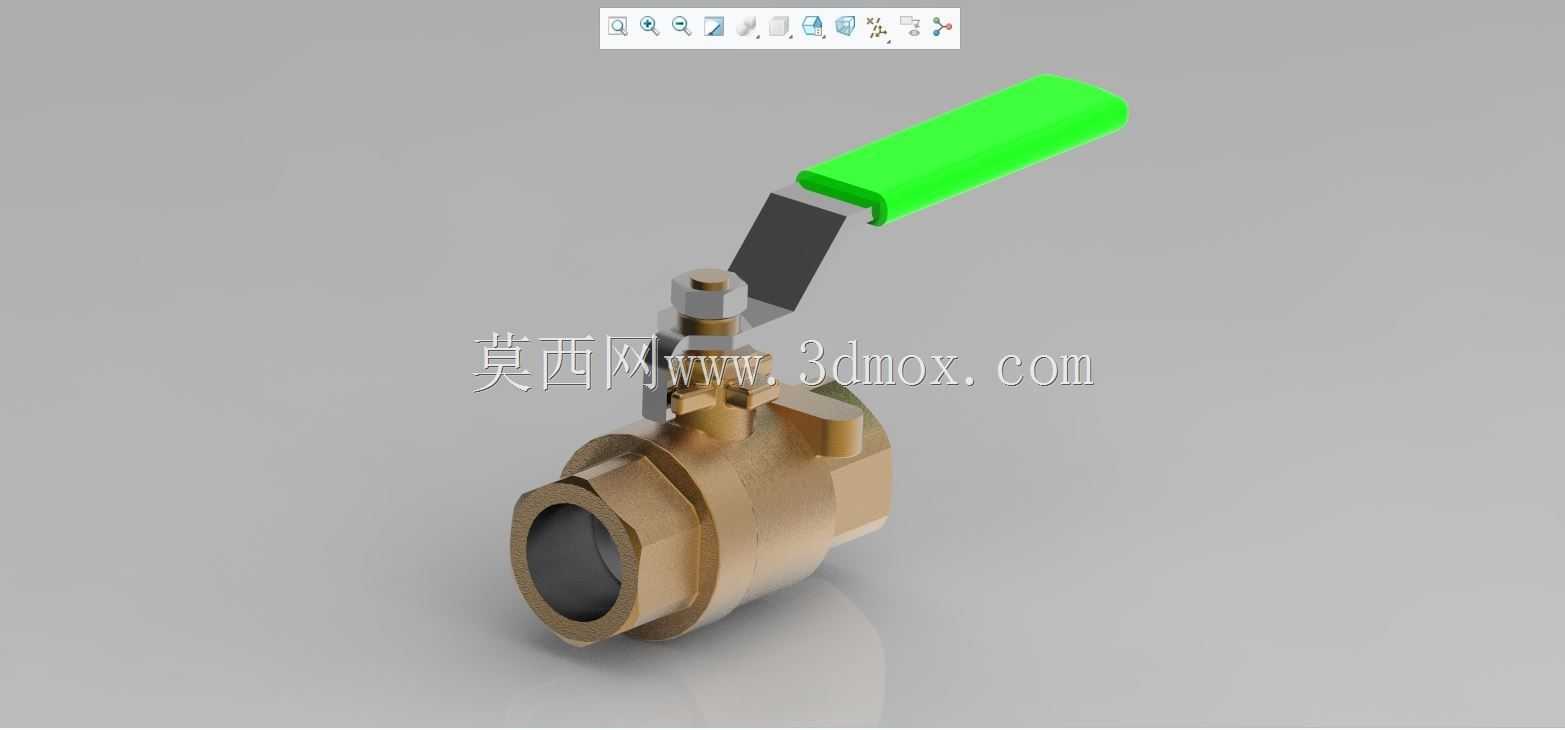

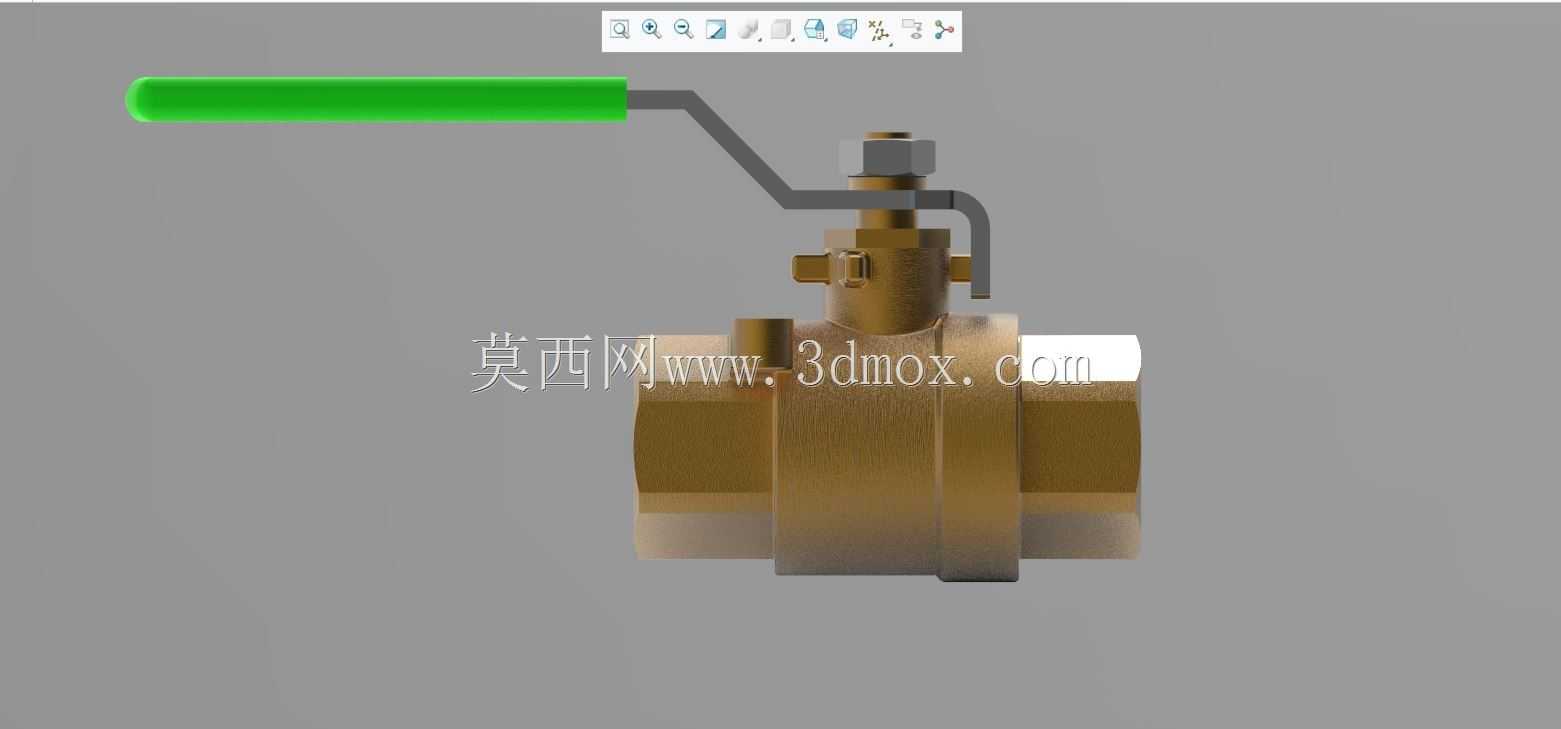

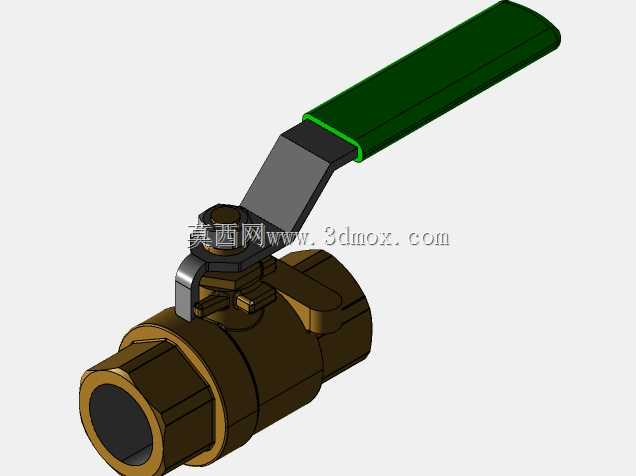

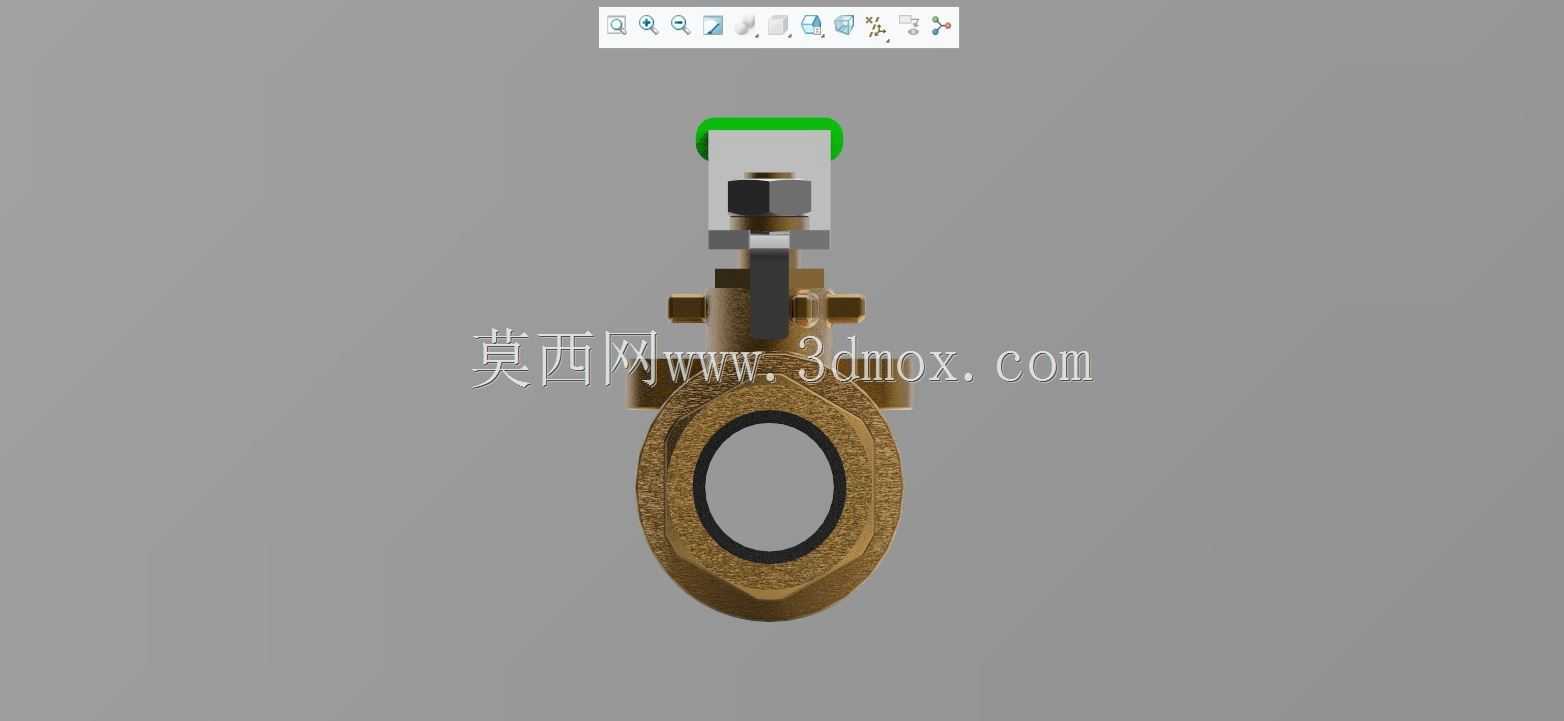

　　这款参数化设计的铜制内螺纹球阀，主要面向民用给排水、小型液压回路、低压气动输送、暖通空调支路等管路场景，承担管路介质通断控制的核心功能，区别于闸阀的升降式截流结构，该款采用球体旋转90度即可完成全开全关动作，操作行程短、密封面受介质冲蚀小，在频繁开关的工况下使用寿命更稳定。设计阶段优先考虑了现场安装的适配性，阀体两端采用标准内螺纹接口，可直接匹配同规格外螺纹管路，无需额外焊接或法兰转接，安装时仅需预留手柄旋转的操作空间，手柄处于与管路平行状态时为全开，垂直状态为全关，现场运维人员可直观判断阀门启闭状态，无需额外加装开度指示装置。从结构设计逻辑来看，整个模型采用全参数化驱动，阀体壁厚、螺纹规格、球体通径、

　　手柄长度均可通过参数调整快速适配不同压力等级、不同通径的设计需求，阀体采用黄铜材质建模，兼顾了抗锈蚀性与切削加工性能，适合批量压铸或棒料机加工成型；球体与阀体密封面的配合间隙在建模时预留了密封件安装槽，可适配PTFE软密封或金属硬密封两种密封方案，满足不同温度、不同介质的使用要求。外形尺寸方面，整体结构紧凑，阀体主体为对称式六角外形，方便安装时使用扳手夹持固定，不会出现安装打滑的问题；手柄采用包覆式结构设计，握持部分做了加宽处理，操作时受力更均匀，即使在带压状态下也能轻松完成启闭操作，不会出现手柄形变导致的操作卡滞。建模过程中对装配干涉做了全环节校验，阀杆与阀体的配合段预留了填料函空间，可通过压盖调整填料压紧度，

　　长期使用出现渗漏时无需拆解整个阀门即可完成密封维护；介质流通通道采用全通径设计，全开状态下流道无明显缩径，介质流经时的压力损失小，不易在阀腔内部积存杂质，适合输送水、低压气体、轻质油品等无强腐蚀性的介质。在安装边界设计上，模型预留了阀杆防吹出结构的装配位置，即使在管路内部压力异常升高时，阀杆也不会被介质压力顶出造成泄漏，符合低压管路阀门的安全设计要求；整个装配体的零件拆分逻辑完全匹配实际加工装配流程，每个零件均可单独导出工程图用于生产加工，不存在无法落地的理想化建模结构，可直接用于产品迭代设计、教学演示或虚拟装配验证场景。
