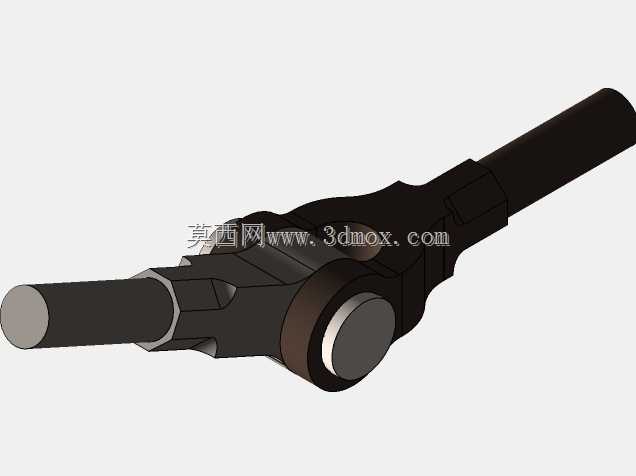

可承受拉伸载荷的转向连接关节结构

　　这类转向连接关节常应用在需要小角度偏转补偿的杆系传动场景中，比如轻工设备的连杆操纵机构、小型农用机具的转向联动部位、输送线的可调撑杆连接端，核心作用是在两根承受轴向拉伸载荷的杆件之间建立可活动的铰接关系，抵消安装过程中产生的同轴度误差，同时在设备运行时允许连接部位产生小范围的角度偏转，避免杆件因刚性连接出现附加弯曲应力，长期交变载荷下发生断裂失效。

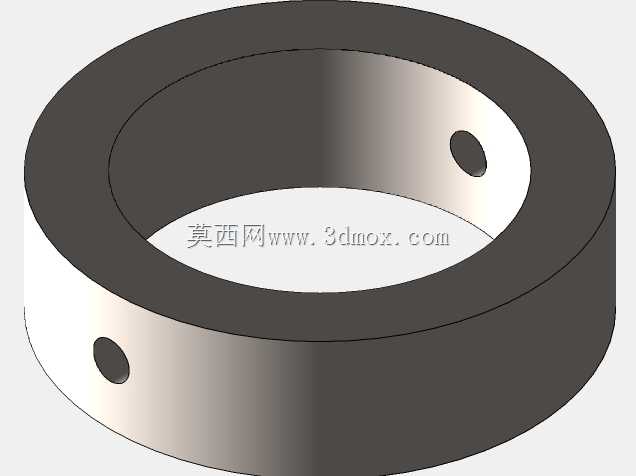

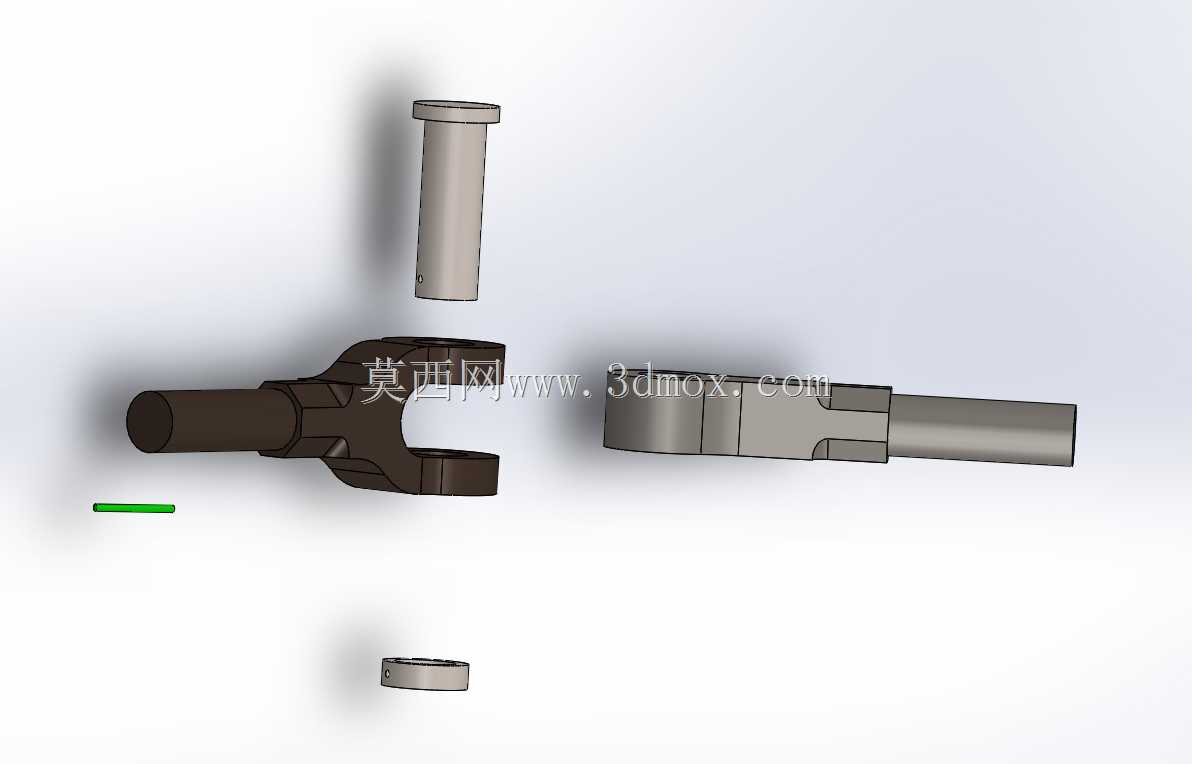

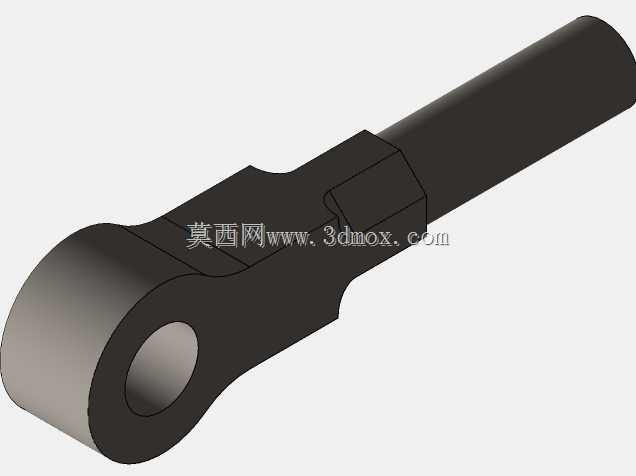

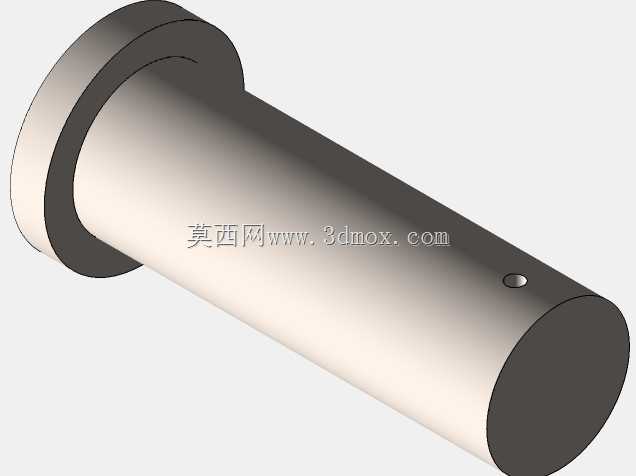

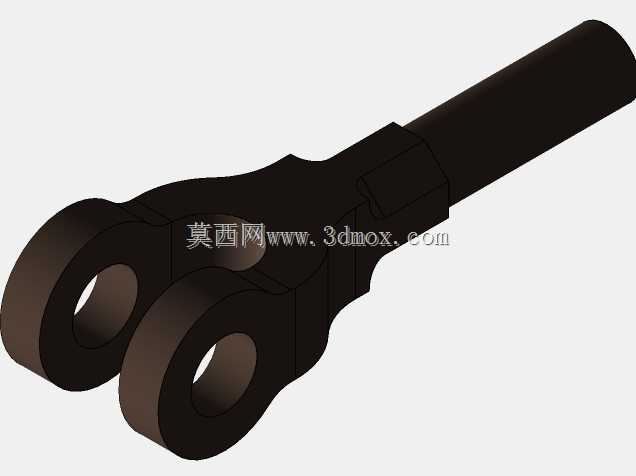

　　从结构设计逻辑来看，整个关节拆分为叉形接头、对接杆段、销轴、轴向限位卡环四个独立零件，拆分思路完全遵循实际装配工艺顺序：叉形接头的U型开口端预留了与对接杆段头部匹配的铰接耳孔，销轴贯穿两个耳孔与对接杆的头部通孔后，下端通过卡环嵌入销轴端部的环槽实现轴向限位，上端的销轴轴肩直接贴合叉形耳的上端面，避免销轴在传动过程中出现轴向窜动。对接杆的杆身做了等直径设计，端部设置了与外接杆件配合的连接结构，可根据实际安装需求加工外螺纹或者光轴卡簧槽，适配不同的杆系连接形式。

　　安装边界方面，叉形接头的外接杆段直径与对接杆的杆身直径保持一致，铰接部位的最大外轮廓尺寸控制在杆径的2.2倍范围内，不会因为铰接结构的存在额外占用过多径向安装空间，铰接部位的偏转角度范围可达到±15°，能够覆盖绝大多数杆系传动的角度补偿需求。零件配合间隙设计上，销轴与铰接孔之间采用小间隙配合，既保证转动时无卡滞，又不会因为间隙过大导致传动过程中出现明显的回程误差，卡环的安装槽深度按照标准挡圈的尺寸规范设计，确保限位结构在承受轴向冲击载荷时不会发生脱开失效。

　　实际选型应用时，可根据杆系承受的最大拉伸载荷调整各零件的截面尺寸，比如大载荷场景下可加大销轴直径、加厚叉形耳的厚度，同时在铰接面增加润滑槽设计，降低长期转动过程中的磨损量，延长关节的整体使用寿命。整个结构没有冗余的设计元素，所有特征都服务于载荷传递与角度补偿的核心功能，零件加工工艺性良好，叉形接头可采用模锻成型后精加工铰接孔，对接杆与销轴可直接采用圆钢车削加工，适合小批量定制加工或者标准化批量生产，能够直接适配不同行业的杆系传动连接需求，无需对整体结构做大幅改动即可快速匹配具体的设备安装尺寸。
