可补偿偏角的十字轴式万向传动连接结构

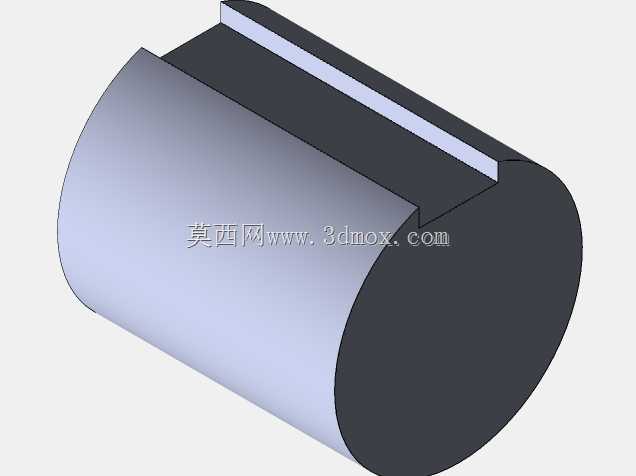

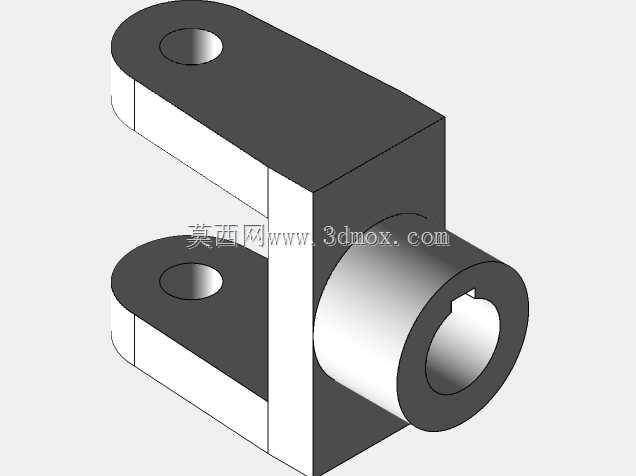

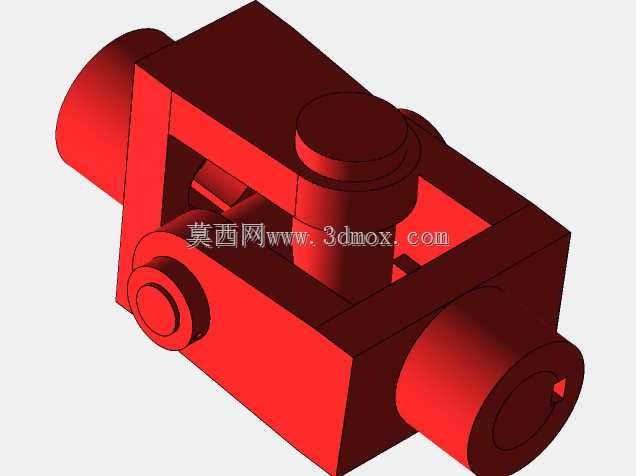

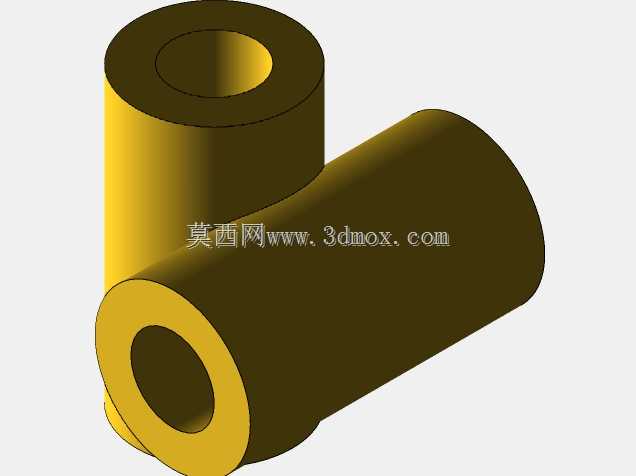

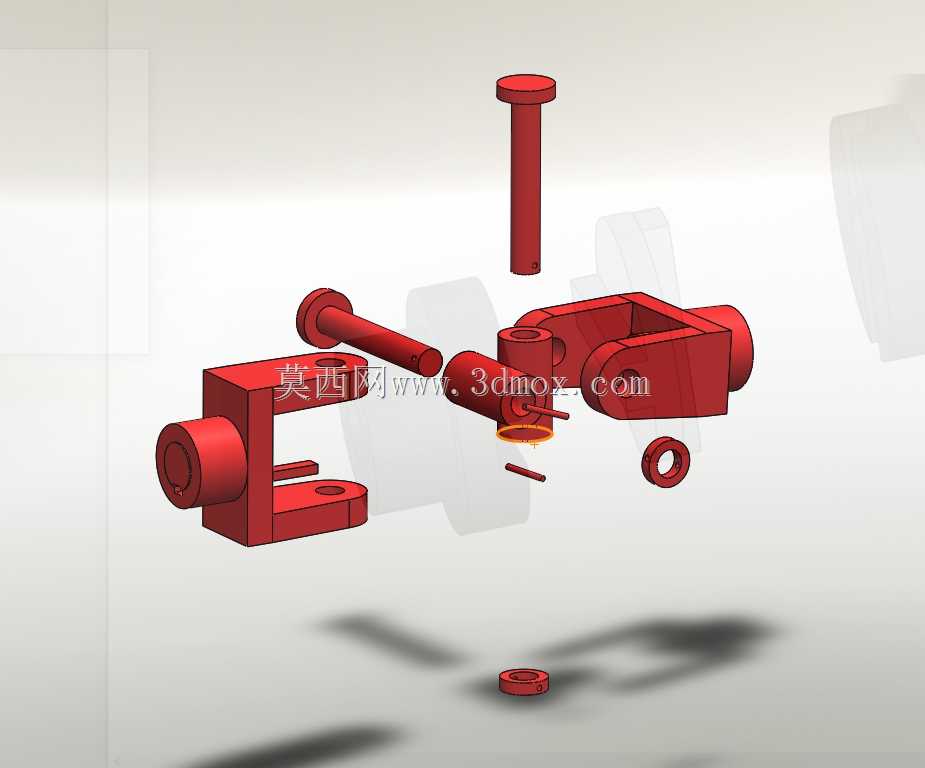

　　在各类需要跨轴系传递旋转扭矩的工业场景中，两轴安装同轴度偏差、工作中受载产生的相对位移是无法完全规避的问题，这类刚性连接无法适配的工况下，万向联轴器是应用极广的传动连接件。这套十字轴式万向联轴器的结构，核心是通过十字铰接的中间传动件，实现两轴存在一定夹角时的连续回转运动，同时稳定传递工作扭矩，不会因为轴系偏斜出现卡滞、附加载荷激增的问题。从结构设计逻辑来看，整套构件分为两端的叉形接头、十字传动销、轴向定位紧固件几个部分，两端叉形接头分别与主动轴、从动轴通过轴孔配合连接，轴孔可根据实际安装需求设计为光孔、键槽孔或者螺纹锁紧结构，适配不同直径的传动杆连接。十字销的四个轴颈分别嵌入两个叉形接头的铰接孔内，每个铰接副都预留了合理的转动间隙，

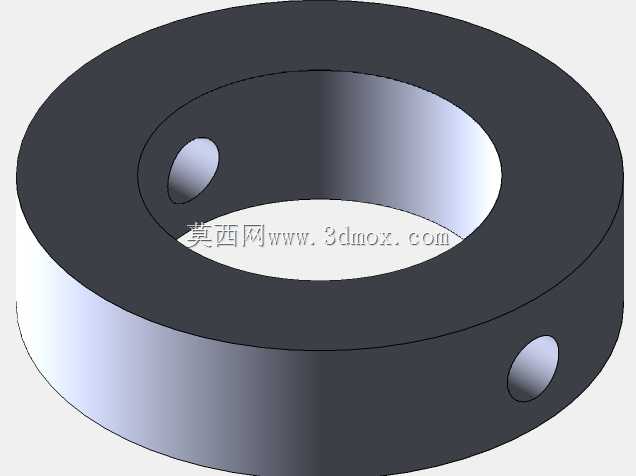

　　保证两轴夹角在设计允许范围内时，铰接处可以灵活转动，不会出现运动干涉。紧固件采用带轴肩的销轴与挡圈配合的形式，既可以限制十字销的轴向窜动，避免传动过程中构件脱出，又不会过度压紧铰接面导致转动阻力增大。实际应用中，这类联轴器常被用在机床进给传动链、汽车转向操纵机构、轻工设备的动力传输单元、仪器仪表的微调传动结构中，尤其是安装空间受限、两轴无法保证严格对中，或者工作过程中轴系会随构件摆动产生角度变化的场景，单节万向联轴器可以实现最大35度左右的轴间夹角传动，若需要实现等角速传动，也可以通过成对使用的方式消除从动轴的转速波动。从安装边界来看，这套结构的整体径向尺寸紧凑，铰接处的转动半径控制在较小范围内，

　　安装时不需要为联轴器预留过大的周边避让空间，两端轴头的连接长度可以根据实际对接轴的尺寸调整，轴向定位结构不会额外增加过多的轴向安装尺寸，适配多数中小型传动系统的安装空间要求。设计过程中，铰接副的配合公差是核心控制要点，孔轴间隙既要保证转动灵活无卡滞，又不能间隙过大导致传动回差超标，影响传动精度；叉形接头的受力截面做了等强度优化，在传递额定扭矩时，叉臂根部的应力集中区域做了圆角过渡处理，避免长期交变载荷下出现疲劳断裂；所有转动接触面的粗糙度要求控制在合理范围，既降低转动过程中的磨损，也不需要过高的加工成本提升加工难度。日常使用中，这类结构不需要复杂的维护，只需要定期在铰接处补充润滑脂，就可以长期稳定工作，相比刚性联轴器，它对安装误差的容忍度更高，能有效降低轴系两端支撑轴承的附加径向载荷，延长整套传动系统的使用寿命。
