仓储运输用立式金属机架托盘结构设计

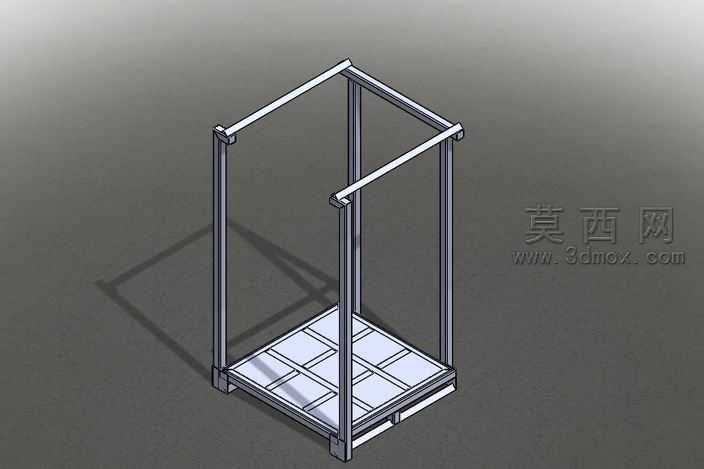

本作品为仓储物流场景使用的立式机架托盘三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的尺寸公差、装配关系进行了精准定义，确保模型可直接用于后续工程出图与生产加工参考。模型整体采用方管焊接框架结构，底部为网格状承载台面，台面由多根横向与纵向的金属方管交错拼接而成，既保证了承载面的结构强度，又有效降低了整体自重，同时网格间隙可避免杂物、积液在台面积存，适配仓储环境的日常清洁需求。底部框架预留了标准叉车作业叉孔，可兼容主流手动叉车、电动叉车的叉取作业，满足仓库内短距离转运、货架堆垛的使用需求。四根竖向支撑方管垂直固定于底部台面的四个角部，竖向方管顶部设置有横向连接横梁，通过横梁将四根立柱顶端进行刚性连接，形成稳定的顶部框架结构，该结构可有效避免立柱受侧向力发生形变，同时可作为上层堆垛的定位基准，实现多个机架托盘的垂直堆叠，大幅提升仓储空间利用率。建模过程中对焊接节点、管材连接部位做了细节还原，未省略任何工艺结构，材质方面赋予了金属钢材的哑光质感，通过渲染调整了光影效果，清晰呈现出框架的结构层次与空间关系。设计思路围绕仓储载具的实用性展开，在保证额定承载能力的前提下，尽可能简化结构、减少冗余材料，整体结构无复杂异形部件，加工工艺性良好，可通过常规的管材切割、焊接、表面喷涂工艺完成生产制作，适配工厂原料、半成品、成品的仓储周转与长途运输承载需求，可有效避免货物在堆垛、转运过程中发生倾倒、散落问题，提升物流作业的安全性与效率。
