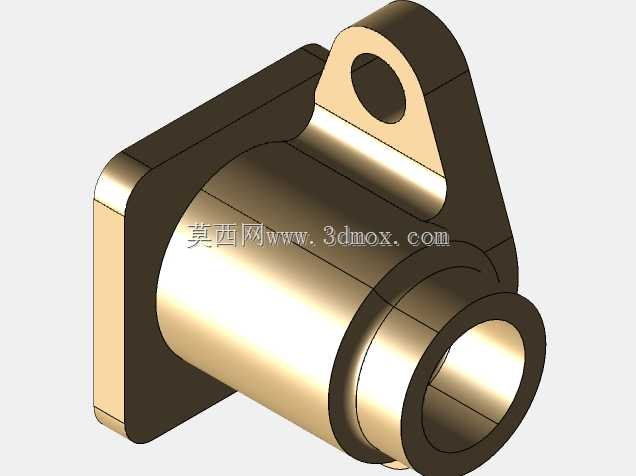

该构件属于传感检测系统中的配套安装连接部件,主要应用在工业自动化产线的位置、位移或流体参数检测工位,承担传感器本体与设备机架之间的定位、承载与介质导通作用,常见于液压管路检测、气动回路状态监测、机械设备行程限位点位的传感固定场景,可适配各类需要穿线或通介质的柱式传感元件安装。从结构设计来看,主体采用带中心通孔的筒状腔体作为核心承载部分,中心通孔为传感元件的安装或介质流通预留空间,腔体一端设置方形安装法兰,法兰面加工有四个对称分布的安装孔,可通过螺栓与设备安装面实现刚性固定,保证连接后的同轴度与抗振性能;腔体侧面延伸出带单安装孔的定位支耳,可在主法兰固定后实现辅助防转定位,避免设备运行过程中构件受振动产生周向转动,影响传感检测精度。

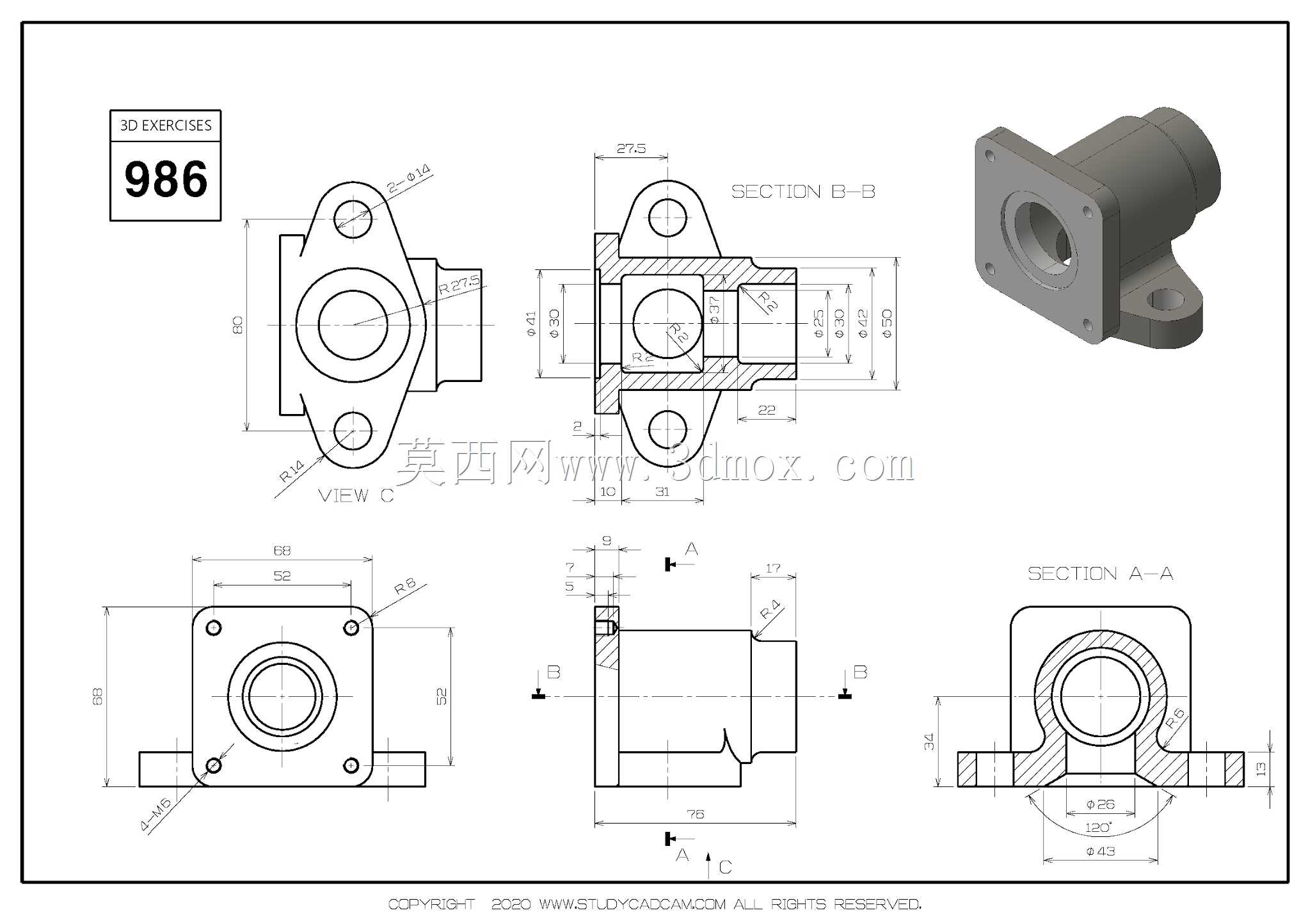

设计过程中优先考虑安装边界的适配性,方形法兰的外轮廓尺寸控制在可适配常规设备安装面板的开孔范围,支耳的安装孔位置与主法兰孔位形成三角形稳定支撑结构,可抵消构件在设备运行中受到的径向与轴向载荷。筒状腔体的外圆与法兰端面的垂直度、中心通孔与安装面的同轴度是核心形位公差要求,建模时需重点保证各安装面的平面度,避免安装后出现密封失效或传感元件偏斜的问题。剖视图中可见的内部台阶孔结构,用于传感元件的轴向定位,台阶处的退刀槽设计可保证零件加工时的工艺性,避免装配时出现干涉;各转角处的圆角过渡可降低应力集中系数,提升构件在长期受振动工况下的结构强度。从建模逻辑来看,可先通过旋转特征构建主体筒状结构与内部通孔,再通过拉伸特征生成方形法兰与侧面支耳,
后续通过孔特征加工各安装点位,最后添加倒角、圆角等工艺结构,建模时需注意各视图的投影对应关系,保证截面剖切位置的结构表达准确,为后续的工程图输出、数控加工或3D打印验证提供准确的模型基础。这类构件在实际应用中,安装面的粗糙度需满足密封或贴合要求,与传感元件配合的内孔尺寸需根据所选传感器的安装外径设置合理公差,保证装配后既不会出现过盈装配导致的元件损坏,也不会因间隙过大产生晃动影响检测数据稳定性。
